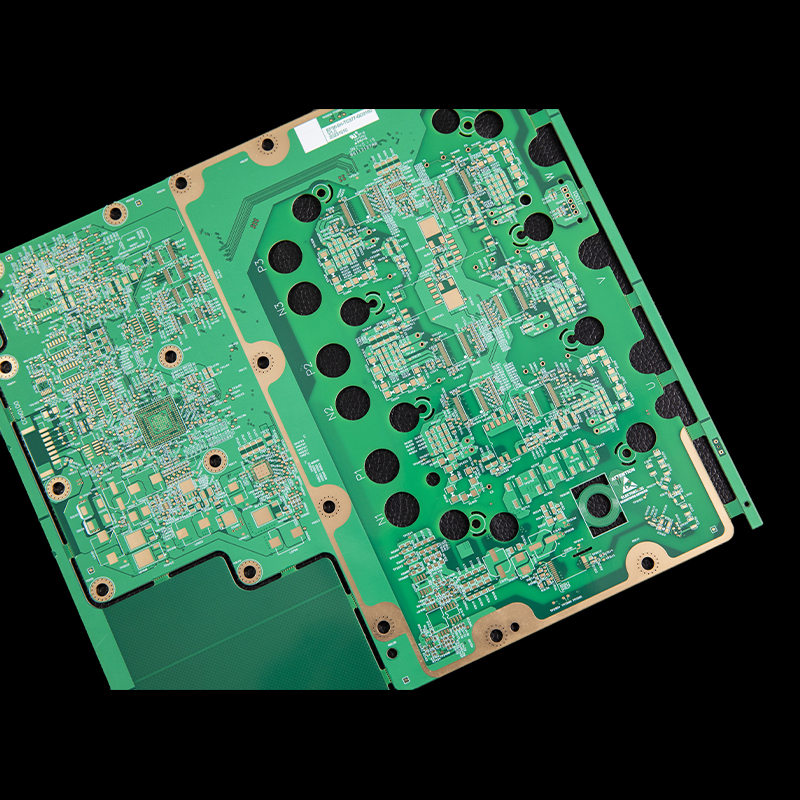

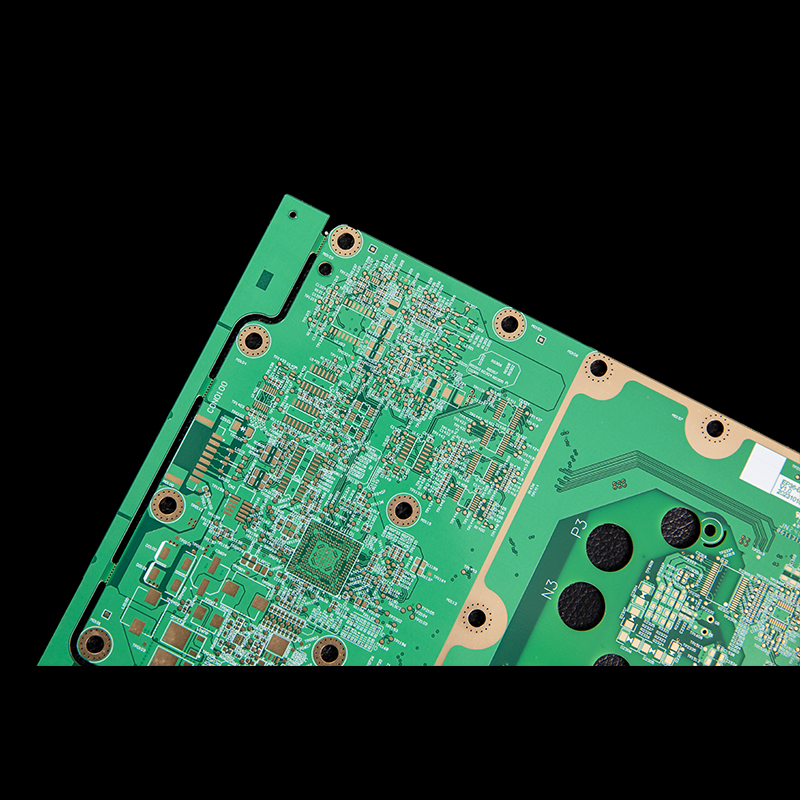

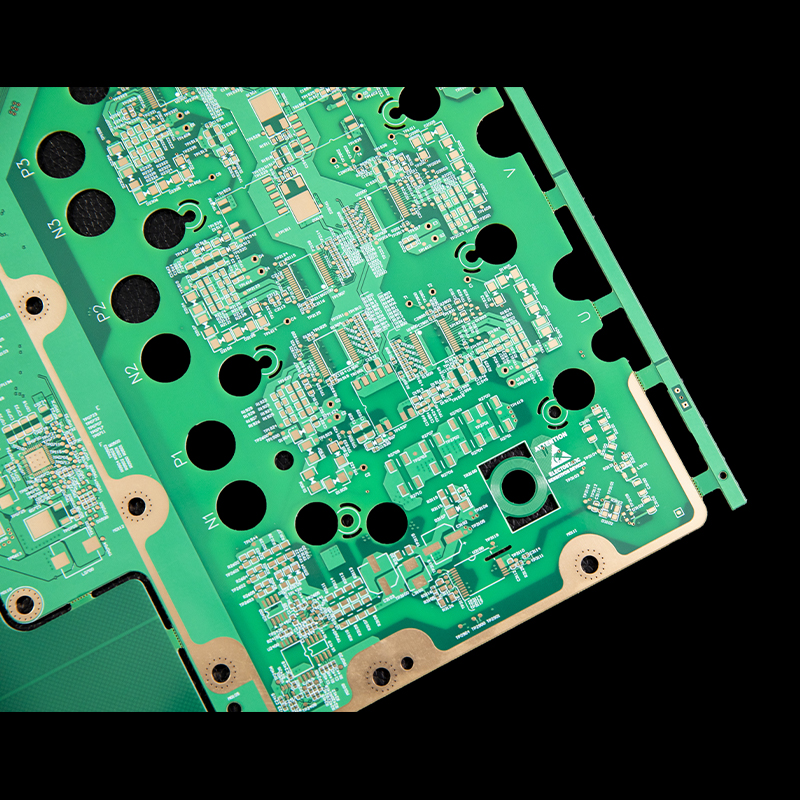

Выходные печатные платы
Выходные печатные платы Боястар разработаны специально для модулей вывода сигналов и мощности в различном промышленном оборудовании и системах управления.
Описание
маркер
Обзор продукции
Выходные печатные платы Боястар разработаны специально для модулей вывода сигналов и мощности в различном промышленном оборудовании и системах управления. Продукция широко применяется в таких областях, как модули вывода промышленных шкафов управления, модули расширения вывода ПЛК, интерфейсные платы выходов сервоприводов, выпрямительные платы выходов источников питания и интерфейсные платы приводов различных исполнительных механизмов. Поддерживается гибкая конструкция от 2 до 20 слоёв, что позволяет удовлетворять комплексным требованиям выходных модулей к целостности передачи сигналов, токонесущей способности и надёжности интерфейсов. Компания Боястар обладает 18-летним опытом производства печатных плат, прошла четыре международные сертификации, включая IATF 16949, и предоставляет глобальным клиентам высококачественные выходные печатные платы.
Ключевые параметры и технологические возможности
Двойная поддержка сигналов и мощности: в части вывода сигналов применяется прецизионная разводка, в части вывода мощности предлагается широкий диапазон толщины меди от 0,5 oz до 6 oz, что обеспечивает как целостность сигналов, так и токонесущую способность.
Высокоплотная разводка интерфейсов: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживается прецизионная разводка высокоплотных интерфейсов ввода-вывода.
Прецизионный контроль импеданса: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает стабильность и точность выходных сигналов.
Гибкий выбор толщины платы: толщина платы — от 0,5 до 3,5 мм или оценивается по файлам, что позволяет адаптироваться к различным требованиям монтажных конструкций.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Боястар накопила богатый производственный опыт в области промышленных выходных плат. Компания основана в 2008 году, занимает площадь 19 000 м², штат насчитывает более 150 сотрудников, ежемесячная производственная мощность достигает 50 000 м². Мы создали комплексную систему контроля качества, оснащены профессиональным контрольно-измерительным оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов; каждая партия продукции проходит строгий входной контроль, контроль в процессе производства и 100% тестирование электрических характеристик. Инженерная команда обладает богатым опытом производства выходных плат и может предоставить клиентам оценку технологичности конструкции и рекомендации по оптимизации процессов. Служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть полностью зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по четырём международным системам: IATF 16949 (система менеджмента качества в автомобильной промышленности), ISO 9001 (система менеджмента качества), ISO 14001 (система экологического менеджмента), ISO 45001 (система менеджмента охраны труда и безопасности), а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, охватывающим ряд строгих испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении, и представляет собой ключевую квалификацию для выхода продукции Боястар на рынки США, Канады и других стран Северной Америки. Полный охват вышеуказанных пяти систем сертификации свидетельствует о том, что Боястар достигла передового международного уровня в области менеджмента качества, охраны окружающей среды, охраны труда и безопасности, а также соответствия требованиям безопасности продукции, и может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на зрелую технологию и совершенную систему сертификации, готова стать вашим надёжным поставщиком выходных плат.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
связаться с нами
Сопутствующие популярные продукты
Печатные платы с иммерсионным серебром
Печатная плата с иммерсионным серебром от Боястар изготовлена с использованием технологии финишной обработки иммерсионным серебром. Данный продукт широко применяется в высокочастотном коммуникационном оборудовании, микроволновых печатных платах, беспроводных базовых станциях и радиочастотных модулях и других устройствах с повышенными требованиями к электропроводности.
Печатные платы для интеллектуальной кабины
Высоконадёжные печатные платы Боястар для интеллектуальной кабины разработаны специально для современных автомобильных интеллектуальных кабинных систем и являются типичным примером применения технологии высокоплотных межсоединений.
Печатные платы с гальваническим твёрдым золотом
Печатная плата с твёрдым гальваническим золочением от Боястар изготовлена с использованием технологии поверхностной обработки твёрдым гальваническим золочением. Данный продукт широко применяется в разъёмах с золотыми пальцами, платах-памяти, промышленных управляющих задних платах, интерфейсных платах коммуникационного оборудования и других областях с высокими требованиями к износостойкости.
Печатные платы для освещения
Осветительные печатные платы Боястар специально разработаны по индивидуальным заказам для различного осветительного оборудования и служат основным носителем электрических цепей для светодиодных светильников, систем наружного освещения, коммерческого осветительного оборудования, контроллеров интеллектуального освещения и осветительных установок для выращивания растений.
Печатные платы для автомобилей на новых источниках энергии
Высоконадёжные печатные платы Боястар для автомобилей на новых источниках энергии разрабатываются на заказ для ключевых электронных систем электромобилей и гибридных автомобилей.
Печатные платы для систем управления
Высоконадёжные печатные платы для систем управления Боястар разрабатываются на заказ для различных устройств автоматического управления и являются ключевой несущей основой электронных схем в таких областях, как промышленные системы управления, электронные блоки управления (ECU) автомобилей, контроллеры оборудования новой энергетики, главные платы управления интеллектуальной бытовой техники и другие.
Сенсорные печатные платы
Высоконадёжные сенсорные печатные платы Боястар разрабатываются на заказ для различных сенсорных модулей и являются ключевой несущей основой электронных схем сенсорных компонентов в таких областях, как автомобильная электроника, промышленная автоматизация, системы «умный дом» и медицинское оборудование.
Печатные платы для телекоммуникационной инфраструктуры
Высокочастотные и высокоскоростные печатные платы Боястар для телекоммуникационной инфраструктуры разработаны специально для различного оборудования телекоммуникационных сетей.
Серия беспроводной зарядки
Автомобильные беспроводные зарядные устройства, совместимые со стандартами беспроводной зарядки смартфонов; поставляются для комплектации ведущих автопроизводителей.
Печатные платы со слепыми и скрытыми отверстиями
Печатная плата со слепыми и погребенными отверстиями от Боястар — это высококачественная печатная плата, разработанная для требований высокоплотного межсоединения.

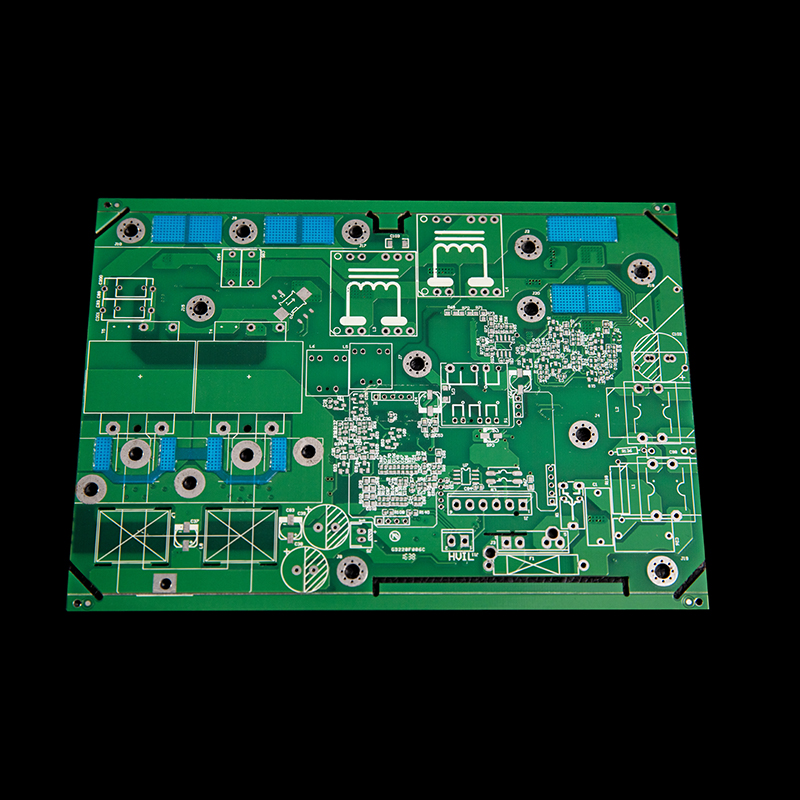

Печатные платы источников питания для потребительской электроники
