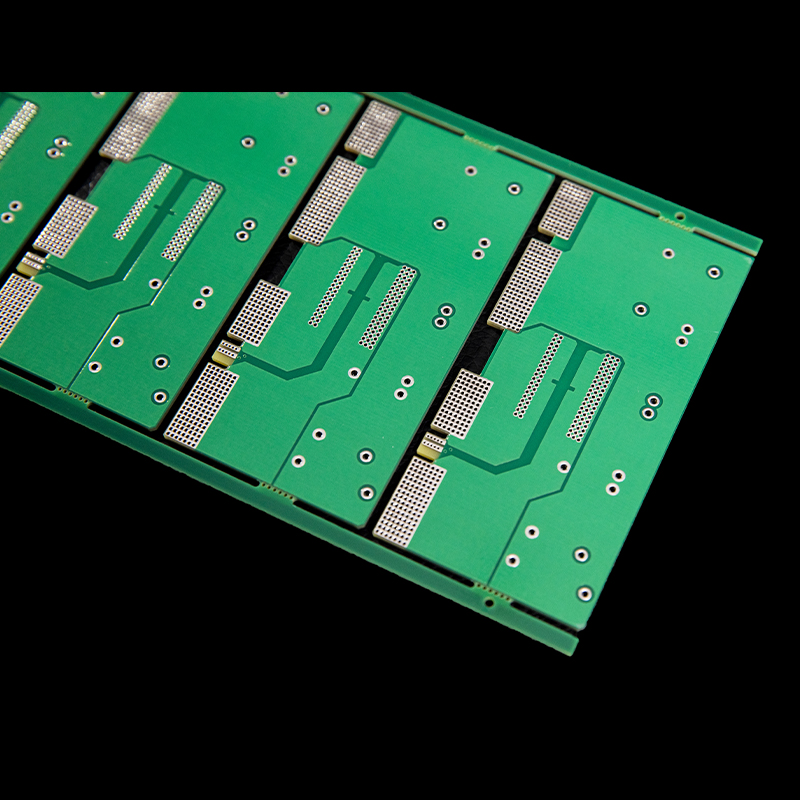

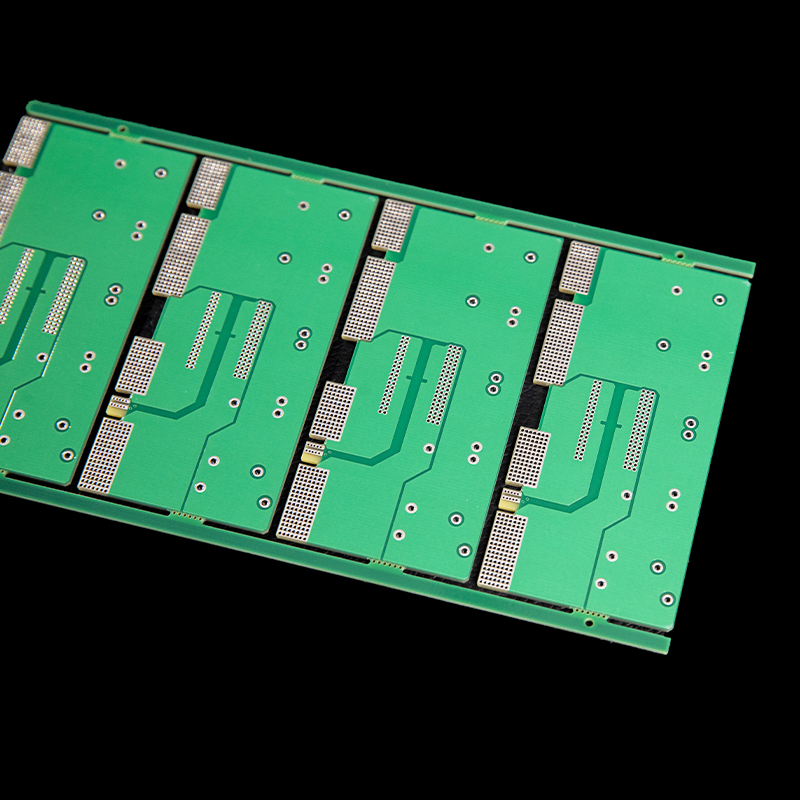

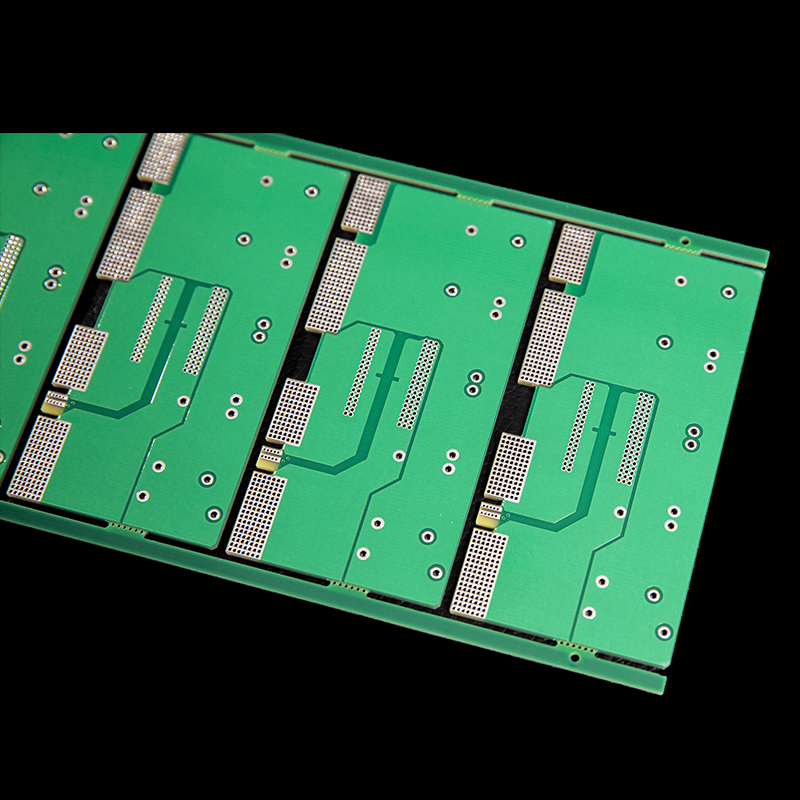

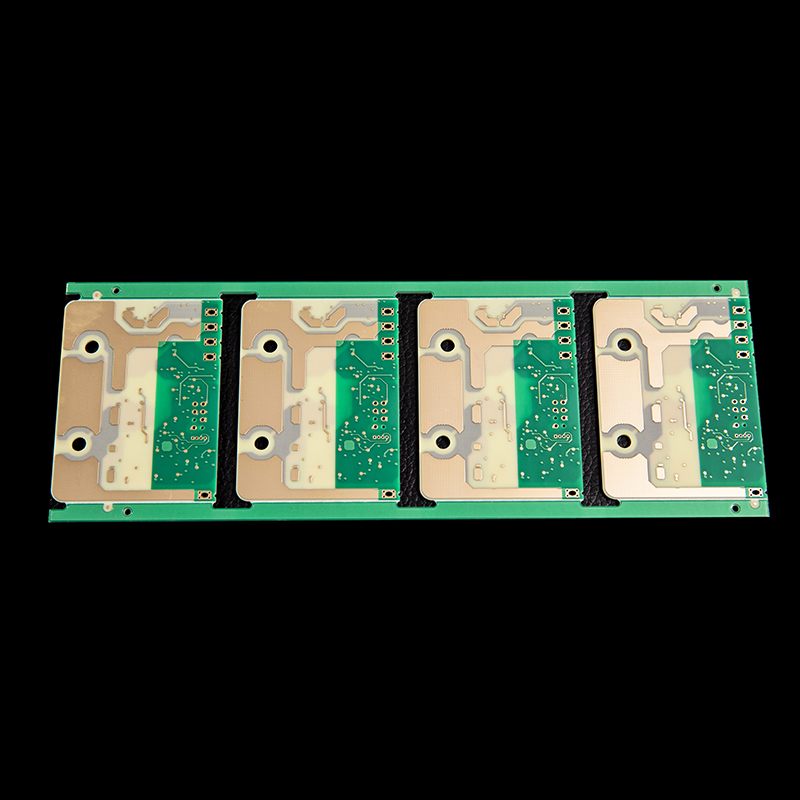

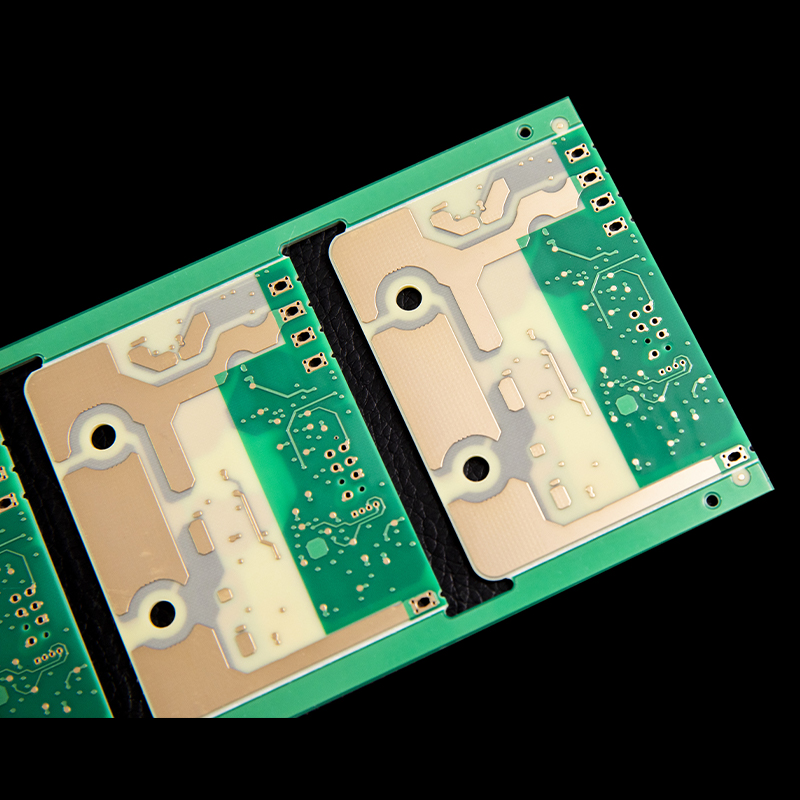

Печатные платы со слепыми и скрытыми отверстиями
Печатная плата со слепыми и погребенными отверстиями от Боястар — это высококачественная печатная плата, разработанная для требований высокоплотного межсоединения.
Описание
маркер
Обзор продукта
Печатная плата со слепыми и погребенными отверстиями от Боястар — это высококачественная печатная плата, разработанная для требований высокоплотного межсоединения. Данный продукт широко используется в материнских платах смартфонов, носимых устройствах, высокоплотных платах промышленного управления, коммуникационных модулях и других приложениях с высокими требованиями к плотности трассировки и использованию пространства. Конструкция со слепыми и погребенными отверстиями эффективно повышает плотность разводки и обеспечивает дополнительное пространство для трассировки высокоинтегрированных изделий. Боястар имеет 18-летний опыт производства печатных плат и прошла четыре международные сертификации, включая IATF 16949.
Основные параметры и технологические возможности
Структура межсоединения со слепыми и погребенными отверстиями: сочетание лазерного и механического сверления для высокоточной обработки слепых и погребённых отверстий. Слепые отверстия соединяют внешний и внутренний слои, а погребённые отверстия обеспечивают связь между внутренними слоями, создавая дополнительные каналы для трассировки при высокоплотном проектировании.
Возможность изготовления сверхмалых диаметров отверстий: минимальный диаметр отверстия составляет 0,2 мм (PTH/NPTH), что удовлетворяет требованиям тонкой трассировки для высокоплотных межсоединений.
Высокоплотная трассировка: минимальная ширина проводника и зазор — от 2,5/2,5 mil до 4/4 mil (оценка согласно чертежам), подходит для компоновки высокоплотных цепей изделий HDI.
Точный контроль импеданса: допуск импеданса ±10 % либо по оценке согласно проектным файлам, обеспечивает качество передачи высокоскоростных сигналов в сложных структурах межсоединений.
Разнообразные варианты финишной обработки поверхности: доступны осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение и другие технологии.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар накопила богатый производственный опыт в области технологии HDI со слепыми и погребенными отверстиями. Предприятие оснащено современным оборудованием для лазерного сверления, системой автоматической оптической инспекции AOI и другим специализированным контрольно-измерительным оборудованием. Каждая партия продукции проходит строгий входной контроль материалов, производственный контроль и 100-процентное электрическое тестирование. Компания владеет более чем 25 патентами на технологии. Инженерная команда выполняет оценку технологичности файлов Gerber и подготавливает официальное коммерческое предложение в течение 24 часов.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат подтверждает прохождение строгих испытаний на воспламеняемость, электрическую изоляцию и другие показатели. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
