Печатные платы с контролем импеданса

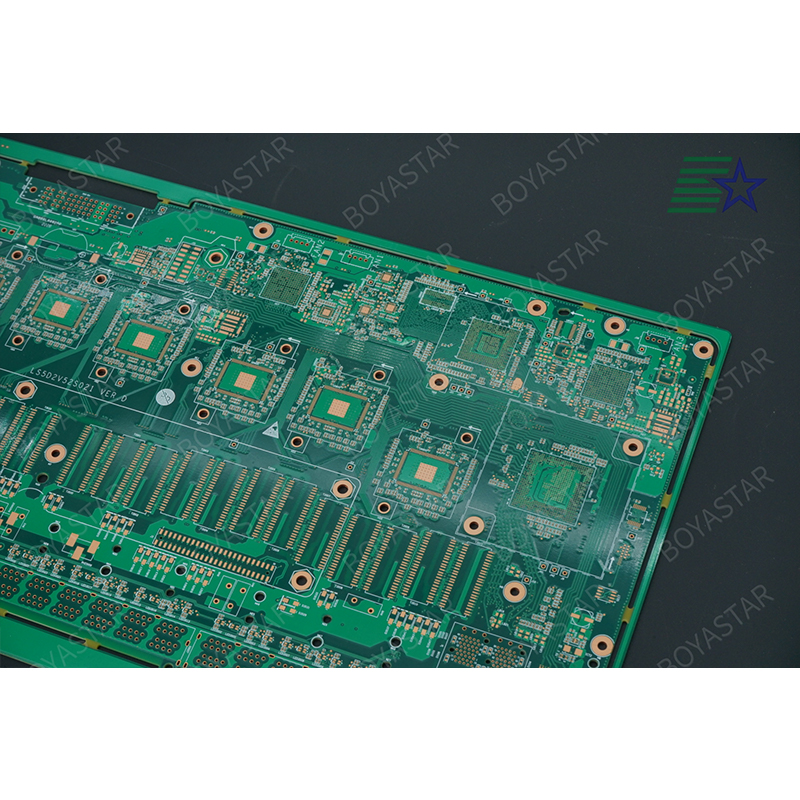

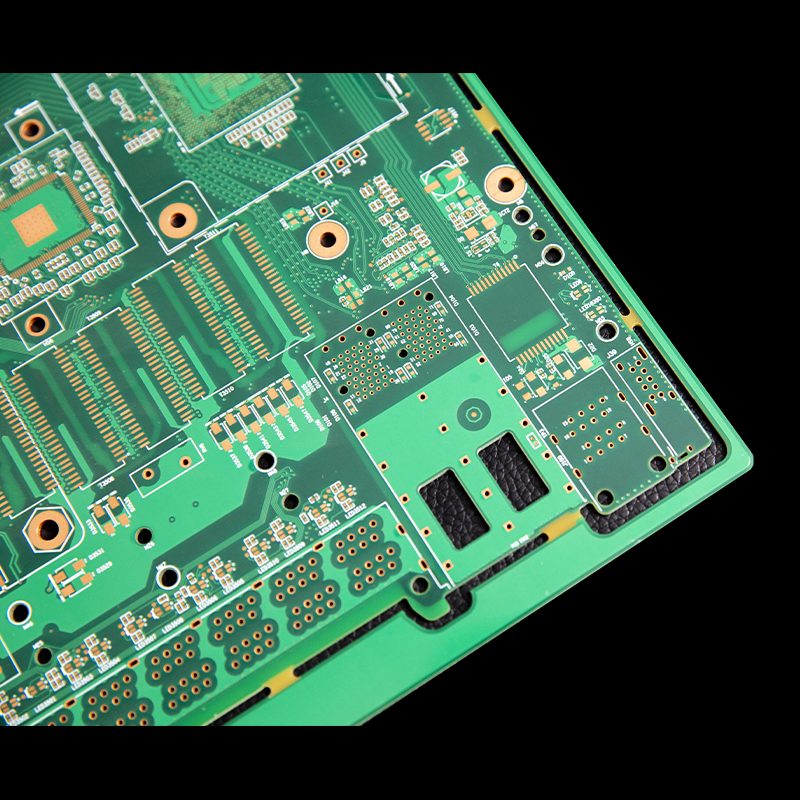

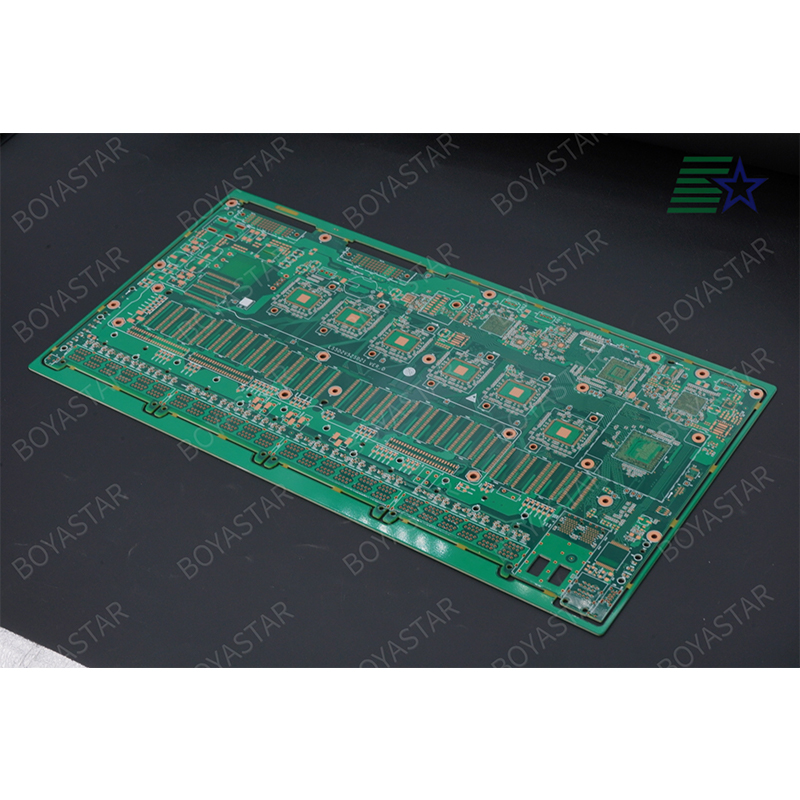

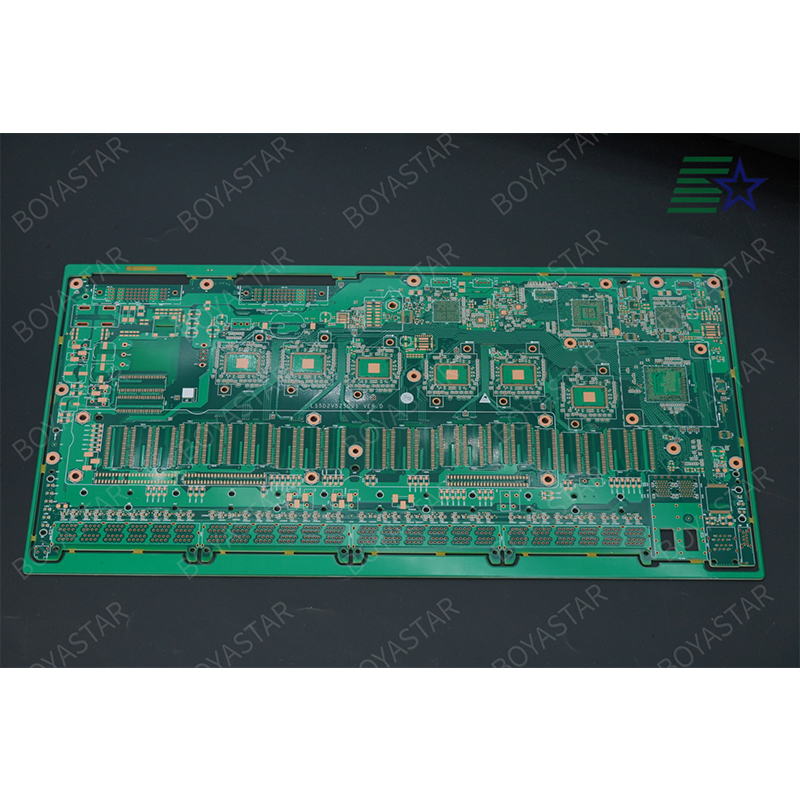

Печатная плата с контролем импеданса от Боястар разработана специально для передачи высокоскоростных сигналов и высокочастотных применений.
Описание
маркер
Обзор продукта
Печатная плата с контролем импеданса от Боястар разработана специально для передачи высокоскоростных сигналов и высокочастотных применений. Данный продукт широко используется в оборудовании базовых станций связи, высокоскоростных маршрутизаторах, серверах центров обработки данных, автомобильных радарах и других областях с повышенными требованиями к целостности сигнала. За счёт точного контроля слоистой структуры и ширины проводников обеспечиваются строгие допуски импеданса и гарантируется качество передачи высокоскоростных сигналов. Компания Боястар была основана в 2008 году и имеет 18-летний профессиональный опыт производства печатных плат.
Основные параметры и технологические возможности
Точное согласование импеданса: оптимизированная слоистая конструкция и прецизионная технология травления обеспечивают строгий допуск волнового импеданса ±10 % либо по оценке согласно проектным файлам, гарантируя целостность передачи высокоскоростных сигналов.
Поддержка стандартов множества интерфейсов: удовлетворяет требованиям согласования импеданса для различных высокоскоростных сигнальных интерфейсов, таких как LVDS, USB, HDMI, PCIe, Ethernet 10G/40G/100G.
Высокоплотная высокоскоростная трассировка: минимальная ширина проводника и зазор от 2,5/2,5 mil до 4/4 mil (оценка согласно чертежам), поддерживает точное согласование и трассировку с равной длиной для пар дифференциальных высокоскоростных сигналов.
Широкий выбор толщины меди: толщина медной фольги от 0,5 oz до 6 oz либо по оценке согласно проектным файлам, подходит для токовых требований различных функциональных модулей.
Разнообразные варианты финишной обработки поверхности: доступны осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение и другие технологии.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает отработанными техническими возможностями в области контроля импеданса. Предприятие оснащено современным оборудованием для тестирования импеданса, системой автоматической оптической инспекции AOI и другим специализированным оборудованием. Каждая партия продукции проходит строгие испытания импеданса и 100-процентное электрическое тестирование. Инженерная команда с богатым опытом изготовления высокоскоростных изделий выполняет проектирование импедансной структуры, оценку файлов Gerber и формирует коммерческое предложение в течение 24 часов. Служба послепродажного обслуживания обязуется реагировать на претензии клиентов по качеству в течение 24 часов.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат подтверждает прохождение строгих испытаний на воспламеняемость, электрическую изоляцию, термическое старение и является важным допуском для североамериканского рынка.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
