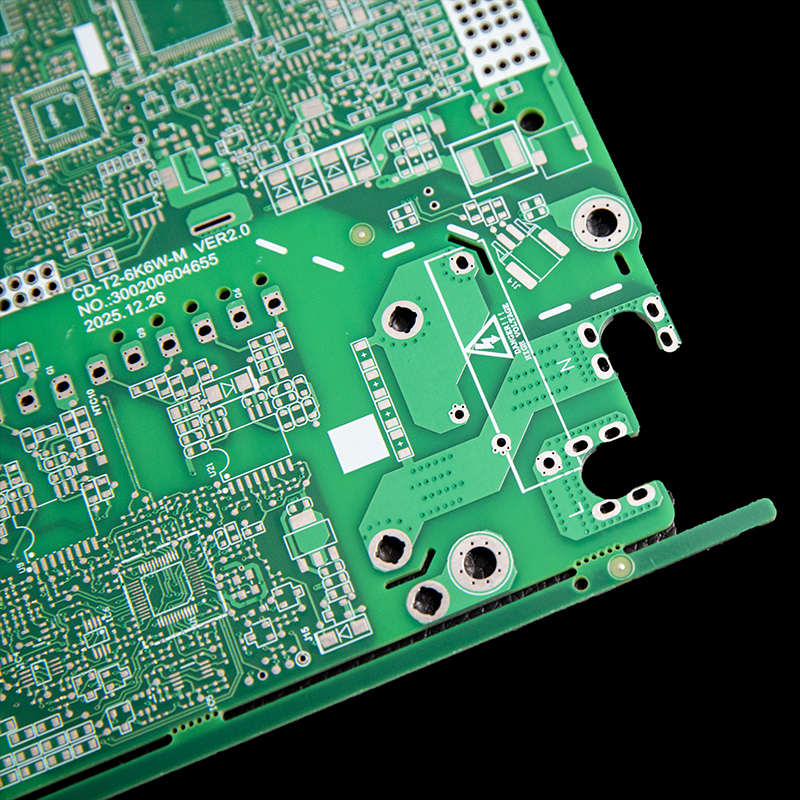

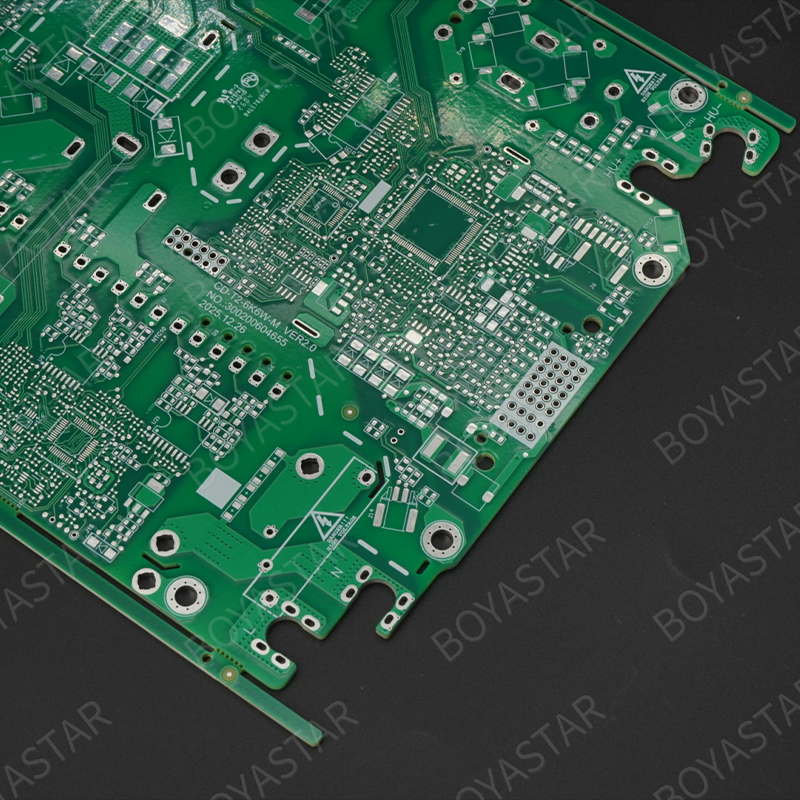

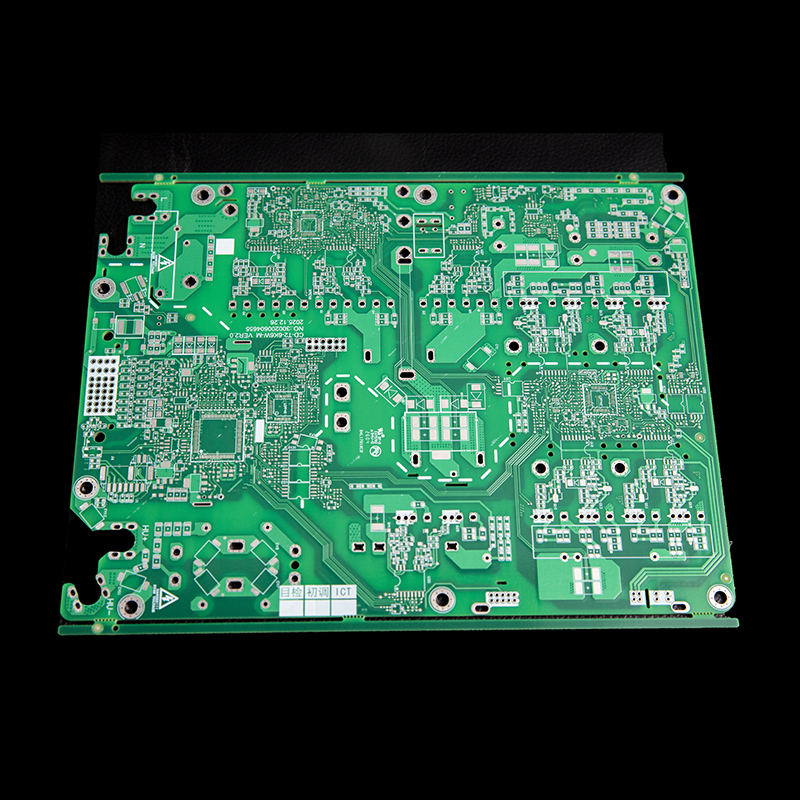

Печатные платы с медью 2 oz
Печатная плата с медной фольгой 2 oz от Боястар является базовой моделью в линейке плат с толстой медью. Она разработана специально для силовых модулей и приводного оборудования, которым требуется выдерживать большой рабочий ток.
Описание
маркер
Обзор продукта
Печатная плата с медной фольгой 2 oz от Боястар является базовой моделью в линейке плат с толстой медью. Она разработана специально для силовых модулей и приводного оборудования, которым требуется выдерживать большой рабочий ток. По сравнению со стандартной медью толщиной 1 oz медь 2 oz обеспечивает двукратную пропускную способность по току и эффективно снижает температурный нагрев проводников. Данная продукция широко используется в силовых модулях, сильноточном приводном оборудовании, электронных системах управления электромобилями и промышленных блоках питания. В 2024 году компания Боястар совершила важный прорыв в технологии производства плат с толстой медью и наладила их стабильное серийное изготовление.
Основные параметры и технологические возможности
Нагрузочная способность при толщине меди 2 oz: толщина медной фольги составляет 2 oz, плата выдерживает большой рабочий ток и эффективно снижает нагрев силовых проводников. Оптимизированные процессы гальванического нанесения и травления обеспечивают точность проводников при использовании толстой меди.
Контроль минимальной ширины проводника для толстой меди: минимальная ширина проводника и зазор составляют 4/4 mil (обусловлено технологическими особенностями серии плат с толстой медью), что удовлетворяет базовым потребностям трассировки для плат с толстой медью.
Термостойкий базовый материал: используется материал FR-4 с высоким значением TG для гарантии тепловой стабильности печатной платы при работе под большим током.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Разнообразные варианты финишной обработки поверхности: доступны осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение и другие технологии.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар накопила богатый технологический опыт в сфере печатных плат с толстой медью. Предприятие занимает площадь 19000 м², в штате работает более 150 сотрудников, месячная производственная мощность составляет 50000 м². Установлено специализированное оборудование, включая систему автоматической оптической инспекции AOI и тестер летающих игл, каждая партия продукции проходит 100 процентное тестирование электрических параметров. Компания владеет более чем 25 патентами на технологии, ежегодно добавляется от 5 до 10 новых патентов на новые технологические решения.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат подтверждает прохождение строгих испытаний на воспламеняемость, электрическую изоляцию и другие показатели. Наличие указанных сертификатов позволяет полностью удовлетворять требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 4/4 mil (обусловлено технологическими особенностями серии плат с толстой медью) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
