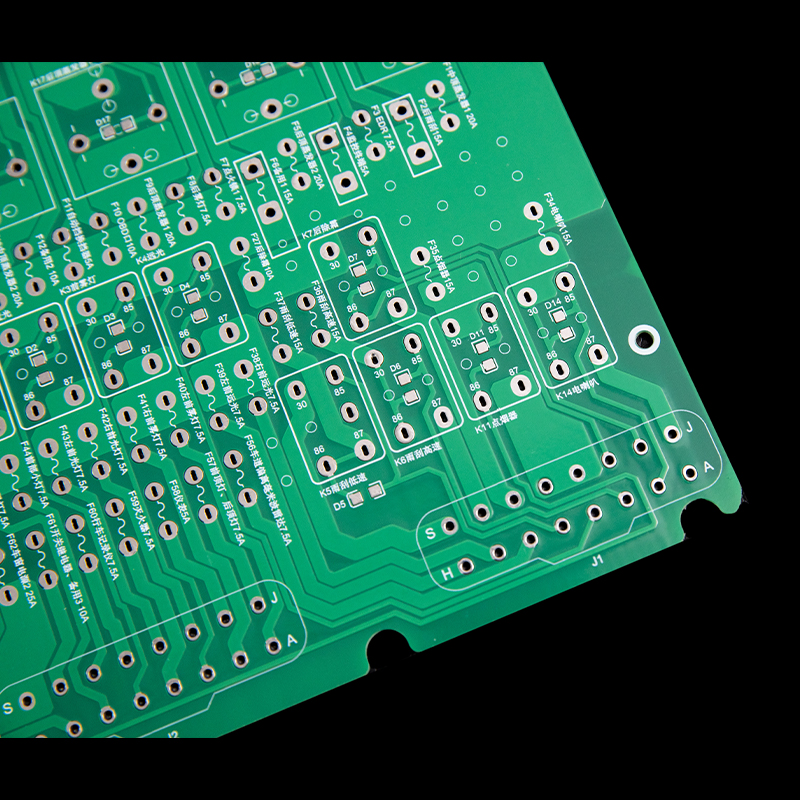

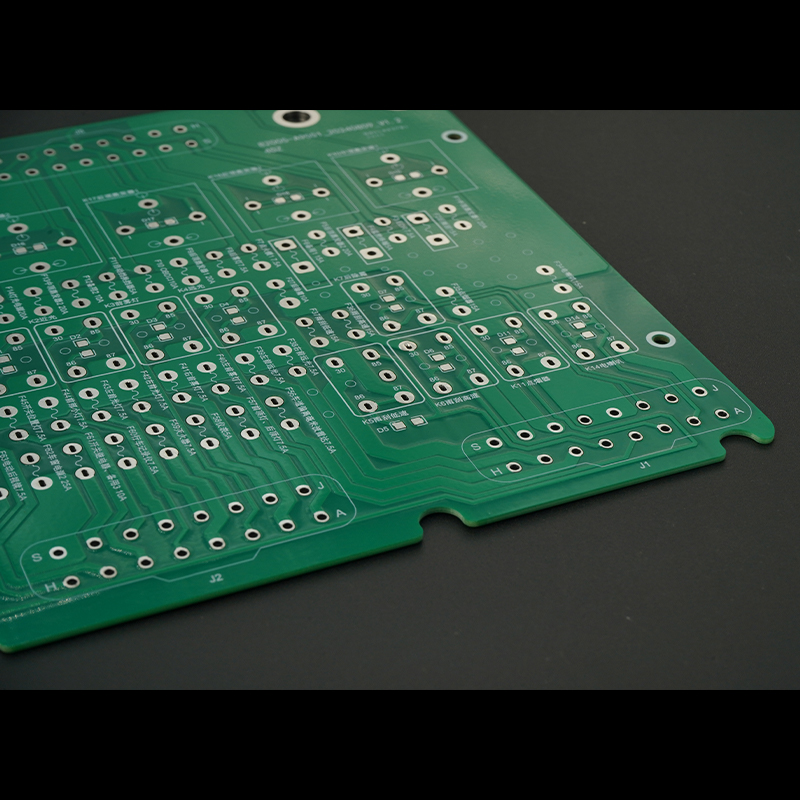

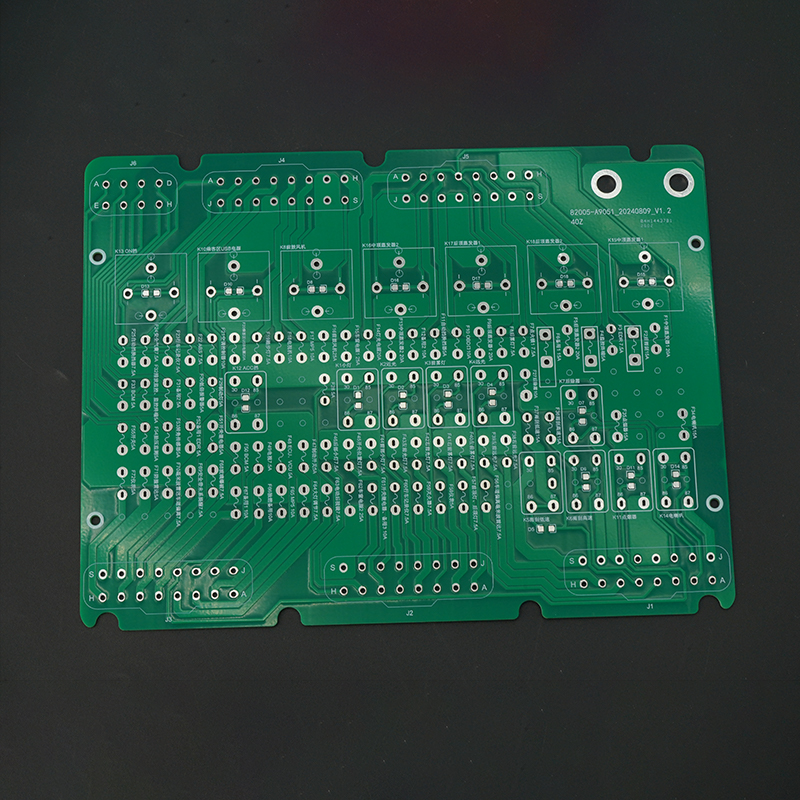

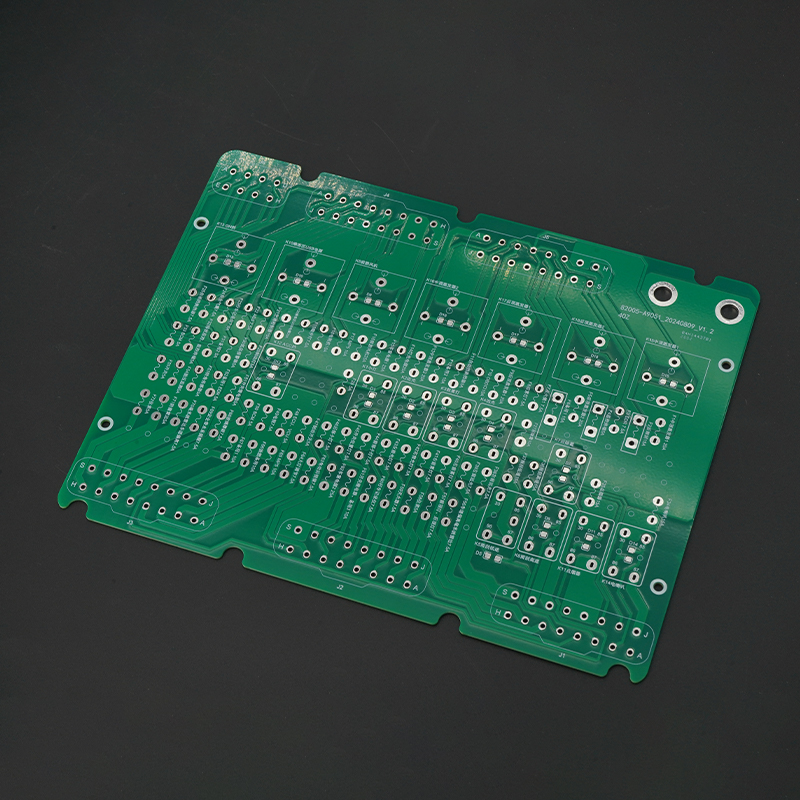

Печатные платы с медью 4 oz
Печатная плата с медной фольгой 4 oz от Боястар является ключевой моделью в линейке плат с толстой медью. Данный продукт разработан специально для сильноточных сценариев применения, таких как высокомощные блоки питания, инверторы для новых источников энергии, контроллеры привода электромобилей и преобразователи систем накопления энергии.
Описание
маркер
Обзор продукта
Печатная плата с медной фольгой 4 oz от Боястар является ключевой моделью в линейке плат с толстой медью. Данный продукт разработан специально для сильноточных сценариев применения, таких как высокомощные блоки питания, инверторы для новых источников энергии, контроллеры привода электромобилей и преобразователи систем накопления энергии. Толщина меди 4 oz позволяет выдерживать ещё больший рабочий ток, эффективно снижает нагрев высокомощных проводников и повышает надёжность оборудования при длительной эксплуатации. Боястар обладает отработанными техническими компетенциями в области печатных плат с толстой медью, стабильное серийное производство было налажено в 2024 году.
Основные параметры и технологические возможности
Высокая пропускная способность по току для меди 4 oz: толщина медной фольги составляет 4 oz, плата выдерживает повышенный рабочий ток. Оптимизированные параметры гальванического нанесения и технология компенсации при травлении обеспечивают равномерность толстой медной слоя и точность проводников.
Контроль ширины проводника для толстой меди: минимальная ширина проводника и зазор составляют 4/4 mil (обусловлено технологическими особенностями серии плат с толстой медью), что подходит для трассировки высокомощных цепей.
Термостойкий базовый материал: используется материал FR-4 с высоким значением TG для гарантии тепловой стабильности печатной платы при работе на высокой мощности.
Точный контроль импеданса: допуск импеданса составляет ±10 % либо оценка по проектным файлам, что обеспечивает точность управляющих сигналов в высокомощных приложениях.
Разнообразные варианты финишной обработки поверхности: доступны осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение и другие технологии.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает передовыми техническими возможностями в области печатных плат с толстой медью. На предприятии внедрена система сквозного отслеживания качества по всему технологическому циклу, установлено специализированное контрольно измерительное оборудование, включая систему автоматической оптической инспекции AOI и тестер летающих игл; работает специализированная команда контроля качества численностью более 20 человек. Инженерная команда выполняет оценку технологичности файлов Gerber и подготавливает официальное коммерческое предложение в течение 24 часов. Стоимость изготовления опытного образца полностью засчитывается при последующем размещении серийного заказа.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат предусматривает прохождение ряда строгих испытаний на воспламеняемость, электрическую изоляцию, термическое старение и является важным допуском для североамериканского рынка.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 4/4 mil (обусловлено технологическими особенностями серии плат с толстой медью) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
