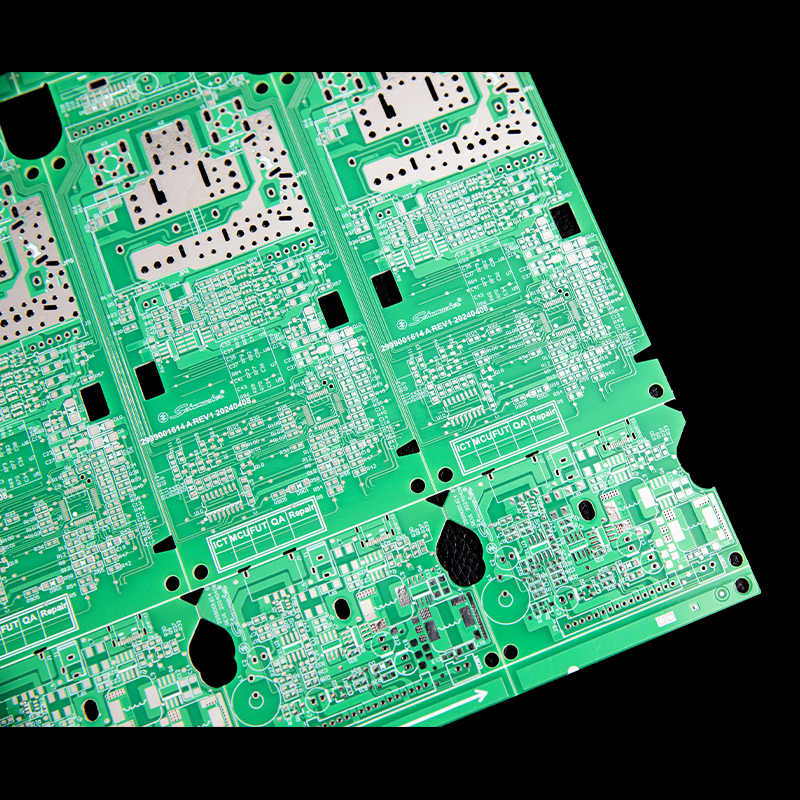

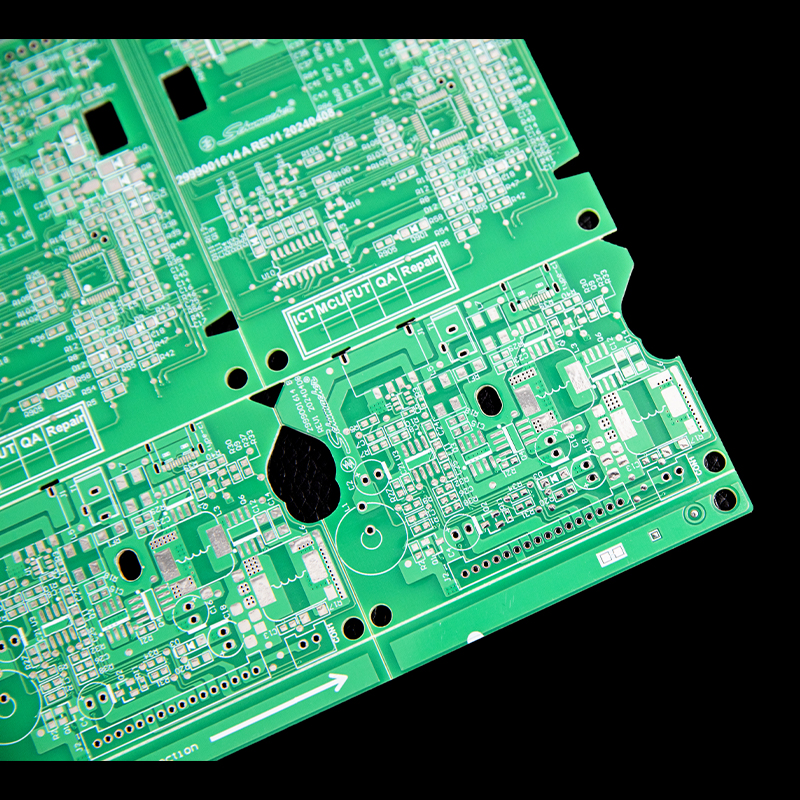

Жёсткие печатные платы для бытового и медицинского оборудования
Жёсткие печатные платы Боястар для бытовой и медицинской аппаратуры специально разработаны для бытовых приборов и медицинского оборудования низкого риска. Они являются основными печатными платами для бытовых кислородных концентраторов, приборов для измерения артериального давления, термометров-измерителей температуры, бытовых аппаратов ИВЛ, реабилитационно-физиотерапевтического оборудования, кулеров для воды и очистителей воздуха.
Описание
маркер
Обзор продукта
Жёсткие печатные платы Боястар для бытовой и медицинской аппаратуры специально разработаны для бытовых приборов и медицинского оборудования низкого риска. Они являются основными печатными платами для бытовых кислородных концентраторов, приборов для измерения артериального давления, термометров-измерителей температуры, бытовых аппаратов ИВЛ, реабилитационно-физиотерапевтического оборудования, кулеров для воды и очистителей воздуха. Изделия выполнены на жёсткой основе FR-4, обладают отличной механической прочностью и электрической надёжностью и отвечают строгим требованиям бытовой и медицинской аппаратуры по безопасности, стабильности работы и длительному сроку службы. Компания Боястар имеет 18-летний профессиональный опыт производства печатных плат и прошла четыре международные сертификации, включая IATF 16949.
Основные параметры и технологические возможности
Высоконадёжная жёсткая конструкция: используется жёсткая основа FR‑4 с отличной механической прочностью и стабильностью размеров, что гарантирует надёжные электрические соединения при длительной эксплуатации оборудования.
Работа в широком диапазоне температур: материал FR‑4 с высоким TG обеспечивает хорошую термическую стабильность и электрическую изоляцию печатной платы при продолжительной работе медицинского и бытового оборудования.
Гибкое количество слоёв и толщина платы: поддерживается проектирование от 2‑х до 20‑ти слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке файла, подходит для монтажных требований конструкций различного оборудования.
Возможности точной трассировки: минимальная ширина проводника и зазор 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам), поддерживает интеграцию функциональных схем средней плотности.
Разнообразные виды финишной обработки поверхности: золочение погружением, горячее лужение (с свинцом / без свинца), OSP, серебрение погружением, лужение погружением, твёрдое гальваническое золочение и другие технологии по требованию заказчика.
Экологические и антигорючие стандарты: вся линейка соответствует стандартам RoHS, REACH, класс горючести UL94 V‑0.
Производственный потенциал, система сертификации и экспортные разрешения
С момента основания в 2008 году компания Боястар постоянно занимается накоплением технического опыта и улучшением качества в сфере производства печатных плат. Предприятие располагает современным заводом площадью 19000 квадратных метров, в штате работает более 150 сотрудников, месячная производственная мощность достигает 50000 квадратных метров. У нас налажен полный процесс контроля качества, установлено профессиональное испытательное оборудование, включая автоматическую оптическую инспекцию AOI и тестирование летающими иглами. Каждая партия продукции проходит строгий входной контроль материалов, производственный контроль и 100‑процентное тестирование электрических параметров. Инженерная команда обладает богатым опытом изготовления печатных плат для медицинского и бытового оборудования и может предоставить клиентам профессиональную оценку технологичности и рекомендации по оптимизации технологического процесса.
Предприятие прошло четыре международные сертификации: система менеджмента качества для автомобильной промышленности IATF 16949, система менеджмента качества ISO 9001, система экологического менеджмента ISO 14001, система менеджмента охраны труда и производственной безопасности ISO 45001, а также получило сертификат безопасности продукции UL (номер досье E528398). Сертификация UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, включает ряд жёстких испытаний на горючесть, электрическую изоляцию, термостарение и другие показатели и служит ключевым разрешительным документом для поставок продукции Боястар в США, Канаду и другие страны Северной Америки. Полное покрытие указанными пятью системами сертификации подтверждает, что Боястар достигла передового международного уровня по управлению качеством, охране окружающей среды, охране труда и соответствию требованиям безопасности продукции, что позволяет полностью удовлетворять экспортным нормативным требованиям основных мировых рынков, включая Северную Америку и Евросоюз. Боястар готова стать вашим надёжным поставщиком печатных плат для медицинского и бытового оборудования благодаря стабильному качеству изделий и полному комплексу сертификатов.
Таблица технических характеристик продукта
| Параметр | Диапазон спецификаций / Возможности |
| Основной материал | FR-4, FR-4 с высоким TG, FR-4 с высоким CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по файлу |
| Толщина платы | 0,5-3,5 мм, либо оценка по файлу |
| Толщина меди | 0,5 oz-6 oz, либо оценка по файлу |
| Минимальная ширина проводника и зазор | 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по файлу |
| Финишная обработка поверхности | золочение погружением, горячее лужение (с свинцом / без свинца), OSP, серебрение погружением, лужение погружением, твёрдое гальваническое золочение, либо по требованию заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., либо по требованию заказчика |
| Цвет маркировочной надписи | чёрный / белый, другие цвета требуют технического рассмотрения |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10%, либо оценка по файлу |
