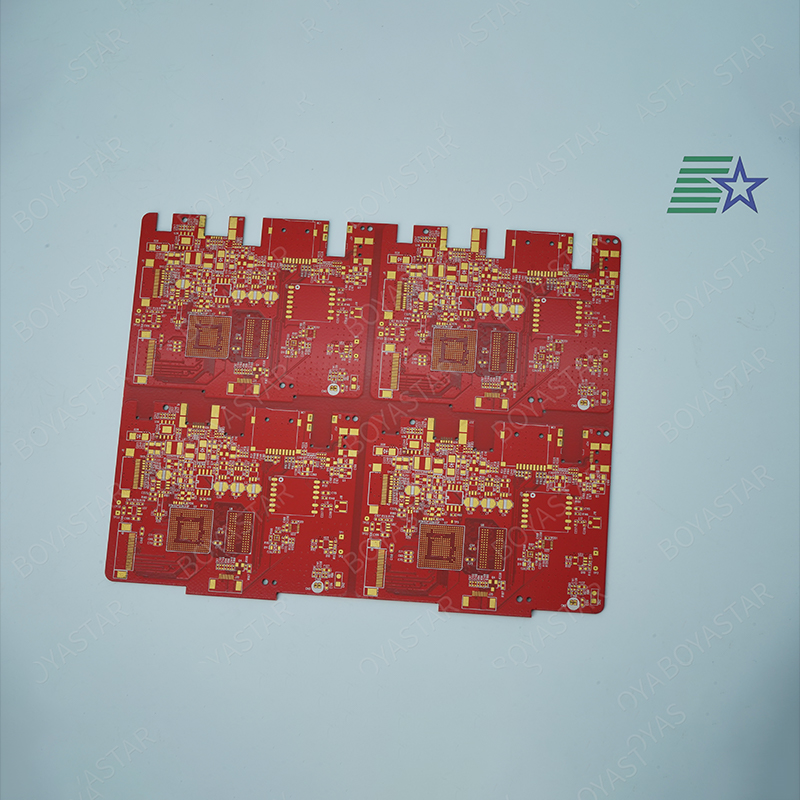

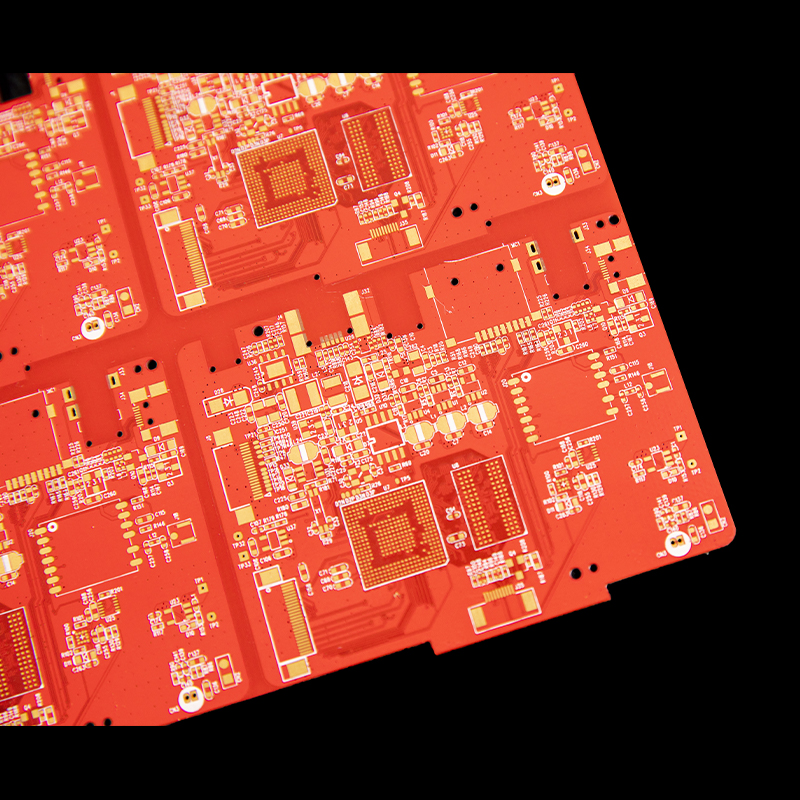

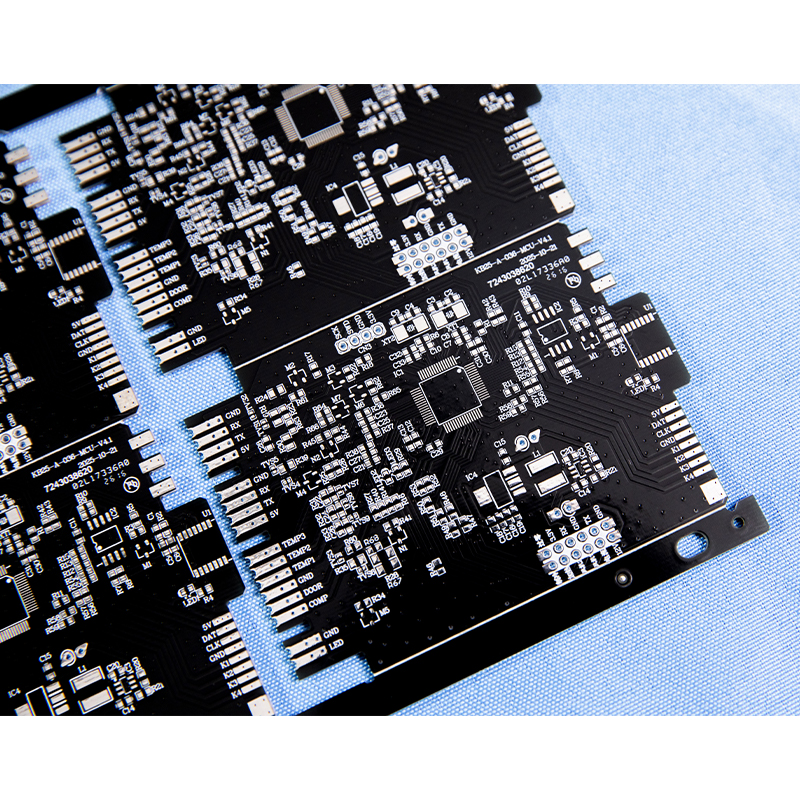

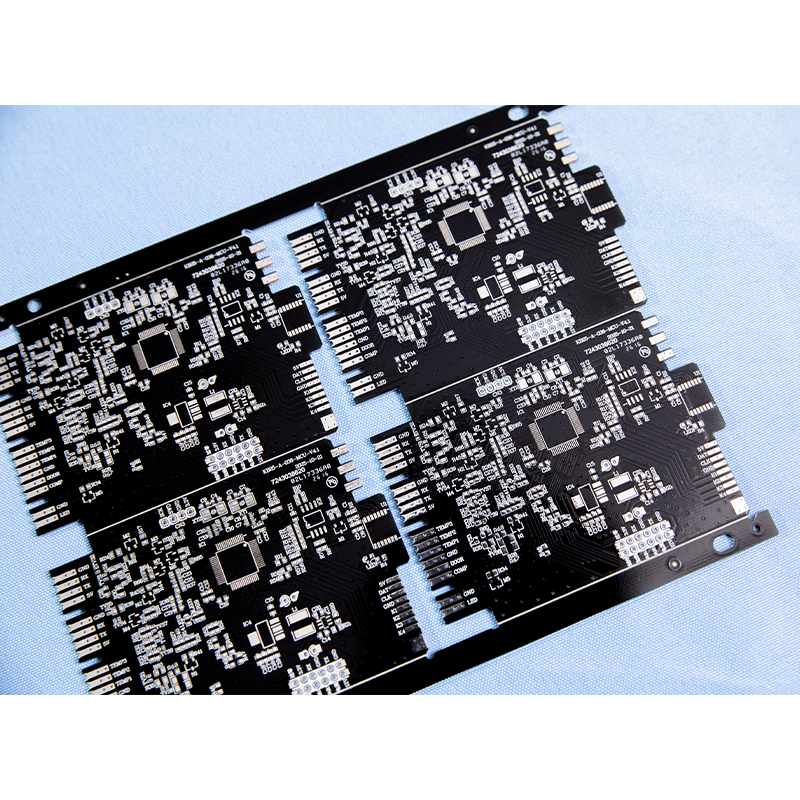

Печатные платы для сетей и центров обработки данных
Высокопроизводительные печатные платы Боястар для сетей и центров обработки данных разработаны специально для сетевого коммуникационного оборудования и оборудования центров обработки данных.
Описание
маркер
Обзор продукции
Высокопроизводительные печатные платы ООО Боястар Электронные Технологии для сетей и центров обработки данных разработаны специально для сетевого коммуникационного оборудования и оборудования центров обработки данных. Продукция широко применяется в таких областях, как коммутаторы ядра сети, маршрутизаторы, серверные материнские платы, устройства хранения данных, оборудование сетевой безопасности и оборудование межсоединения центров обработки данных. Поддерживается конструкция от 4 до 20 слоёв, что позволяет удовлетворять строгим требованиям сетевого оборудования к высокоскоростной передаче сигналов, высокоплотной разводке и длительной круглосуточной непрерывной работе 7×24. ООО Боястар Электронные Технологии обладает 18-летним опытом производства печатных плат и прошло четыре международные сертификации, включая IATF 16949.
Ключевые параметры и технологические возможности
Управление целостностью высокоскоростных сигналов: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает целостность и низкий коэффициент ошибок при передаче высокоскоростных сигналов Ethernet 10G/40G/100G.
Конструкция высокоплотных межсоединений: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживаются высокоплотное корпусирование BGA и точная разводка сложных дифференциальных пар сигналов.
Поддержка технологии слепых и скрытых отверстий: поддерживаются структуры слепых и скрытых отверстий, что помогает клиентам реализовывать более сложную компоновку цепей в ограниченном пространстве.
Широкий выбор толщины меди: толщина меди — от 0,5 oz до 6 oz, что удовлетворяет потребности различных силовых модулей по току.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
ООО Боястар Электронные Технологии накопило богатый производственный опыт в области печатных плат для сетей и центров обработки данных. Компания занимает площадь 19 000 м², штат насчитывает более 150 сотрудников, ежемесячная производственная мощность достигает 50 000 м². Мы создали комплексную систему сквозной прослеживаемости качества на всех этапах производства, оснащены передовым контрольно-измерительным оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов, располагаем штатом контроля качества численностью более 20 специалистов; для каждой партии продукции выполняется 100% тестирование электрических характеристик. Инженерная команда обладает богатым опытом производства сетевой коммуникационной продукции и может предоставить профессиональную оценку технологичности и рекомендации по оптимизации процессов. Служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть полностью зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по четырём международным системам: IATF 16949 (система менеджмента качества в автомобильной промышленности), ISO 9001 (система менеджмента качества), ISO 14001 (система экологического менеджмента), ISO 45001 (система менеджмента охраны труда и безопасности), а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, охватывающим ряд строгих испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении, и представляет собой ключевую квалификацию для выхода продукции ООО Боястар Электронные Технологии на рынки США, Канады и других стран Северной Америки. Полный охват вышеуказанных пяти систем сертификации свидетельствует о том, что ООО Боястар Электронные Технологии достигло передового международного уровня в области менеджмента качества, охраны окружающей среды, охраны труда и безопасности, а также соответствия требованиям безопасности продукции, и может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. ООО Боястар Электронные Технологии, опираясь на передовую технологию высокоскоростных печатных плат и совершенную систему сертификации, готово стать вашим надёжным поставщиком печатных плат для сетей и центров обработки данных.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
связаться с нами
Сопутствующие популярные продукты
Двусторонние печатные платы
Двусторонняя печатная плата Боястар является одной из самых распространённых основных разновидностей печатных плат. Данная продукция широко применяется в источниках питания, модулях промышленного управления, коммуникационном оборудовании, автомобильной электронике, потребительской электронике и контрольно-измерительных приборах.

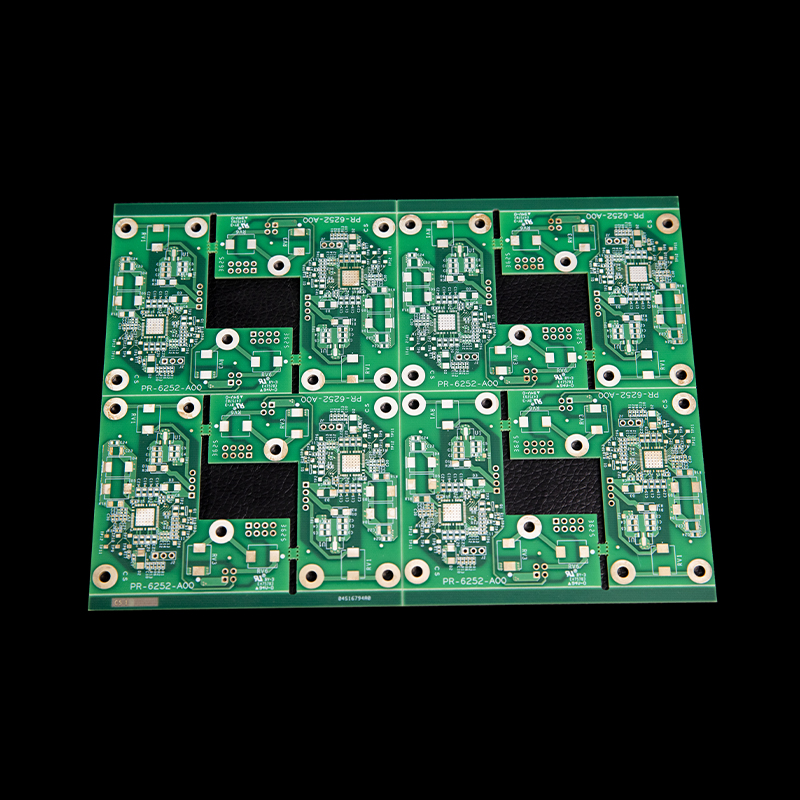

Печатные платы с иммерсионным серебром
Печатная плата с иммерсионным серебром от Боястар изготовлена с использованием технологии финишной обработки иммерсионным серебром. Данный продукт широко применяется в высокочастотном коммуникационном оборудовании, микроволновых печатных платах, беспроводных базовых станциях и радиочастотных модулях и других устройствах с повышенными требованиями к электропроводности.
Серия USB
Поддержка PD60W + QC3.0 и связи CarPlay; защита от перенапряжения и перегрузки по току (режим «икания»); в 2023 году объём продаж составил 3,24 млн шт.; поставляется для комплектации GAC Trumpchi, JMC Ford, Li Auto, Dongfeng Peugeot Citroën (Shenlong), SAIC, Sinotruk и др.
Автомобильная розетка питания 220 В
Прямые поставки от поставщика первого уровня на заводы автопроизводителей; среди клиентов — Xiaomi, Li Auto, Aion, SAIC и др.; доступны зарубежные версии (для рынков Ближнего Востока и Европы).
Односторонние печатные платы
Односторонняя печатная плата Боястар – одна из самых простых и широко применяемых печатных плат. Данная продукция находит широкое применение в блоках питания-адаптерах, драйверах светодиодного освещения, платах управления бытовой техникой, пультах дистанционного управления, системах контроля доступа и различных потребительских электронных изделиях.
Прикуриватель
Устройство, защищённое государственным патентом (патент № 03232189.9); в 2023 году произведено 6,54 млн прикуривателей и 21,16 млн розеток питания; доля на внутреннем рынке Китая — 39%; поставляется для комплектации BYD, Toyota, Honda, Nissan, Geely, Great Wall и др.

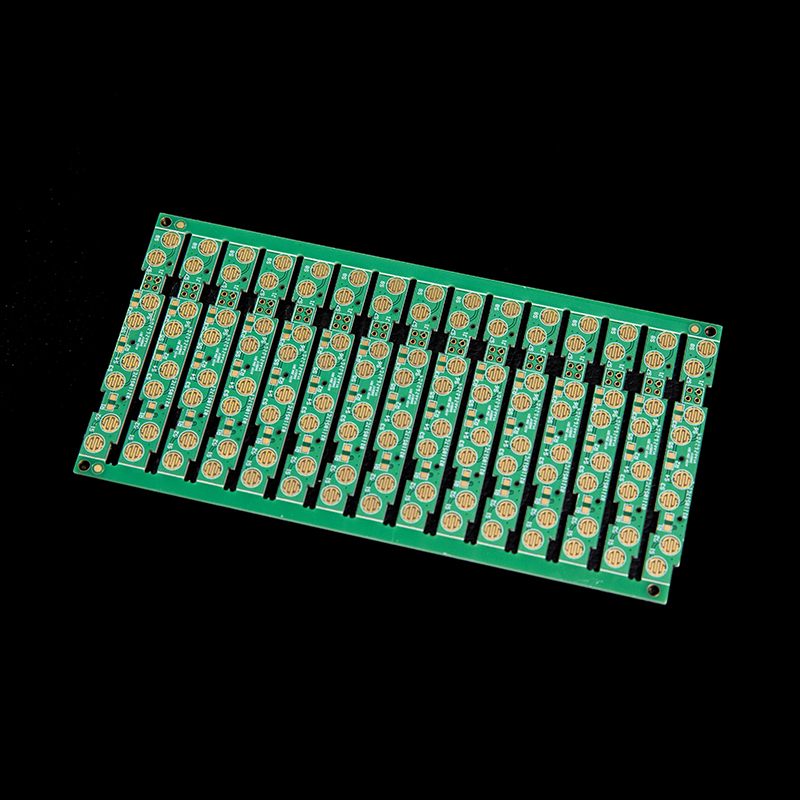

Печатные платы для оборудования
Высоконадёжные печатные платы общего назначения Боястар для оборудования разработаны для различных промышленных и коммерческих устройств.
Печатные платы для автомобилей на новых источниках энергии
Высоконадёжные печатные платы Боястар для автомобилей на новых источниках энергии разрабатываются на заказ для ключевых электронных систем электромобилей и гибридных автомобилей.

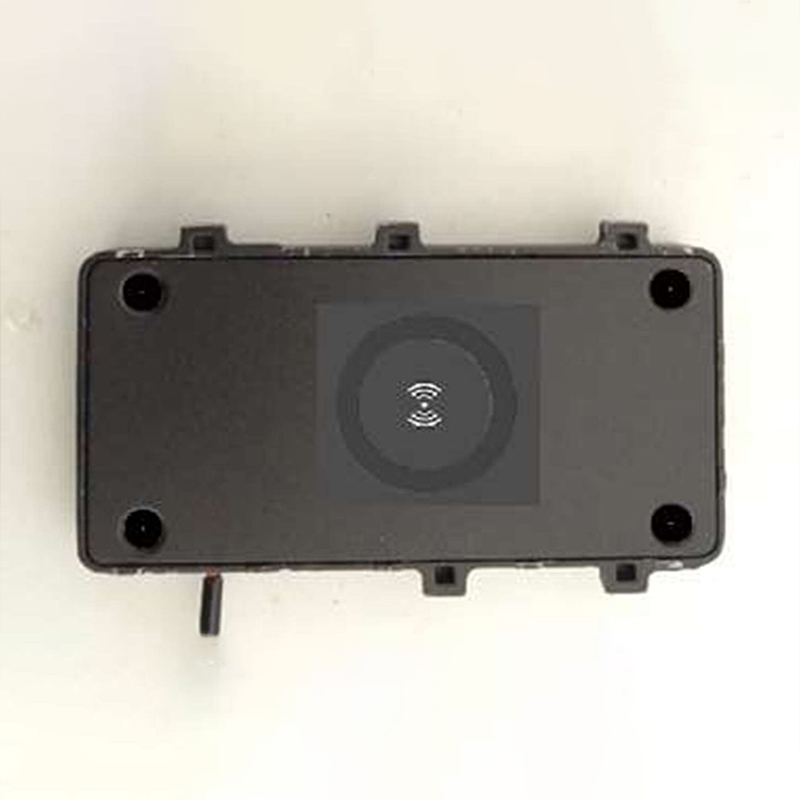

Серия беспроводной зарядки
Автомобильные беспроводные зарядные устройства, совместимые со стандартами беспроводной зарядки смартфонов; поставляются для комплектации ведущих автопроизводителей.
Печатные платы источников питания для бытовой техники
Печатная плата блока питания бытовой техники Боястар – высоконадёжная печатная плата, специально разработанная для модулей питания различной бытовой техники. Данная продукция широко применяется в платах питания кондиционеров, холодильников, стиральных машин, микроволновых печей, индукционных плит и рисоварок.

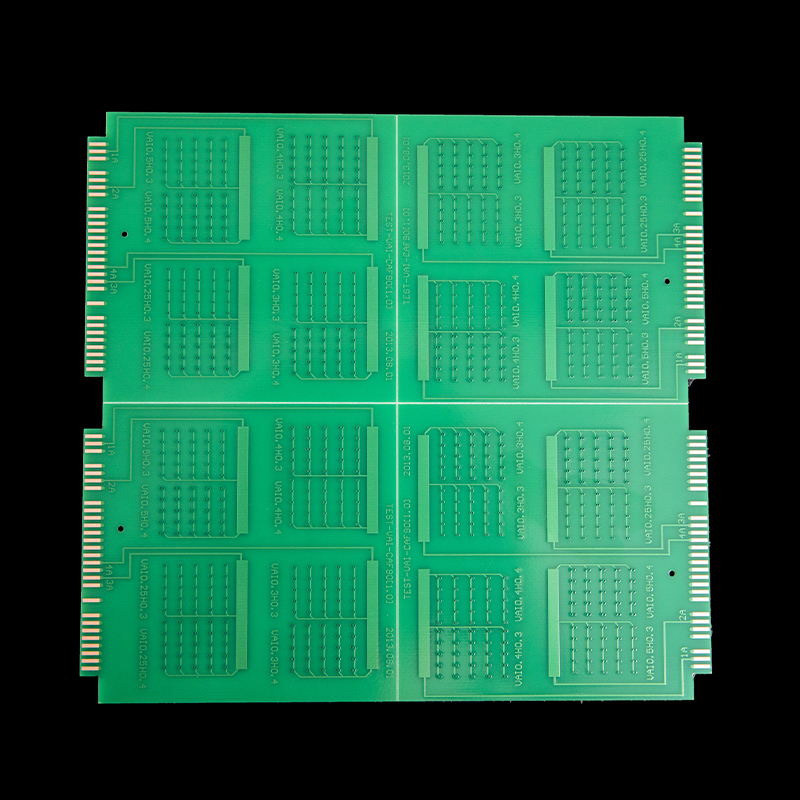

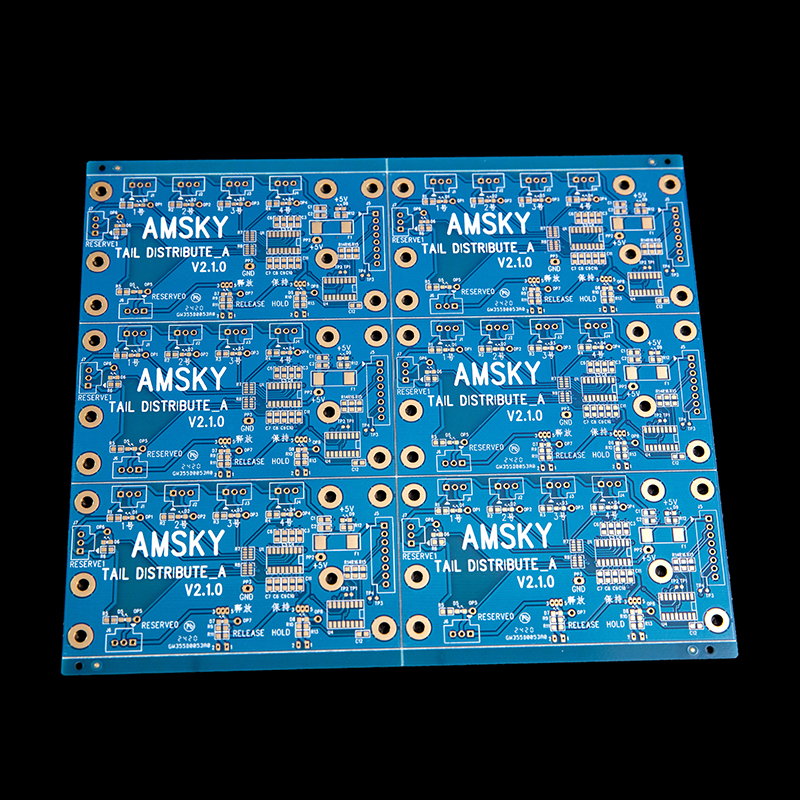

Печатные платы с гальваническим твёрдым золотом
Печатная плата с твёрдым гальваническим золочением от Боястар изготовлена с использованием технологии поверхностной обработки твёрдым гальваническим золочением. Данный продукт широко применяется в разъёмах с золотыми пальцами, платах-памяти, промышленных управляющих задних платах, интерфейсных платах коммуникационного оборудования и других областях с высокими требованиями к износостойкости.
Печатные платы с медью 4 oz
Печатная плата с медной фольгой 4 oz от Боястар является ключевой моделью в линейке плат с толстой медью. Данный продукт разработан специально для сильноточных сценариев применения, таких как высокомощные блоки питания, инверторы для новых источников энергии, контроллеры привода электромобилей и преобразователи систем накопления энергии.
Печатные платы с медью 2 oz
Печатная плата с медной фольгой 2 oz от Боястар является базовой моделью в линейке плат с толстой медью. Она разработана специально для силовых модулей и приводного оборудования, которым требуется выдерживать большой рабочий ток.

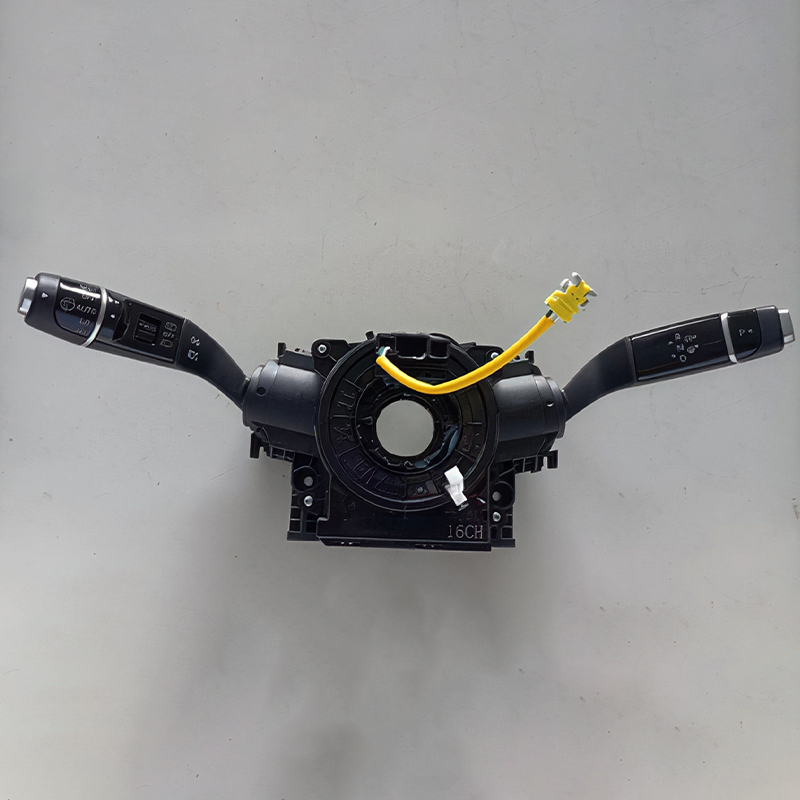

Комбинированный переключатель
