Печатные платы для систем управления

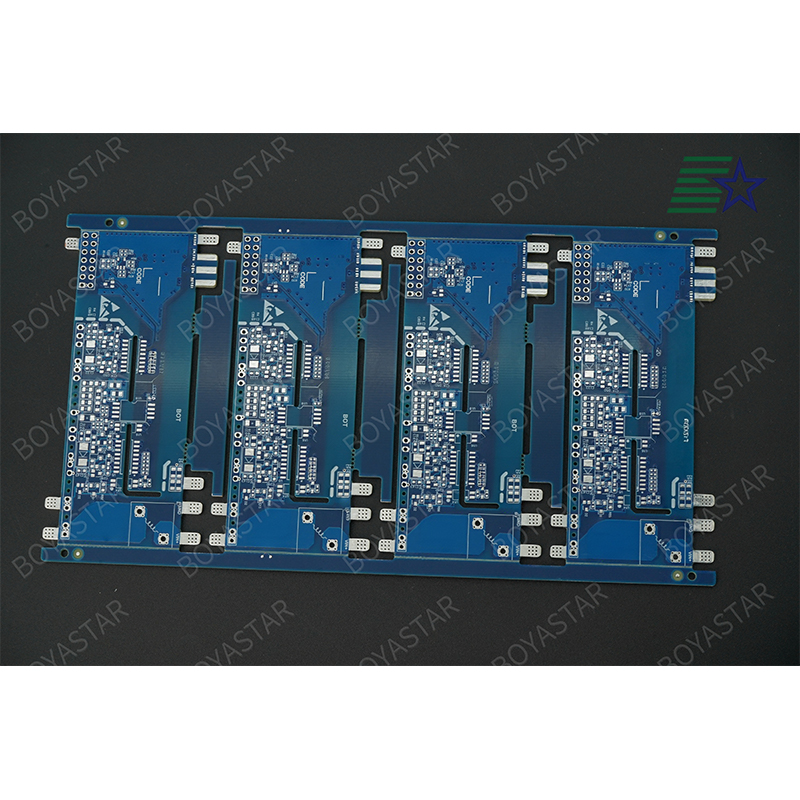

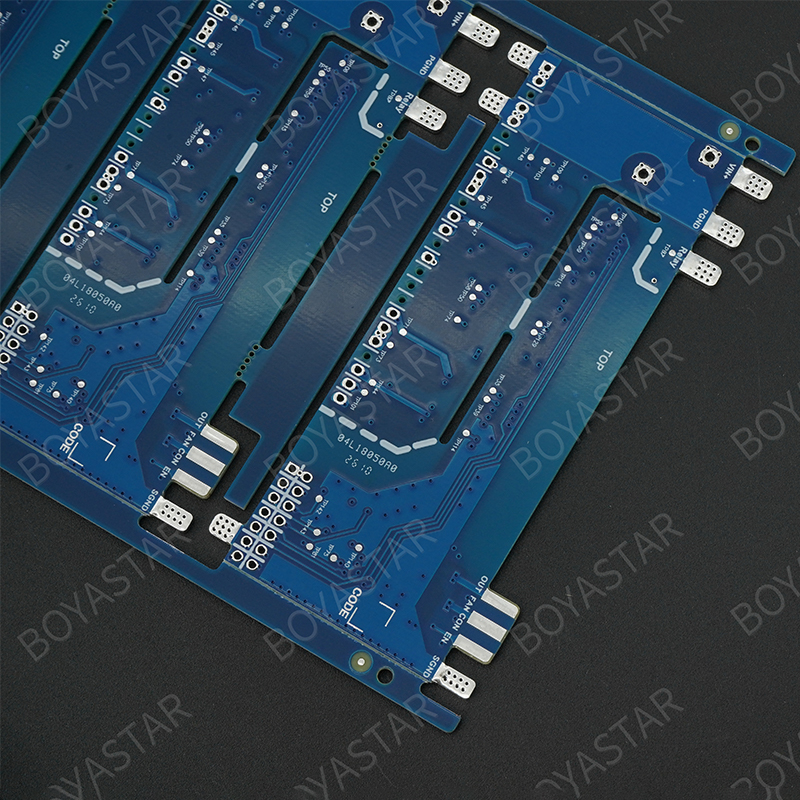

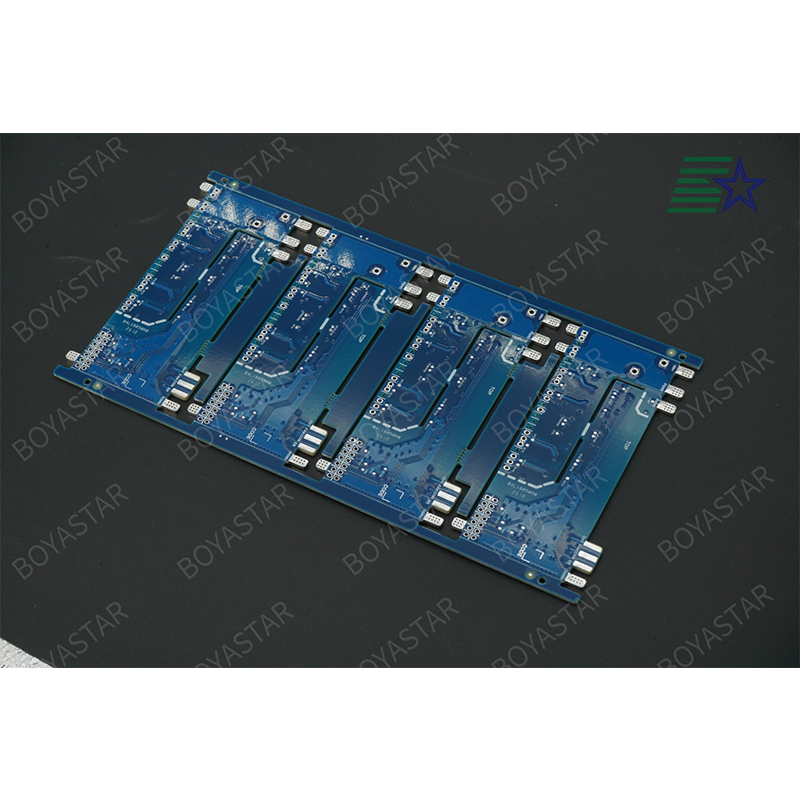

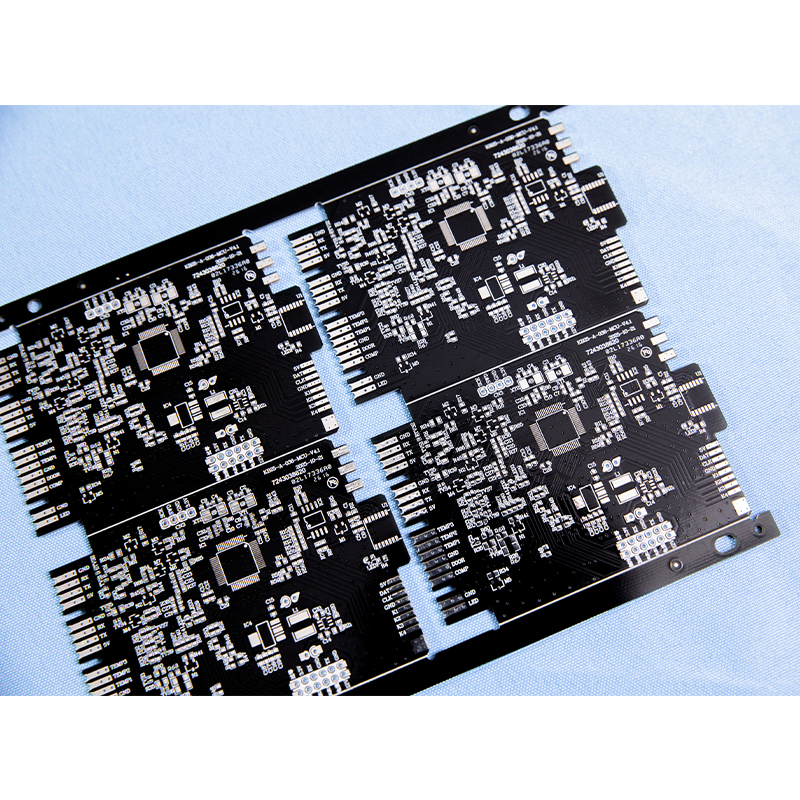

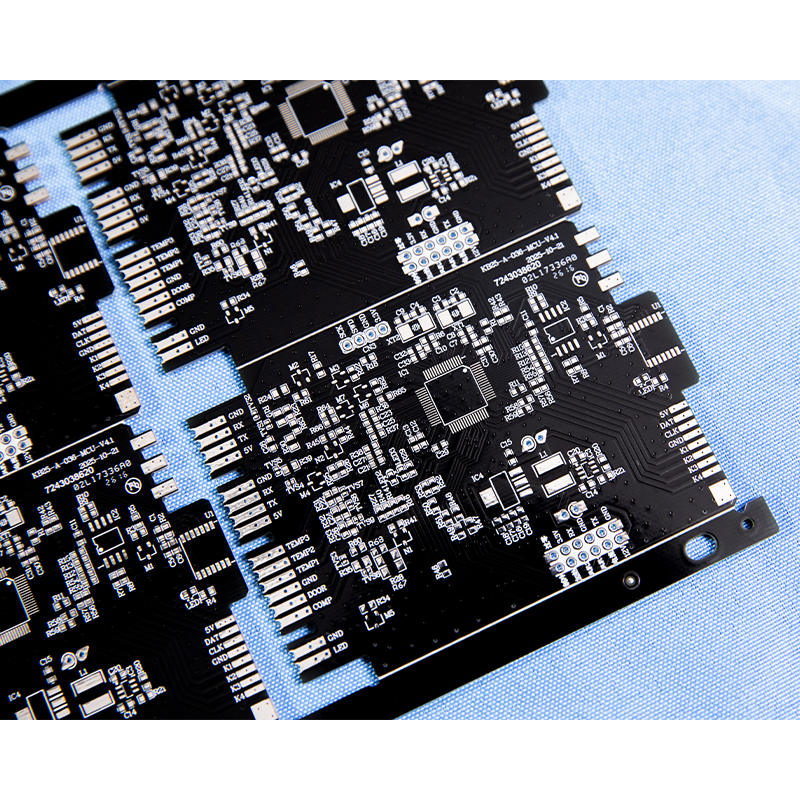

Высоконадёжные печатные платы для систем управления Боястар разрабатываются на заказ для различных устройств автоматического управления и являются ключевой несущей основой электронных схем в таких областях, как промышленные системы управления, электронные блоки управления (ECU) автомобилей, контроллеры оборудования новой энергетики, главные платы управления интеллектуальной бытовой техники и другие.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы для систем управления Боястар разрабатываются на заказ для различных устройств автоматического управления и являются ключевой несущей основой электронных схем в таких областях, как промышленные системы управления, электронные блоки управления (ECU) автомобилей, контроллеры оборудования новой энергетики, главные платы управления интеллектуальной бытовой техники и другие. Данная продукция обладает превосходной целостностью сигналов и электрической стабильностью и обеспечивает высоконадёжную работу при сложной логике управления. Компания Боястар основана в 2008 году и обладает 18-летним профессиональным опытом производства печатных плат. Площадь завода составляет 19 000 м², штат насчитывает более 150 сотрудников, из которых более 50 — инженерно-технические специалисты и специалисты по контролю качества. Ежемесячная производственная мощность достигает 50 000 м². Компания предоставляет глобальным клиентам высококачественные печатные платы для систем управления.
Ключевые параметры и технологические возможности
Базовые материалы и количество слоёв: используются базовые материалы FR-4 и FR-4 с высоким Tg, поддерживается гибкая конструкция от 2 до 20 слоёв, толщина платы — от 0,5 до 3,5 мм или оценивается по файлам, что соответствует конструктивным и эксплуатационным требованиям различных систем управления.
Прецизионный контроль импеданса: допуск характеристического импеданса контролируется в пределах ±10% или оценивается по файлам, что предотвращает искажение сигналов управления при высокоскоростной передаче и обеспечивает точную передачу команд таких ключевых блоков управления, как ECU.
Широкий выбор толщины меди: предлагаются варианты толщины меди от 0,5 oz до 6 oz, что эффективно снижает нагрев линий с большим током и продлевает срок службы платы управления при длительной эксплуатации.
Высокоплотная прецизионная разводка: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживаются корпусирование BGA и структуры слепых и скрытых отверстий, что помогает клиентам реализовывать более сложную компоновку цепей управления в ограниченном пространстве.
Разнообразная обработка поверхности: предлагаются различные технологии: иммерсионное золочение (ENIG), горячее лужение (со свинцом/без свинца), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение и другие, что соответствует различным требованиям пайки и условиям эксплуатации.
Экологические и противопожарные стандарты: вся серия продукции соответствует экологическим стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0, что обеспечивает безопасность эксплуатации плат управления в различных условиях.
Возможности компании, система сертификации и экспортные квалификации
С момента основания в 2008 году компания Боястар неизменно сосредоточена на накоплении технологического опыта и повышении качества в области производства печатных плат. Мы создали полный производственный процесс контроля качества, обеспечивающий сквозную прослеживаемость от входного контроля материалов до отгрузки готовой продукции. Компания оснащена профессиональным контрольно-измерительным оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов, а также располагает штатом контроля качества численностью более 20 специалистов; для каждой партии продукции проводится 100% тестирование электрических характеристик, что гарантирует соответствие каждой платы управления техническим требованиям заказчика. На предпродажном этапе инженерная команда в течение 24 часов выполняет оценку технологичности файлов Gerber и предоставляет официальное коммерческое предложение; на этапе производства синхронизирует ход выполнения заказа по запросу клиента; на послепродажном этапе гарантирует реакцию на вопросы качества в течение 24 часов и закрытое сопровождение до полного решения.
Компания прошла сертификацию по четырём международным системам: IATF 16949 (система менеджмента качества в автомобильной промышленности), ISO 9001, ISO 14001, ISO 45001, а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL охватывает ряд строгих испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении, и является важным стандартом допуска продукции на рынок Северной Америки. Вышеуказанные пять сертификаций всесторонне охватывают менеджмент качества, охрану окружающей среды, охрану труда и безопасность, а также соответствие требованиям безопасности продукции и могут в полной мере удовлетворять экспортным требованиям основных мировых рынков, включая Северную Америку и Европейский союз. Компания Боястар, опираясь на прочный технологический опыт и всестороннюю систему сертификации, готова стать вашим надёжным долгосрочным партнёром в области печатных плат для систем управления.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
