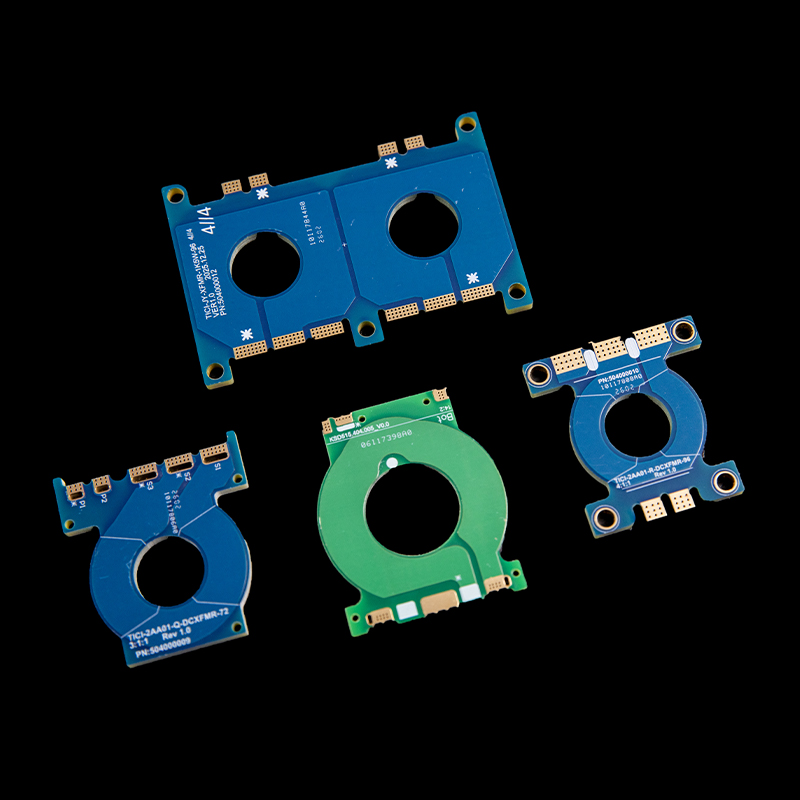

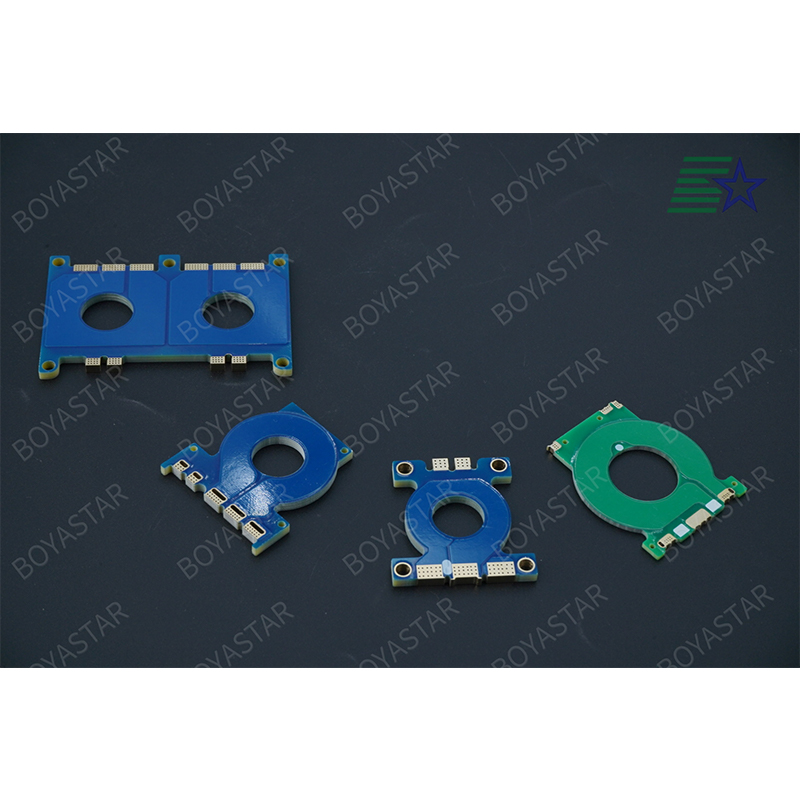

Десятислойные печатные платы
Десятислойная печатная плата Боястар – это высокоплотная многослойная печатная плата для проектирования сложных систем. Данная продукция широко применяется в высококлассном коммуникационном оборудовании, крупных промышленных системах управления, медицинском оборудовании для визуализации, электронных компонентах для аэрокосмической отрасли и высокопроизводительных серверах.
Описание
маркер
Обзор продукта
Десятислойная печатная плата Боястар – это высокоплотная многослойная печатная плата для проектирования сложных систем. Данная продукция широко применяется в высококлассном коммуникационном оборудовании, крупных промышленных системах управления, медицинском оборудовании для визуализации, электронных компонентах для аэрокосмической отрасли и высокопроизводительных серверах. Десятислойная конструкция удовлетворяет наиболее сложным требованиям к распределению сигналов и управлению питанием. Компания Боястар имеет 18-летний опыт производства печатных плат с месячной производственной мощностью 50 000 м² и поставляет высококачественные десятислойные печатные платы премиум-класса для клиентов-производителей электроники по всему миру.
Основные параметры и технологические возможности
Сложная десятислойная структура пакета слоёв: точная технология ламинирования и совмещения слоёв гарантирует точность и надёжность десятислойной конструкции для удовлетворения потребностей проектирования сложных систем.
Возможности высокоплотной трассировки: минимальная ширина проводника и зазор 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам), поддерживает трассировку для больших интегральных схем и сложных шинных структур.
Точный контроль импеданса: допуск импеданса составляет ±10 % либо оценка по проектным файлам, обеспечивает качество передачи высокоскоростных шин и высокочастотных сигналов в рамках сложной многослойной конструкции.
Широкий выбор толщины меди: толщина медной фольги от 0,5 oz до 6 oz либо оценка по проектным файлам, удовлетворяет требованиям по току различных функциональных модулей.
Разнообразные варианты финишной обработки поверхности: доступны осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение и другие технологии по требованию заказчика.
Экологические и огнезащитные стандарты: вся линейка продукции соответствует требованиям RoHS, REACH и имеет класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Компания Боястар обладает отработанными техническими возможностями в производстве высококлассных многослойных печатных плат на 10 и более слоёв. Предприятие основано в 2008 году, занимает площадь 19 000 м², штат сотрудников составляет более 150 человек. У нас внедрена строгая сквозная система контроля качества на всех этапах производства, установлено специализированное контрольно-измерительное оборудование, включая автоматическую оптическую инспекцию AOI и тестер летающих игл. Каждая партия продукции проходит тщательный входной контроль исходных материалов, производственный контроль и 100-процентное тестирование электрических параметров. Инженерная группа насчитывает более 10 квалифицированных специалистов, она выполняет оценку технологичности файлов Gerber и готовит официальное коммерческое предложение в течение 24 часов.
Компания прошла четыре международные сертификации: система менеджмента качества автомобильной промышленности IATF 16949, система менеджмента качества ISO 9001, система экологического менеджмента ISO 14001, система менеджмента охраны труда и производственной безопасности ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Сертификат UL является одним из важнейших допусков для североамериканского рынка; он включает строгие испытания на воспламеняемость, электрическую изоляцию, термическое старение и другие показатели и служит ключевым разрешением для выхода продукции Боястар на рынки США, Канады и других стран Северной Америки. Наличие полного комплекса указанных пяти сертификатов подтверждает, что показатели Боястар в области управления качеством, охраны окружающей среды, охраны труда и соответствия продукции нормативным требованиям достигли мирового передового уровня, что позволяет полностью удовлетворять экспортным нормативам основных глобальных рынков, включая Северную Америку и Евросоюз. Боястар готова стать вашим надёжным поставщиком десятислойных печатных плат благодаря передовым технологиям и полному комплексу сертификатов.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
