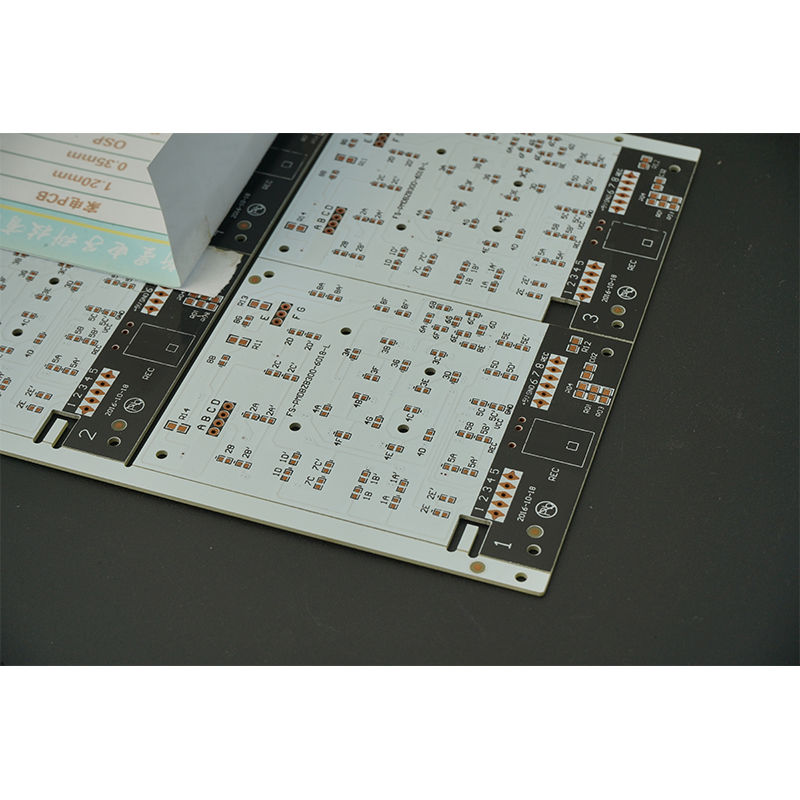

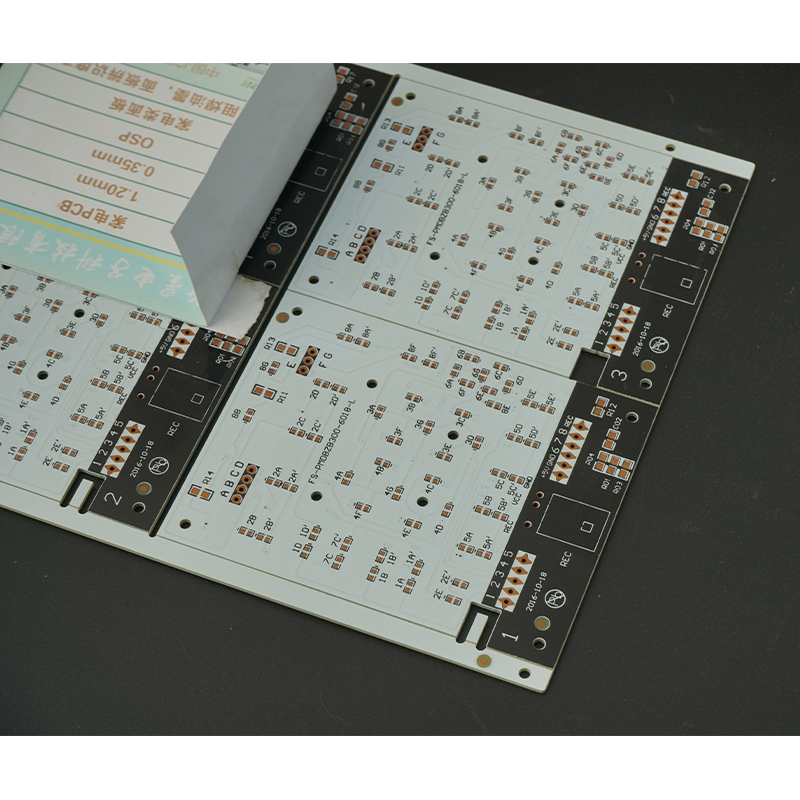

Печатные платы для интеллектуальной бытовой техники
Высоконадёжные печатные платы Боястар для интеллектуальной бытовой техники разработаны специально для различных интеллектуальных бытовых приборов.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы Боястар для интеллектуальной бытовой техники разработаны специально для различных интеллектуальных бытовых приборов. Продукция широко применяется в таких областях, как платы управления интеллектуальных кондиционеров, главные платы управления интеллектуальных холодильников, платы приводов интеллектуальных стиральных машин, платы управления интеллектуальных духовых шкафов, платы управления интеллектуальных водоочистителей и главные платы управления роботов-пылесосов. Поддерживается конструкция от 2 до 10 слоёв, что позволяет удовлетворять комплексным требованиям интеллектуальной бытовой техники к интеллектуальному управлению, человеко-машинному взаимодействию и функциям сетевого подключения. Компания Боястар обладает 18-летним опытом производства печатных плат и прошла международные сертификации, включая ISO 9001.
Ключевые параметры и технологические возможности
Поддержка интеллектуального управления и связи: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживается высокоплотная разводка главных управляющих микроконтроллеров (MCU) и беспроводных коммуникационных модулей Wi-Fi/Bluetooth.
Прецизионный контроль импеданса: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает качество передачи сигналов беспроводной связи.
Широкий выбор толщины меди: толщина меди — от 0,5 oz до 6 oz, что удовлетворяет потребности различных силовых модулей по токонесущей способности.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Боястар накопила богатый производственный опыт в области печатных плат для интеллектуальной бытовой техники. Компания занимает площадь 19 000 м², штат насчитывает более 150 сотрудников, ежемесячная производственная мощность достигает 50 000 м². Мы создали комплексную систему контроля качества, оснащены профессиональным контрольно-измерительным оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов; каждая партия продукции проходит строгий входной контроль, контроль в процессе производства и 100% тестирование электрических характеристик. Инженерная команда обладает богатым опытом производства интеллектуальной бытовой техники, может в течение 24 часов выполнить оценку файлов Gerber и предоставить официальное коммерческое предложение; служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть полностью зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по трём международным системам: ISO 9001 (система менеджмента качества), ISO 14001 (система экологического менеджмента), ISO 45001 (система менеджмента охраны труда и безопасности), а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки и охватывает ряд строгих испытаний, включая горючесть и электрическую изоляцию; она представляет собой ключевую квалификацию для выхода продукции Боястар на рынки США, Канады и других стран Северной Америки. Полный охват вышеуказанных четырёх систем сертификации свидетельствует о том, что Боястар достигла передового международного уровня в области менеджмента качества, охраны окружающей среды, охраны труда и безопасности, а также соответствия требованиям безопасности продукции, и может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на надёжное качество и совершенную систему сертификации, готова стать вашим надёжным поставщиком печатных плат для интеллектуальной бытовой техники.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
