Продукция
Печатные платы для оборудования

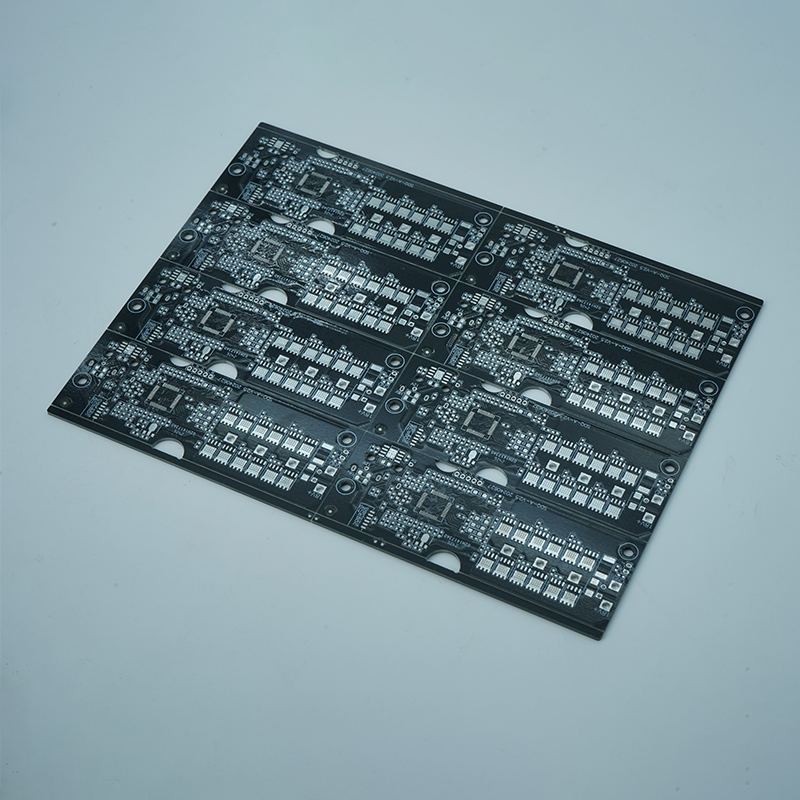

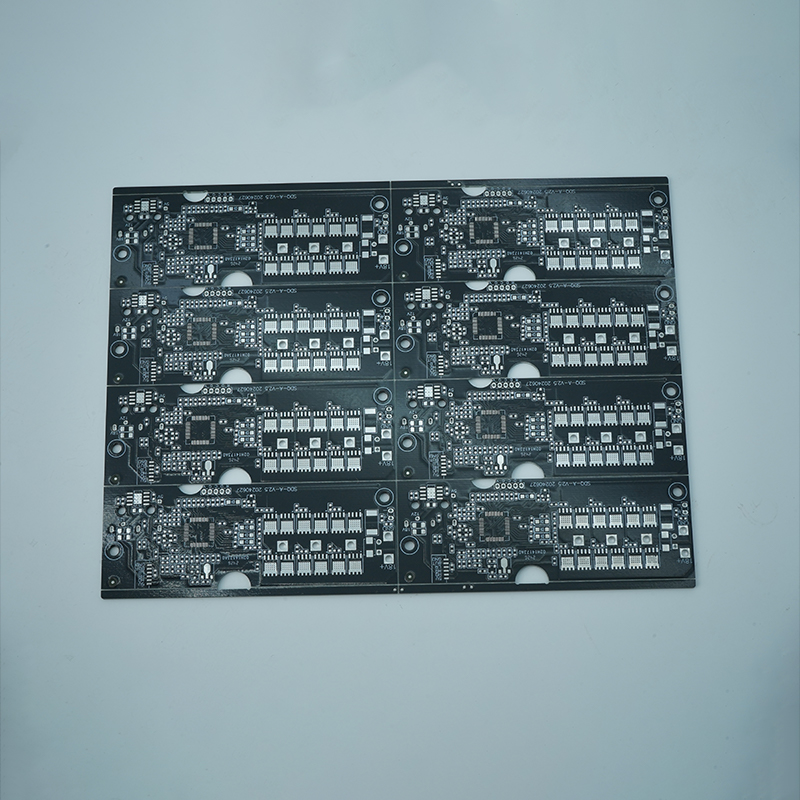

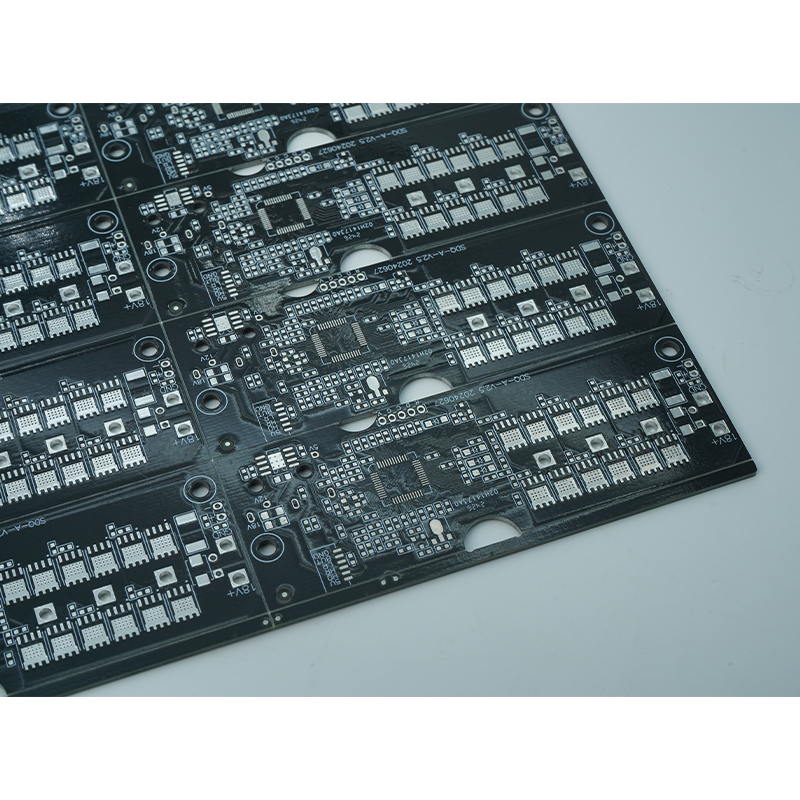

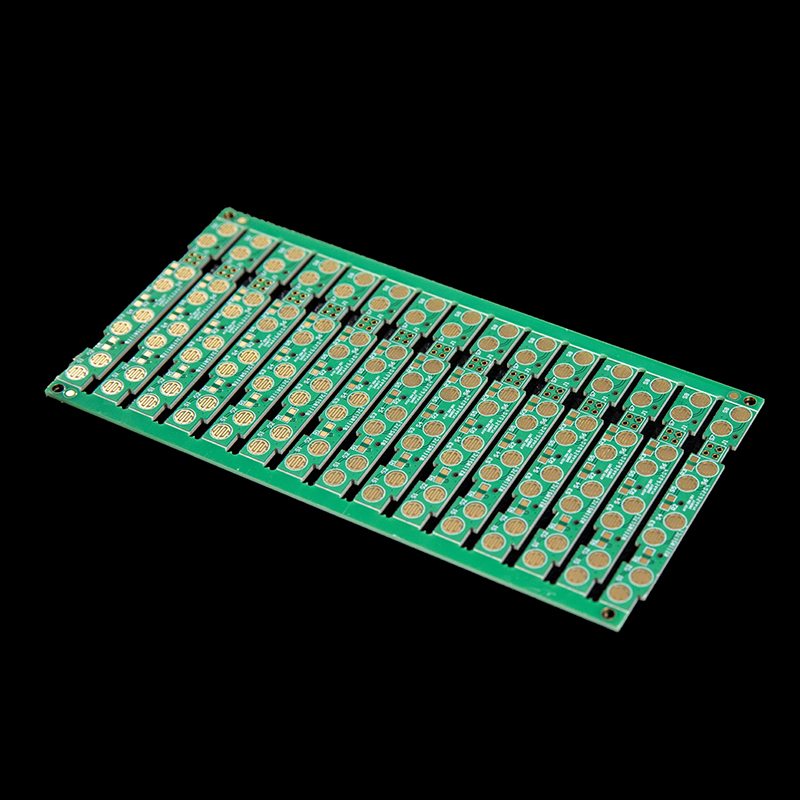

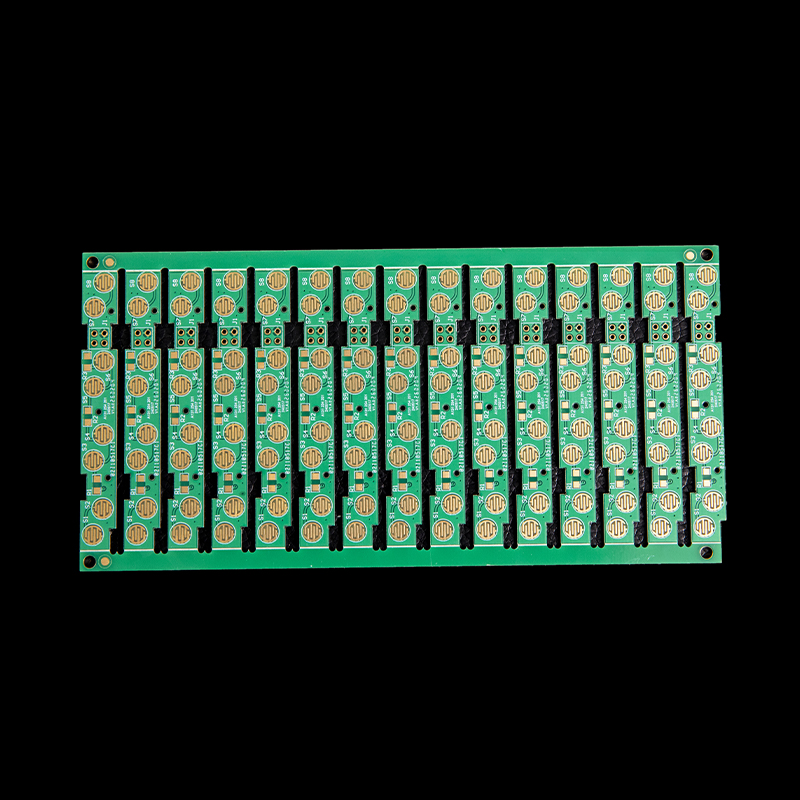

Высоконадёжные печатные платы общего назначения Боястар для оборудования разработаны для различных промышленных и коммерческих устройств.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы общего назначения Боястар для оборудования разработаны для различных промышленных и коммерческих устройств. Продукция широко применяется в таких областях, как электроэнергетическое оборудование, механическое оборудование, природоохранное оборудование, оборудование безопасности и контрольно-измерительные приборы. Поддерживается гибкая конструкция от 2 до 20 слоёв, что позволяет удовлетворять комплексным требованиям различных устройств к надёжности, долговечности и адаптации к условиям эксплуатации. Компания Боястар основана в 2008 году и обладает 18-летним опытом производства печатных плат. Завод занимает площадь 19 000 м², штат насчитывает более 150 сотрудников, ежемесячная производственная мощность достигает 50 000 м². Компания предоставляет глобальным производителям оборудования печатные платы, соответствующие международным стандартам.
Ключевые параметры и технологические возможности
Высоконадёжная конструкция: применяются материалы FR-4 и FR-4 с высоким Tg, что обеспечивает плате превосходные электрические характеристики и механическую прочность в различных условиях эксплуатации.
Гибкое количество слоёв и толщина платы: поддерживается конструкция от 2 до 20 слоёв, толщина платы — от 0,5 до 3,5 мм или оценивается по файлам; обеспечивается адаптация к различным монтажным конструкциям оборудования.
Широкий выбор толщины меди: толщина меди — от 0,5 oz до 6 oz, что удовлетворяет потребности различных силовых модулей по токонесущей способности.
Прецизионная разводка: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживается прецизионное проектирование функциональных цепей средней плотности.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Боястар обладает зрелой производственной технологией и богатым опытом серийного производства в области печатных плат для оборудования общего назначения. Компания занимает площадь 19 000 м², штат насчитывает более 150 сотрудников, ежемесячная производственная мощность достигает 50 000 м². Мы создали комплексную систему контроля качества, оснащены профессиональным контрольно-измерительным оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов; каждая партия продукции проходит строгий входной контроль, контроль в процессе производства и 100% тестирование электрических характеристик. Инженерная команда может в течение 24 часов выполнить оценку файлов Gerber и предоставить официальное коммерческое предложение; служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть полностью зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по четырём международным системам: IATF 16949 (система менеджмента качества в автомобильной промышленности), ISO 9001 (система менеджмента качества), ISO 14001 (система экологического менеджмента), ISO 45001 (система менеджмента охраны труда и безопасности), а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, охватывающим ряд строгих испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении, и представляет собой ключевую квалификацию для выхода продукции Боястар на рынки США, Канады и других стран Северной Америки. Полный охват вышеуказанных пяти систем сертификации свидетельствует о том, что Боястар достигла передового международного уровня в области менеджмента качества, охраны окружающей среды, охраны труда и безопасности, а также соответствия требованиям безопасности продукции, и может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на надёжное качество продукции и совершенную систему сертификации, готова стать вашим надёжным поставщиком печатных плат для оборудования.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
