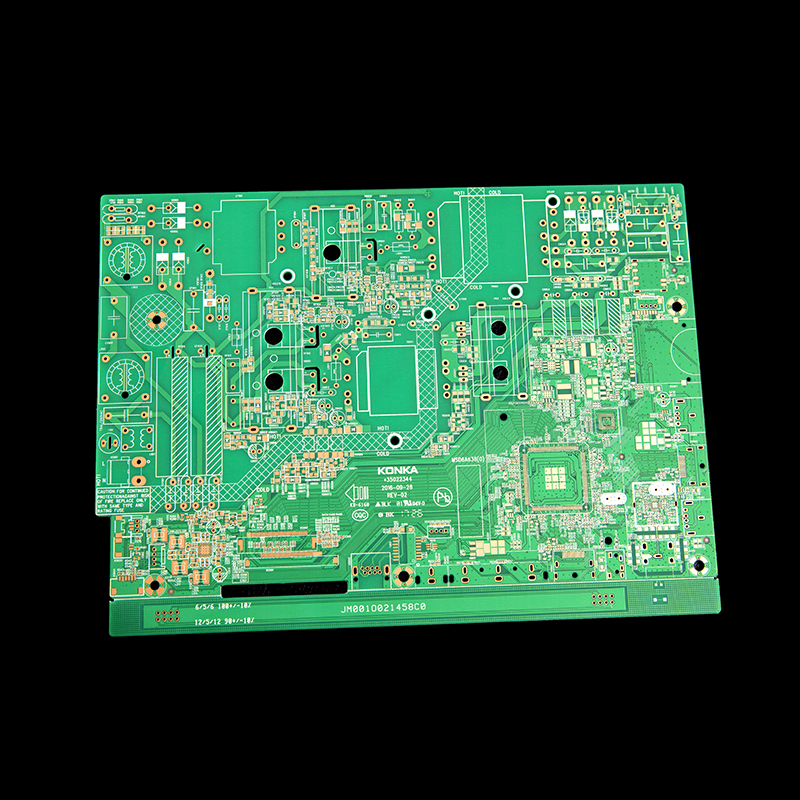

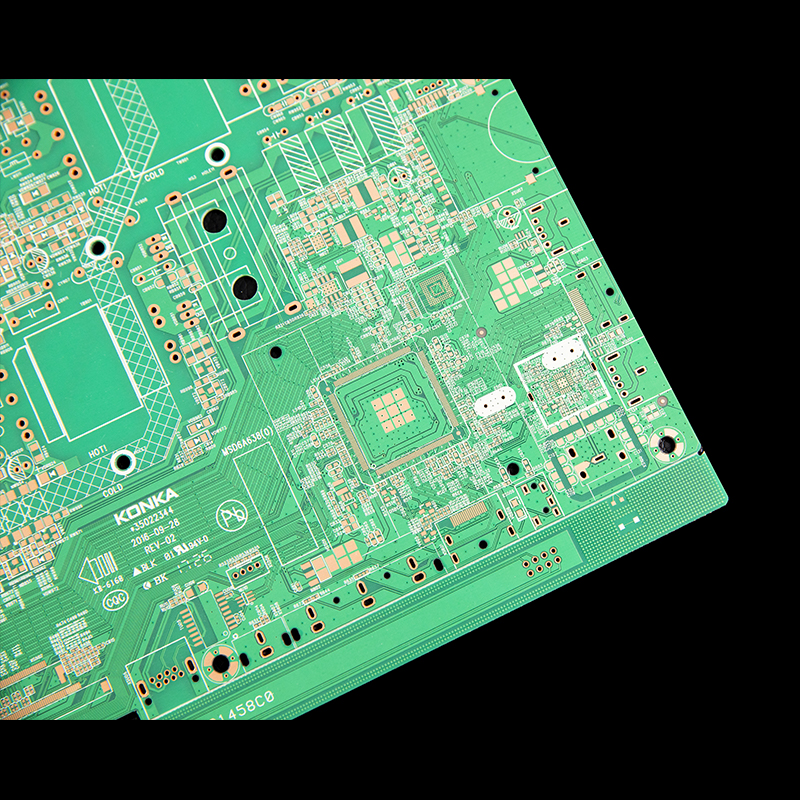

Печатные платы источников питания для бытовой техники
Печатная плата блока питания бытовой техники Боястар – высоконадёжная печатная плата, специально разработанная для модулей питания различной бытовой техники. Данная продукция широко применяется в платах питания кондиционеров, холодильников, стиральных машин, микроволновых печей, индукционных плит и рисоварок.
Описание
маркер
Обзор продукта
Печатная плата блока питания бытовой техники Боястар – высоконадёжная печатная плата, специально разработанная для модулей питания различной бытовой техники. Данная продукция широко применяется в платах питания кондиционеров, холодильников, стиральных машин, микроволновых печей, индукционных плит и рисоварок. Поддерживается проектирование плат от 2-х до 8-ми слоёв, что позволяет удовлетворять комплексным требованиям блоков питания бытовой техники по высокой надёжности, термостойкости и длительному сроку службы. Компания Боястар основана в 2008 году, имеет 18-летний опыт производства печатных плат и прошла международную сертификацию по стандарту ISO 9001 и другим стандартам.
Основные параметры и технологические возможности
Высоконадёжное проектирование для блоков питания: толщина меди от 0,5 oz до 6 oz, удовлетворяет требованиям по пропусканию тока и теплоотводу для блоков питания бытовой техники различной мощности.
Термостойкая основа: используется материал FR‑4 с высоким TG, что гарантирует хорошую термическую стабильность печатной платы при длительной работе бытовой техники.
Возможности точной трассировки: минимальная ширина проводника и зазор 2,5/2,5 mil ~ 4/4 mil (оценивается по чертежам), поддерживает точную разводку для микросхем управления питанием и силовых компонентов.
Гибкая толщина платы: толщина платы от 0,5 до 3,5 мм либо по оценке файла, подходит для монтажных требований конструкций различной бытовой техники.
Разнообразные виды финишной обработки поверхности: золочение погружением, горячее лужение (с свинцом / без свинца), OSP, серебрение погружением, лужение погружением, твёрдое гальваническое золочение и другие технологии.
Экологические и антигорючие нормы: вся линейка соответствует стандартам RoHS, REACH, класс горючести UL94 V‑0.
Мощности компании, система сертификации и экспортные лицензии
Компания Боястар накопила богатый производственный опыт в области печатных плат блоков питания бытовой техники. Площадь предприятия составляет 19000 квадратных метров, в штате работает более 150 сотрудников, месячная производственная мощность достигает 50 000 квадратных метров. У нас внедрена комплексная система контроля качества, установлено профессиональное испытательное оборудование, включая автоматическую оптическую инспекцию AOI и тестирование летающими иглами. Каждая партия продукции проходит строгий входной контроль сырья, контроль в процессе производства и 100-процентное тестирование электрических параметров. Инженерная группа выполняет оценку файлов Gerber и готовит официальное коммерческое предложение в течение 24 часов. Служба послепродажного обслуживания обязуется реагировать на претензии по качеству клиентов также за 24 часа. Стоимость изготовления пробных образцов полностью засчитывается при последующем серийном заказе.
Предприятие прошло три международные сертификации: система менеджмента качества ISO 9001, система экологического менеджмента ISO 14001, система менеджмента охраны труда и производственной безопасности ISO 45001, а также получило сертификат безопасности продукции UL (номер досье E528398). Сертификация UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, включает ряд жёстких испытаний на горючесть, электрическую изоляцию и другие показатели и служит ключевым разрешительным документом для поставок продукции Боястар в США, Канаду и другие страны Северной Америки. Полное соответствие четырём указанным системам сертификации подтверждает, что Боястар достигла передового международного уровня по управлению качеством, охране окружающей среды, охране труда и соответствию требованиям безопасности продукции, что позволяет полностью удовлетворять экспортным нормативным требованиям основных мировых рынков, включая Северную Америку и Евросоюз. Боястар готова стать вашим надёжным поставщиком печатных плат блоков питания бытовой техники благодаря стабильному качеству и полному комплексу сертификатов.
Таблица технических характеристик продукта
| Параметр | Диапазон спецификаций / Возможности |
| Основной материал | FR-4, FR-4 с высоким TG, FR-4 с высоким CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по файлу |
| Толщина платы | 0,5-3,5 мм, либо оценка по файлу |
| Толщина меди | 0,5 oz-6 oz, либо оценка по файлу |
| Минимальная ширина проводника и зазор | 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по файлу |
| Финишная обработка поверхности | золочение погружением, горячее лужение (с свинцом / без свинца), OSP, серебрение погружением, лужение погружением, твёрдое гальваническое золочение, либо по требованию заказчика |
| Цвет маски (сопротивление пайке) | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., либо по требованию заказчика |
| Цвет маркировочной надписи | чёрный / белый, другие цвета требуют технического рассмотрения |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10%, либо оценка по файлу |
