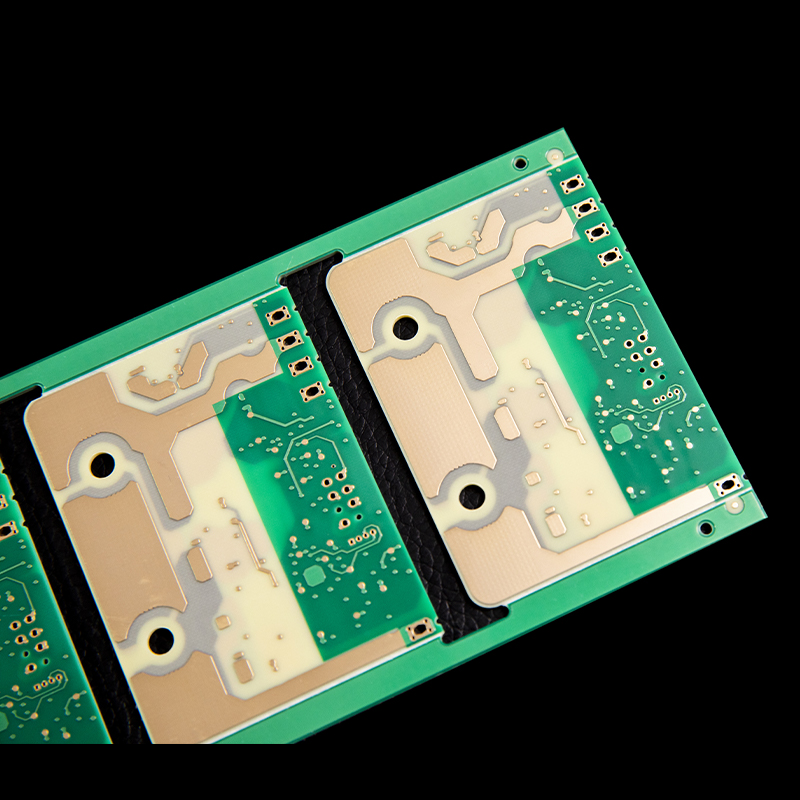

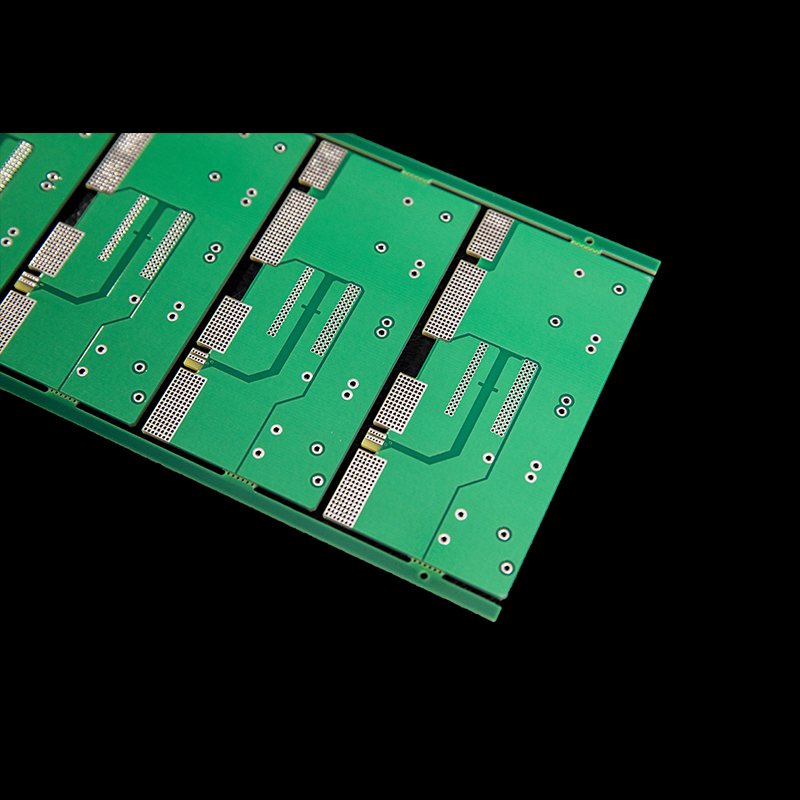

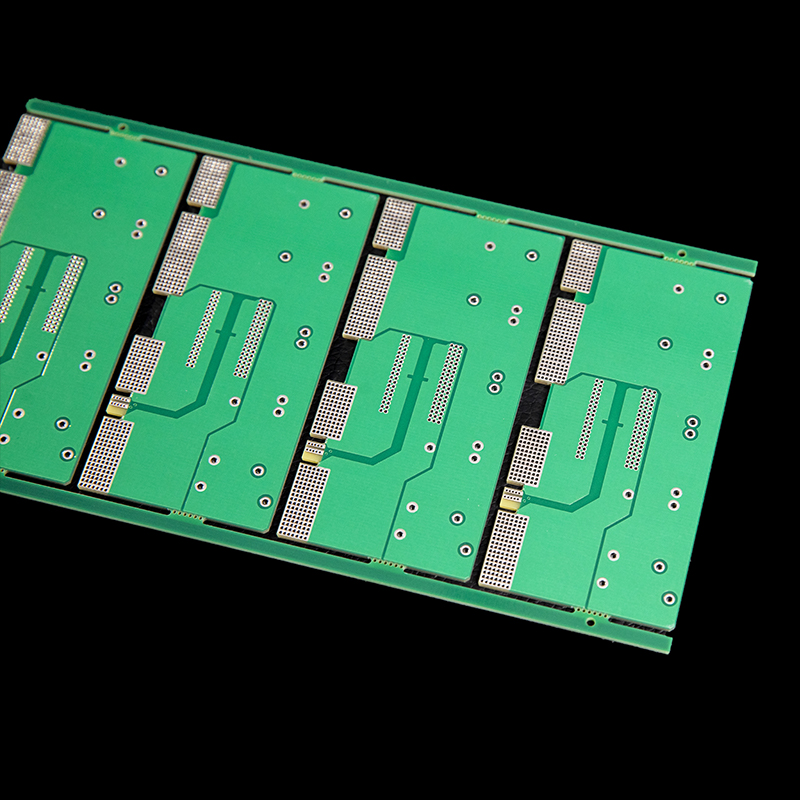

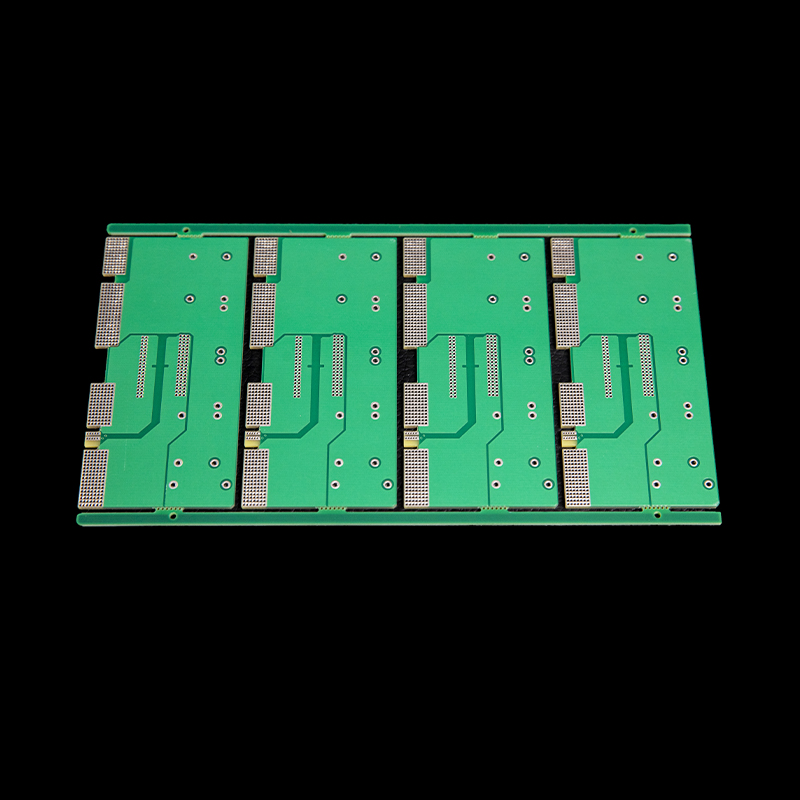

Печатные платы источников питания для новой энергетики
Высоконадёжные печатные платы источников питания Боястар для новой энергетики разработаны специально для оборудования электропитания в области новой энергетики и являются типичным представителем печатных плат для больших токов и высокой надёжности.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы источников питания Боястар для новой энергетики разработаны специально для оборудования электропитания в области новой энергетики и являются типичным представителем печатных плат для больших токов и высокой надёжности. Продукция широко применяется в таких устройствах электропитания новой энергетики, как солнечные инверторы, преобразователи для ветроэнергетики, преобразователи систем накопления энергии (PCS), силовые модули зарядных станций и другие. Поддерживается широкий диапазон толщины меди от 0,5 oz до 6 oz, что позволяет удовлетворять жёстким требованиям высокого напряжения, больших токов и длительного срока службы. Компания Боястар обладает 18-летним опытом производства печатных плат; в 2024 году она добилась важного прорыва в технологии толстой меди и освоила стабильное серийное производство.
Ключевые параметры и технологические возможности
Технология толстой меди для больших токов: поддерживается толщина меди от 0,5 oz до 6 oz; технология локального утолщения меди позволяет передавать более высокий ток, эффективно снижает нагрев линий и повышает долговременную надёжность силовых модулей.
Термостойкие базовые материалы: применяются материалы FR-4 с высоким Tg, что обеспечивает хорошую размерную стабильность и электроизоляционные свойства платы в режиме высокой мощности.
Высокоплотная прецизионная разводка: минимальная ширина проводников и зазоров — 4/4 mil (для серии с толстой медью в силу особенностей технологического процесса), толщина платы — от 0,5 до 3,5 мм или оценивается по файлам, что обеспечивает плотную интеграцию цепей управления питанием и силовых цепей.
Прецизионный контроль импеданса: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что гарантирует точную передачу сигналов обратной связи системы питания.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Компания Боястар уже 18 лет работает в области производства печатных плат и накопила богатый технологический опыт в области печатных плат с толстой медью. Компания располагает заводом площадью 19 000 м² и штатом более 150 сотрудников; ежемесячная производственная мощность достигает 50 000 м². Мы создали комплексную систему сквозной прослеживаемости качества на всех этапах производства, оснащены оборудованием автоматической оптической инспекции (AOI) и тестирования методом летающих щупов, что гарантирует соответствие электрических характеристик и внешнего вида каждой печатной платы источника питания требованиям заказчика. Компания владеет более чем 25 патентными технологиями и ежегодно добавляет от 5 до 10 патентов на новые технологические процессы, постоянно повышая производственные возможности. Служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по четырём международным системам: IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL охватывает такие строгие испытания, как горючесть, электрическая изоляция и термостойкость при старении, и является важной квалификацией для допуска продукции на рынок Северной Америки. Полный охват вышеуказанных сертификаций может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на передовую технологию толстой меди и совершенную систему сертификации, готова стать вашим надёжным поставщиком печатных плат источников питания для новой энергетики.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 4/4 mil (для серии с толстой медью в силу особенностей технологического процесса) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
связаться с нами
Сопутствующие популярные продукты
Прочие автомобильные печатные платы
Автомобильные печатные платы Боястар разработаны специально для различных автомобильных электронных устройств, не входящих в состав основных силовых систем.

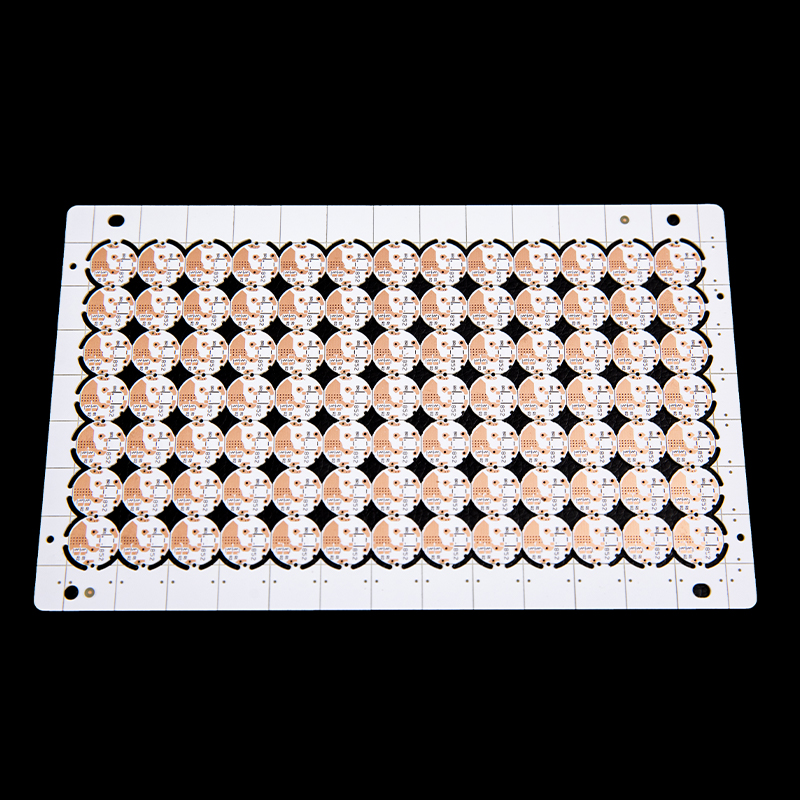

Односторонние печатные платы
Односторонняя печатная плата Боястар – одна из самых простых и широко применяемых печатных плат. Данная продукция находит широкое применение в блоках питания-адаптерах, драйверах светодиодного освещения, платах управления бытовой техникой, пультах дистанционного управления, системах контроля доступа и различных потребительских электронных изделиях.

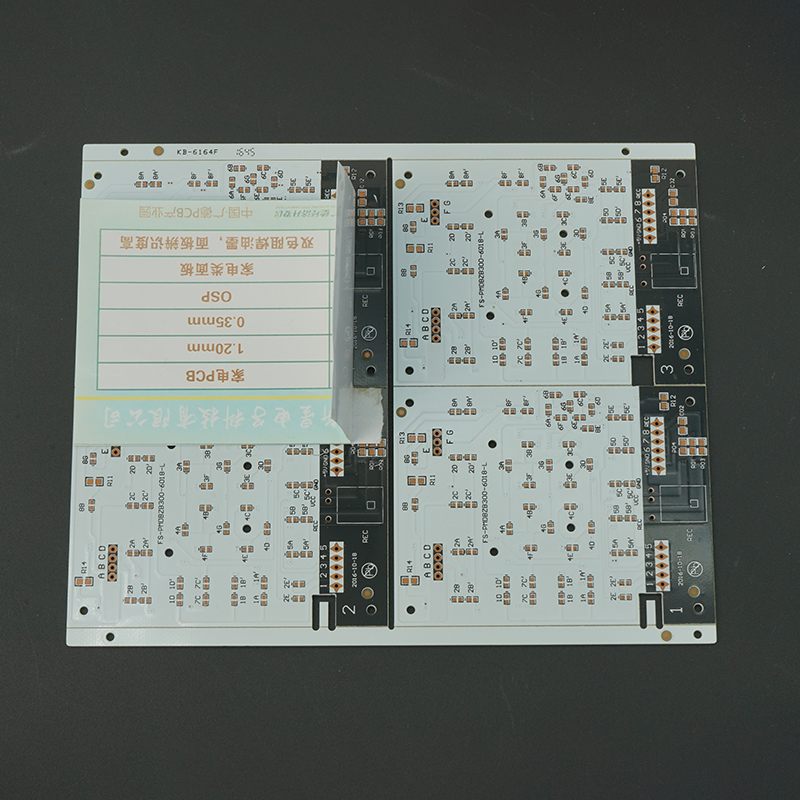

Печатные платы для интеллектуальной бытовой техники
Высоконадёжные печатные платы Боястар для интеллектуальной бытовой техники разработаны специально для различных интеллектуальных бытовых приборов.

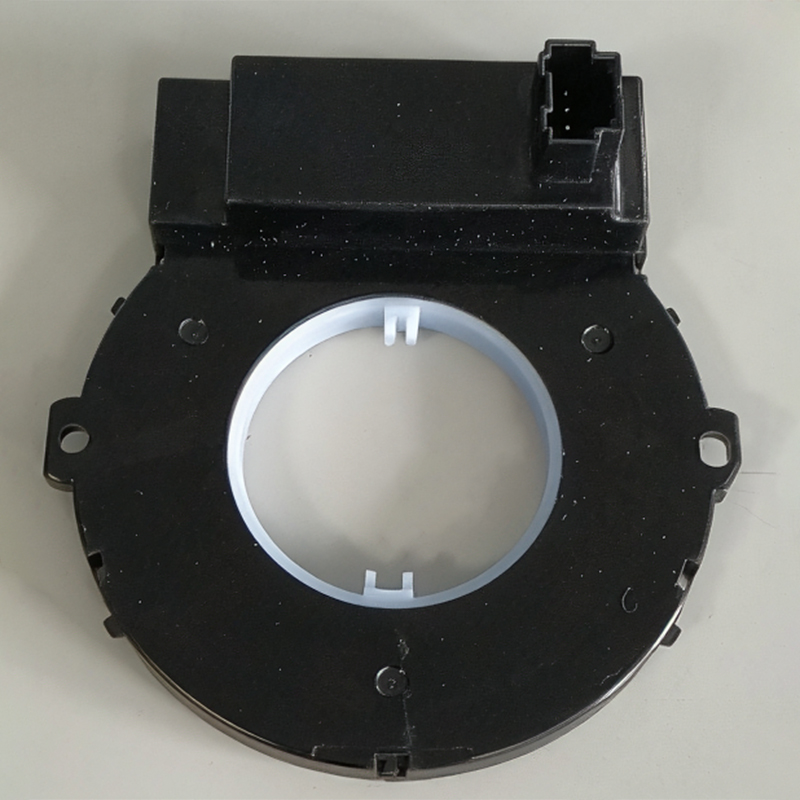

Подрулевой селектор передач
Доля на рынке OEM — около 5%; в 2023 году произведено 1 853 200 комплектов; 20 производственных линий; поставляется для SAIC, GAC, BAIC, Dongfeng Nissan, JMC, Iveco и др.; включает часовую пружину, датчик угла, подрулевой селектор передач.

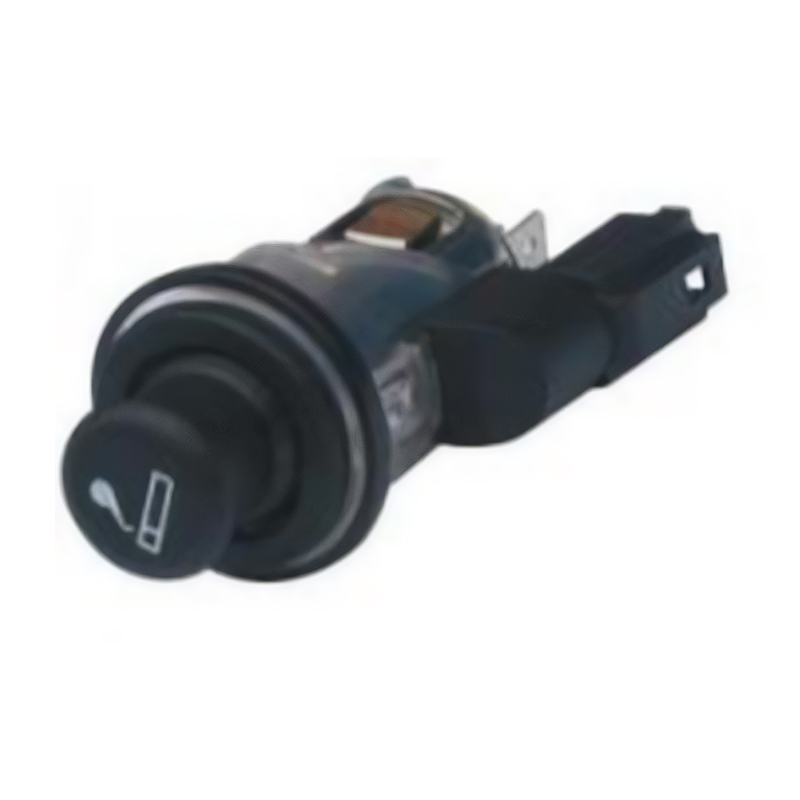

Прикуриватель
Устройство, защищённое государственным патентом (патент № 03232189.9); в 2023 году произведено 6,54 млн прикуривателей и 21,16 млн розеток питания; доля на внутреннем рынке Китая — 39%; поставляется для комплектации BYD, Toyota, Honda, Nissan, Geely, Great Wall и др.
Двенадцатислойные печатные платы
Двенадцатислойная печатная плата Боястар – это высококлассная многослойная печатная плата для топ-уровневых системных приложений. Данная продукция широко используется в высококлассных магистральных маршрутизаторах, коммуникационном оборудовании ядра сети, крупном медицинском оборудовании для визуализации, платформах высокопроизводительных вычислений и электронных системах военного назначения.
Печатные платы с горячим лужением
Печатная плата HASL от Боястар изготавливается с финишной обработкой лужением со свинцом. Данный продукт широко применяется при производстве потребительской электроники, плат управления бытовой техникой, промышленного оборудования и модулей питания и других универсальных электронных изделий.

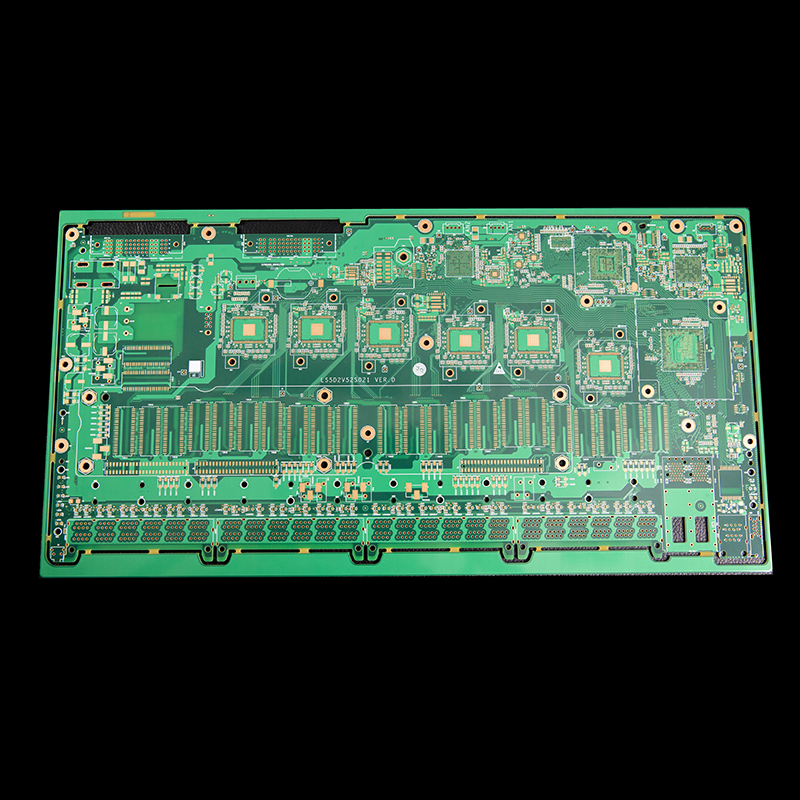

Печатные платы с контролем импеданса
Печатная плата с контролем импеданса от Боястар разработана специально для передачи высокоскоростных сигналов и высокочастотных применений.

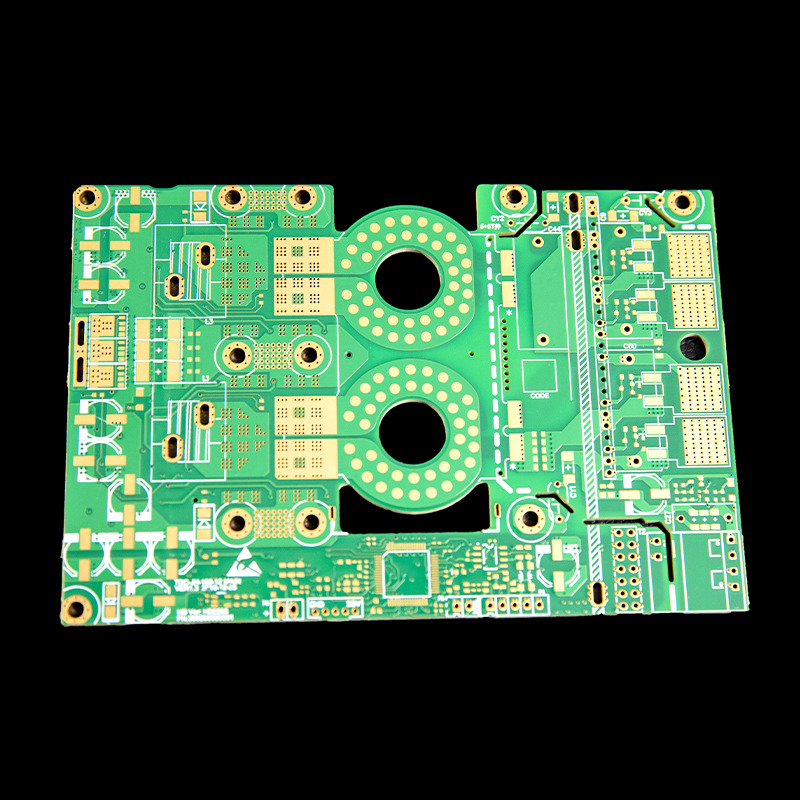

Шестислойные печатные платы
Шестислойная печатная плата Боястар является одной из популярных высокопроизводительных многослойных печатных плат. Данная продукция широко используется в контроллерах промышленной автоматизации, оборудовании коммуникационных базовых станций, блоках управления автомобильной электроникой, материнских платах серверов, медицинском оборудовании для визуализации и высококлассной потребительской электронике.
Выходные печатные платы
Выходные печатные платы Боястар разработаны специально для модулей вывода сигналов и мощности в различном промышленном оборудовании и системах управления.
Печатные платы с иммерсионным оловом
Печатная плата ImSn от Боястар изготовлена с финишной обработкой иммерсионным оловом. Данный продукт широко применяется в автомобильной электронике, коммуникационном оборудовании, промышленном управлении и прецизионных приборах и других областях с повышенными требованиями к паяемости.

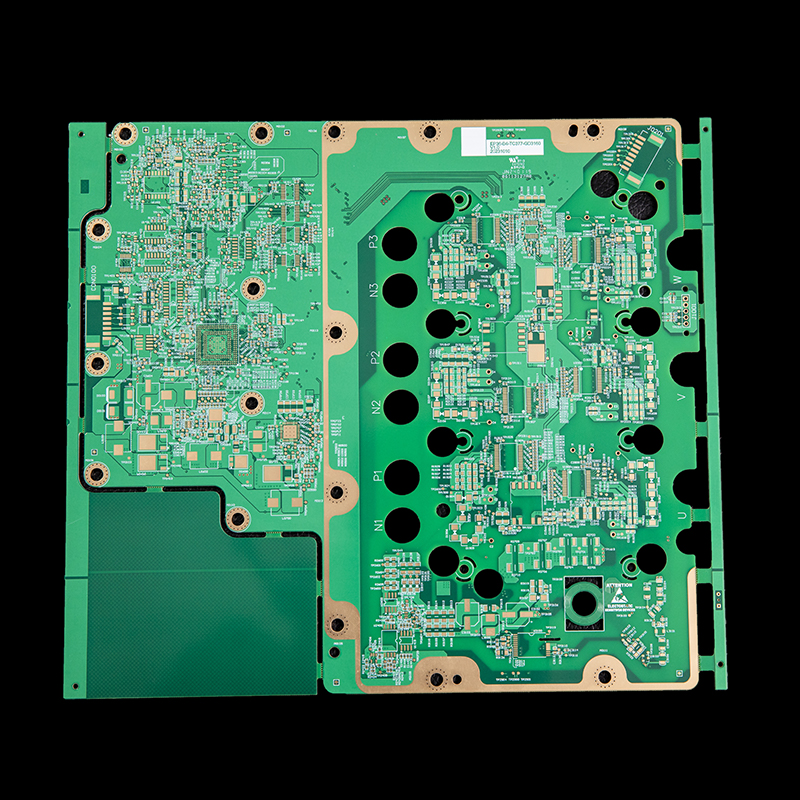

Печатные платы с медью 6 oz
Печатная плата с медной фольгой 6 oz от Боястар является моделью наивысшей спецификации в линейке плат с толстой медью и обладает максимальной пропускной способностью по току. Данный продукт разработан специально для условий с предельной мощностью: сверхмощных блоков питания, силовой электроники рельсового транспорта, крупных промышленных преобразователей частоты, преобразователей ветрогенераторов и источников питания для электролиза и гальваники.

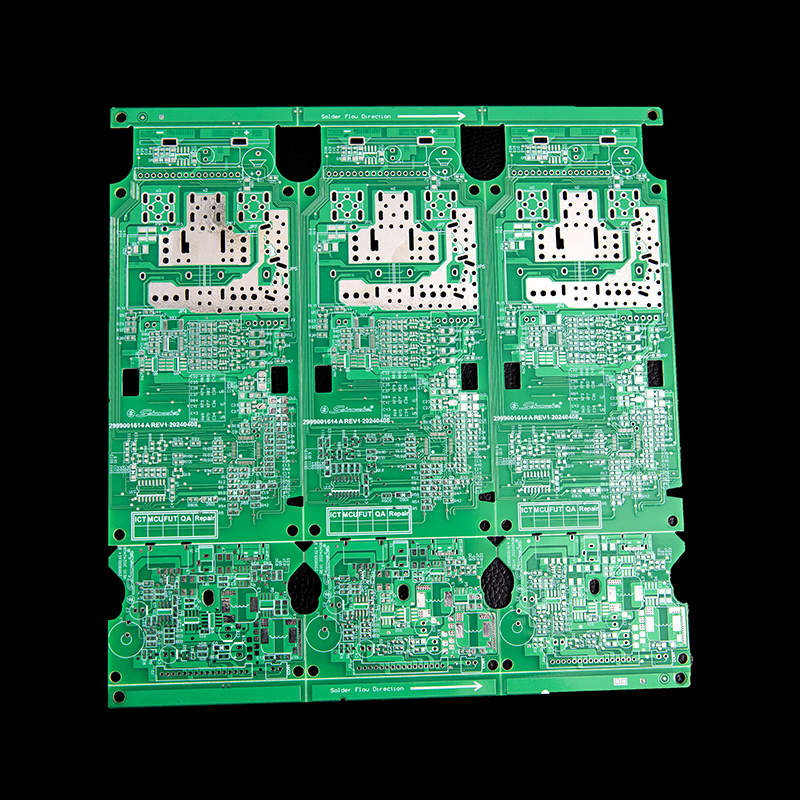

Жёсткие печатные платы для бытового и медицинского оборудования
Жёсткие печатные платы Боястар для бытовой и медицинской аппаратуры специально разработаны для бытовых приборов и медицинского оборудования низкого риска. Они являются основными печатными платами для бытовых кислородных концентраторов, приборов для измерения артериального давления, термометров-измерителей температуры, бытовых аппаратов ИВЛ, реабилитационно-физиотерапевтического оборудования, кулеров для воды и очистителей воздуха.

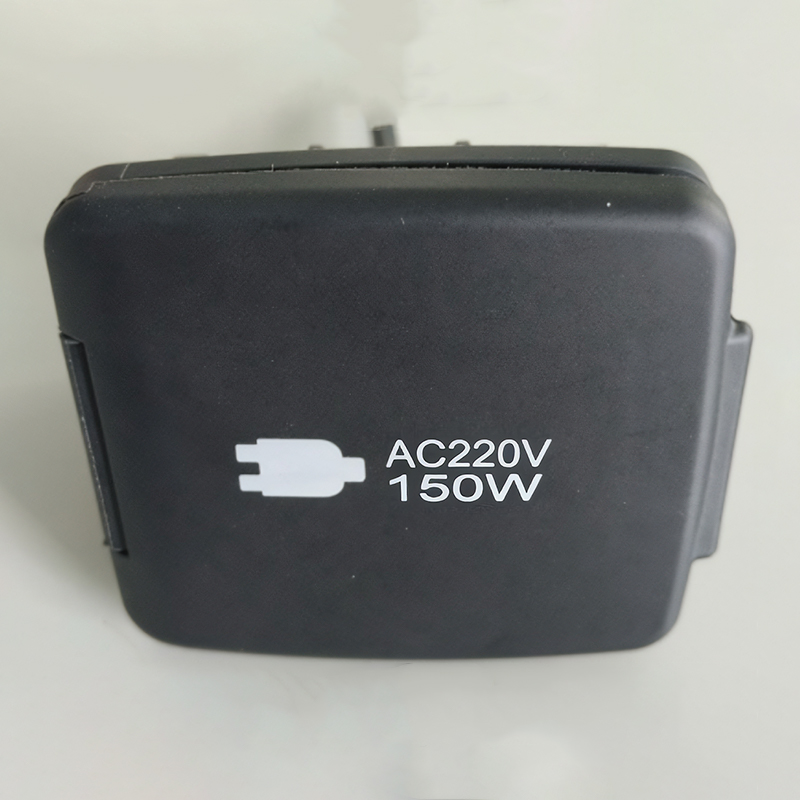

Автомобильная розетка питания 220 В
Прямые поставки от поставщика первого уровня на заводы автопроизводителей; среди клиентов — Xiaomi, Li Auto, Aion, SAIC и др.; доступны зарубежные версии (для рынков Ближнего Востока и Европы).

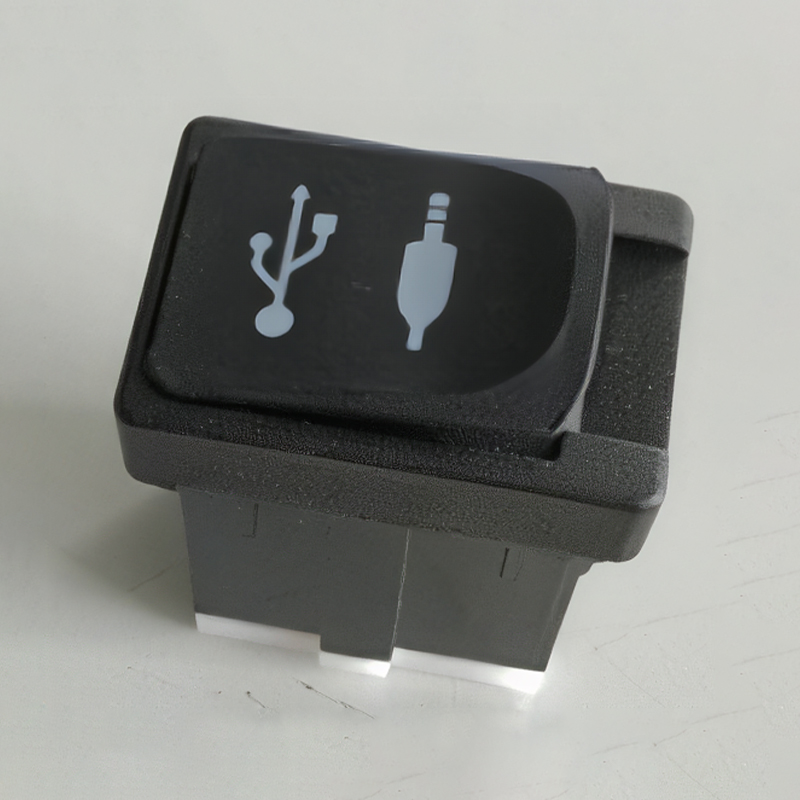

Серия USB
Поддержка PD60W + QC3.0 и связи CarPlay; защита от перенапряжения и перегрузки по току (режим «икания»); в 2023 году объём продаж составил 3,24 млн шт.; поставляется для комплектации GAC Trumpchi, JMC Ford, Li Auto, Dongfeng Peugeot Citroën (Shenlong), SAIC, Sinotruk и др.

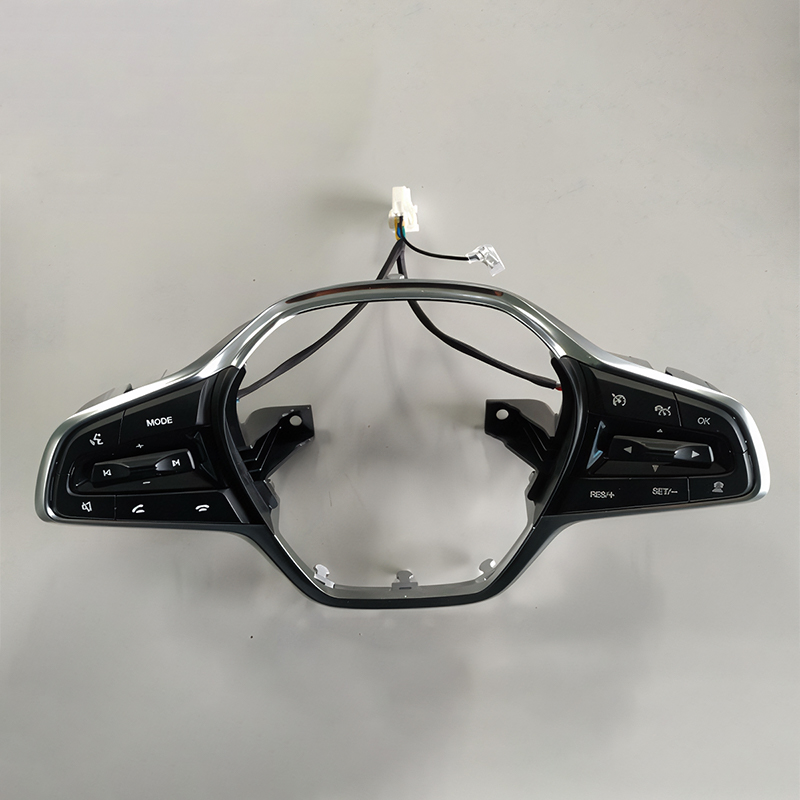

Переключатели на рулевом колесе
