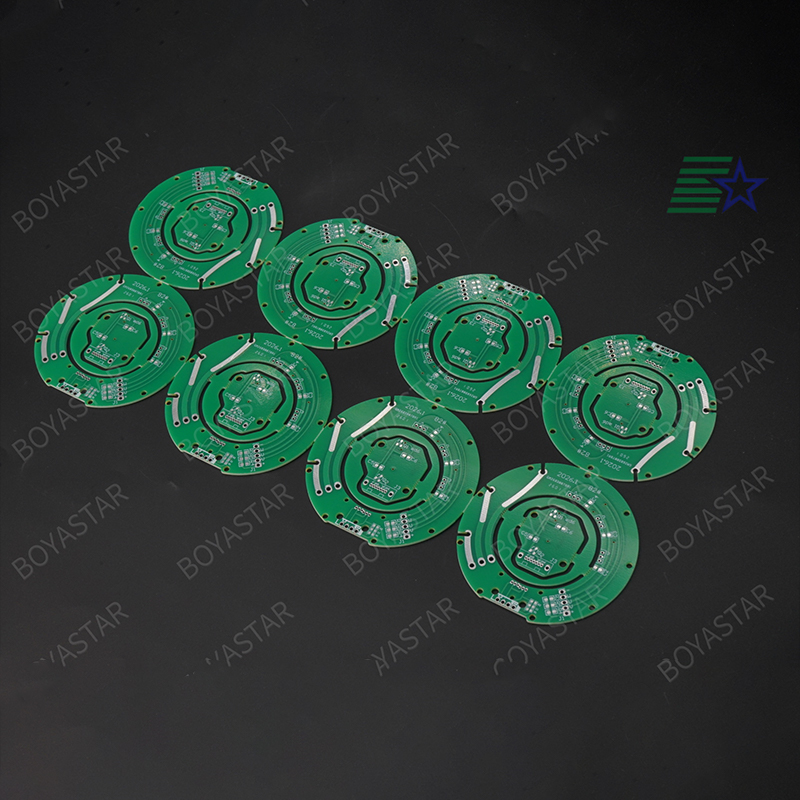

Печатные платы с горячим лужением
Печатная плата HASL от Боястар изготавливается с финишной обработкой лужением со свинцом. Данный продукт широко применяется при производстве потребительской электроники, плат управления бытовой техникой, промышленного оборудования и модулей питания и других универсальных электронных изделий.
Описание
маркер
Обзор продукта
Печатная плата HASL от Боястар изготавливается с финишной обработкой лужением со свинцом. Данный продукт широко применяется при производстве потребительской электроники, плат управления бытовой техникой, промышленного оборудования и модулей питания и других универсальных электронных изделий. Технология HASL (горячее воздушное выравнивание припоя) наносит оловянно-свинцовый сплав на медную поверхность, обеспечивая хорошую паяемость и экономичность, и является одной из наиболее широко используемых технологий финишной обработки на сегодняшний день. Боястар была основана в 2008 году и имеет 18-летний профессиональный опыт производства печатных плат.
Основные параметры и технологические возможности
Финишная обработка HASL: технология горячего воздушного выравнивания припоя наносит оловянно-свинцовый сплав на медную поверхность, эффективно защищая медь и обеспечивая отличную паяемость, технология отработанная и стабильная.
Отличная паяемость: поверхность после HASL обладает хорошей смачиваемостью, поддерживает ручную пайку, пайку оплавлением и другие технологические режимы пайки.
Экономичность и эффективность: технология HASL отличается низкой себестоимостью и является идеальным вариантом финишной обработки для серийного изготовления печатных плат универсальной электронной продукции.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует соответствующим экологическим требованиям, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает отработанными возможностями для крупносерийного производства печатных плат HASL. Предприятие оснащено специализированной линией HASL, системой автоматической оптической инспекции AOI и другим профессиональным оборудованием. Каждая партия продукции проходит строгий входной контроль исходных материалов и контроль производственного процесса. Инженерная команда выполняет оценку Gerber-файлов и выдаёт официальное коммерческое предложение в течение 24 часов, сервисная команда обязуется реагировать на претензии клиентов по качеству в течение 24 часов.
Компания прошла три международные сертификации ISO 9001, ISO 14001, ISO 45001 и получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат включает строгие испытания на воспламеняемость, электрическую изоляцию и другие показатели, является важным допуском для североамериканского рынка. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, HASL (со свинцом / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
