Продукция

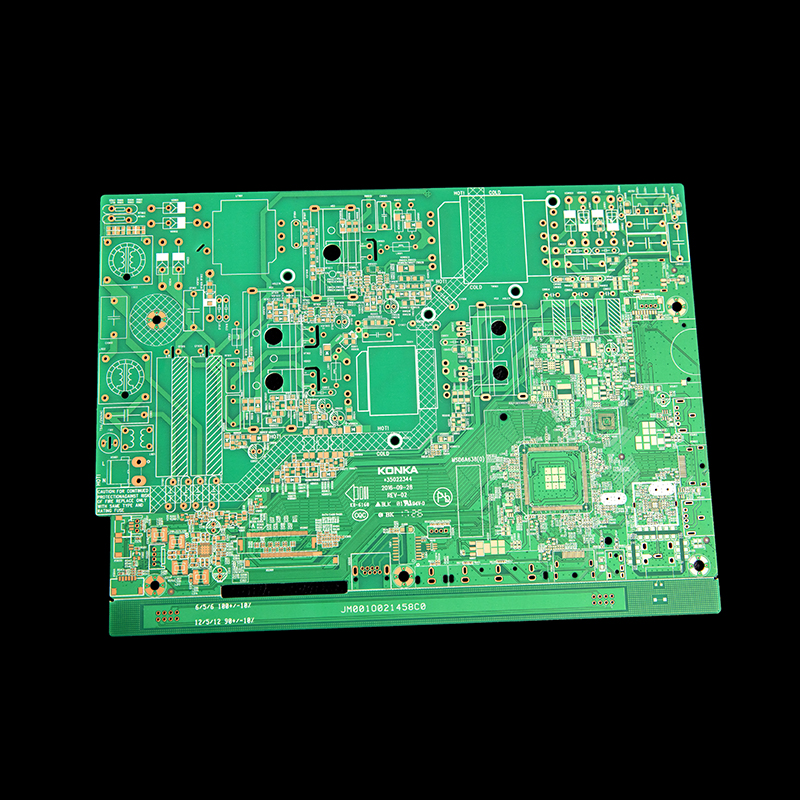

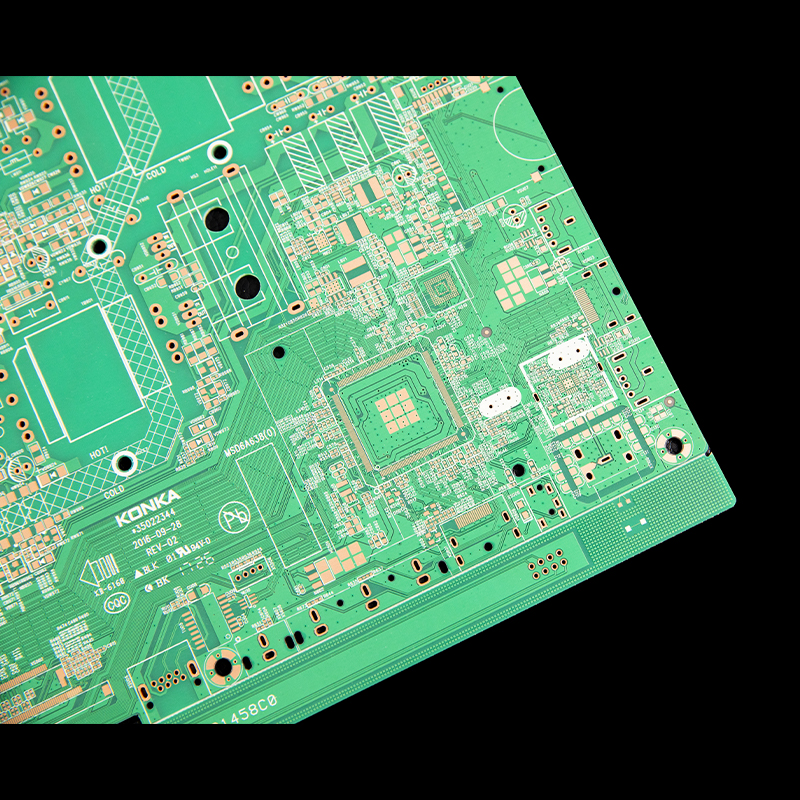

Печатные платы с покрытием OSP
Печатная плата OSP от Боястар изготовлена с финишной обработкой OSP. Данный продукт широко используется при серийном производстве потребительской электроники, плат управления бытовой техникой, коммуникационного оборудования и другой электронной продукции.
Описание
маркер
Обзор продукта
Печатная плата OSP от Боястар изготовлена с финишной обработкой OSP. Данный продукт широко используется при серийном производстве потребительской электроники, плат управления бытовой техникой, коммуникационного оборудования и другой электронной продукции. С помощью химической обработки на медной поверхности формируется наноразмерная органическая защитная пленка, которая эффективно предотвращает окисление меди. Защитная пленка испаряется во время пайки и не оказывает влияния на качество паяных соединений. Боястар была основана в 2008 году и имеет 18-летний профессиональный опыт производства печатных плат.
Основные параметры и технологические возможности
Органическая защитная пленка OSP: химическим путём на медной поверхности формируется наноразмерная органическая защитная плёнка, эффективно предотвращающая окисление меди. Защитная плёнка испаряется во время пайки, не влияя на качество паяных соединений.
Отличная ровность поверхности: очень тонкая плёнка OSP обеспечивает превосходную ровность поверхности, особенно подходит для поверхностного монтажа компонентов с мелким шагом выводов.
Экологичная технология: технология OSP не содержит тяжелых металлов, таких как свинец, никель и золото, является одним из наиболее экологичных вариантов финишной обработки печатных плат.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает отработанными производственными мощностями и богатым опытом серийного выпуска в области финишной обработки OSP. Предприятие оснащено специализированной производственной линией OSP, системой автоматической оптической инспекции AOI и другим профессиональным оборудованием. Каждая партия продукции проходит строгий входной контроль исходных материалов и контроль производственного процесса. Инженерная команда выполняет оценку Gerber-файлов и выдаёт официальное коммерческое предложение в течение 24 часов, сервисная команда обязуется реагировать на претензии клиентов по качеству в течение 24 часов.
Компания прошла три международные сертификации ISO 9001, ISO 14001, ISO 45001 и получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат включает строгие испытания на воспламеняемость, электрическую изоляцию и другие показатели и является важным допуском для североамериканского рынка. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, HASL (со свинцом / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
