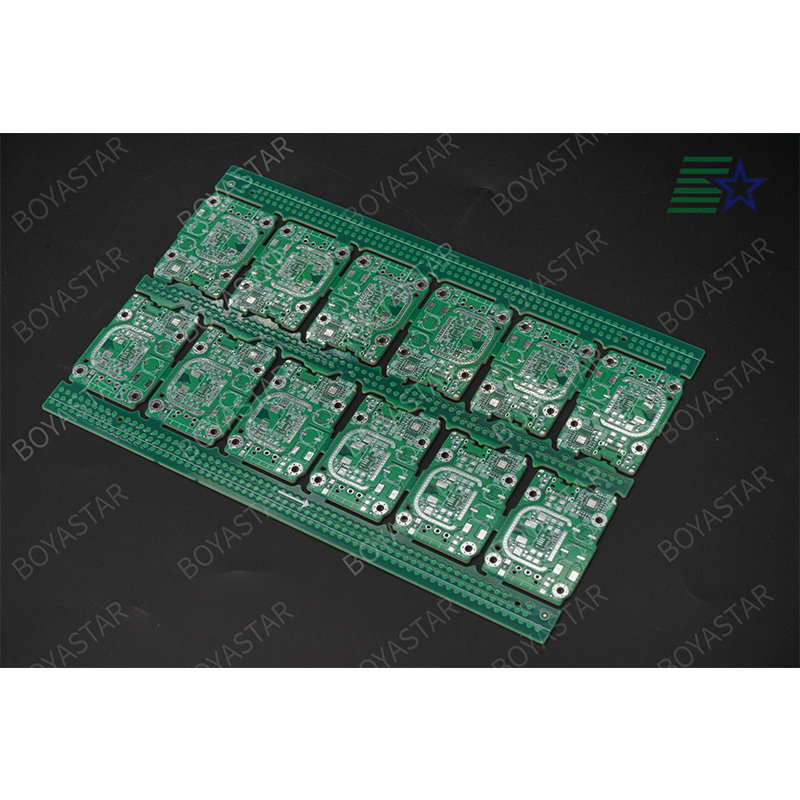

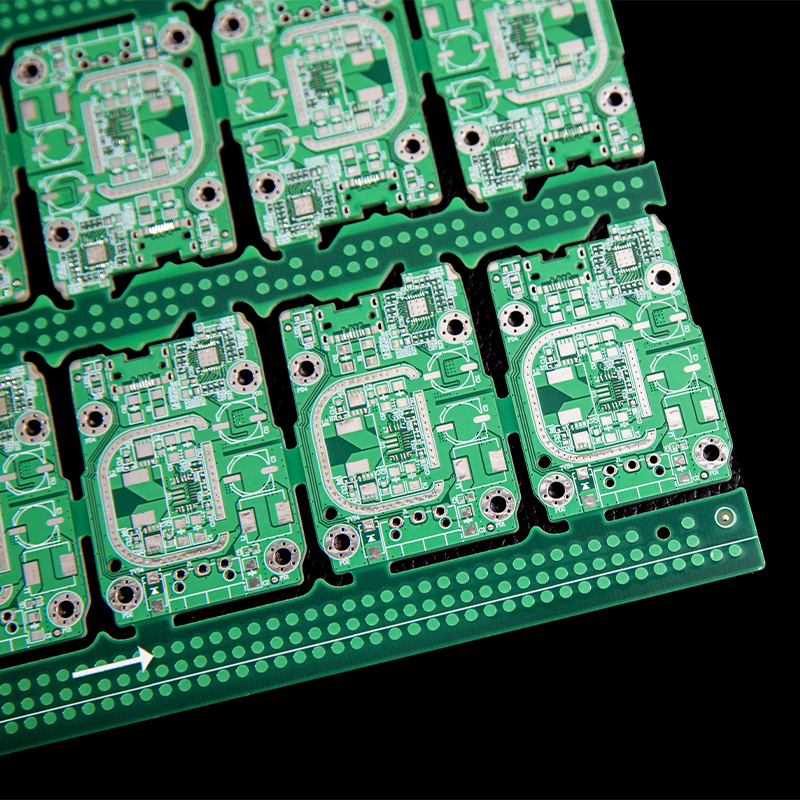

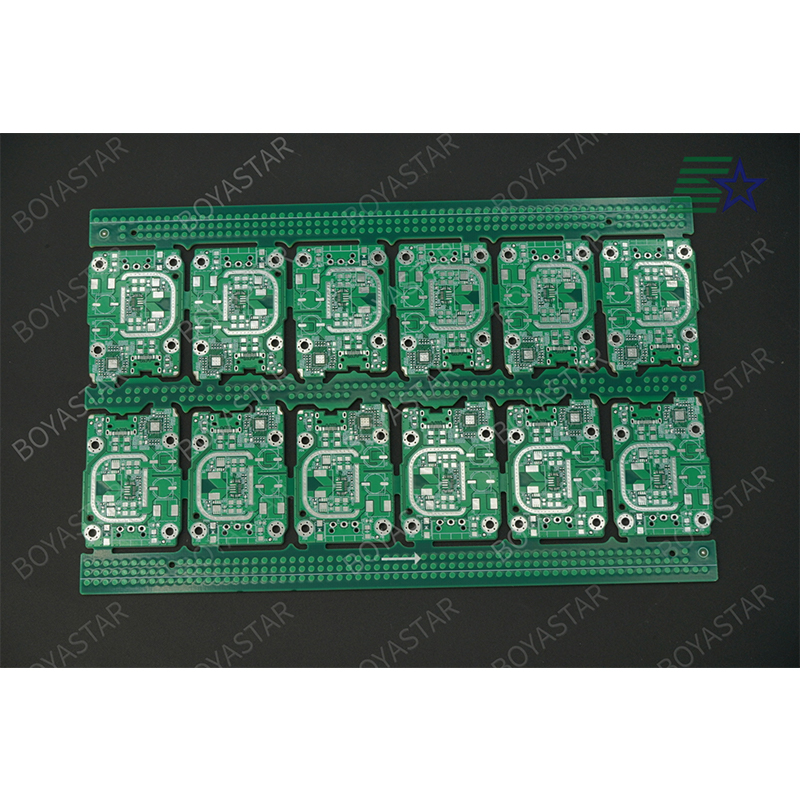

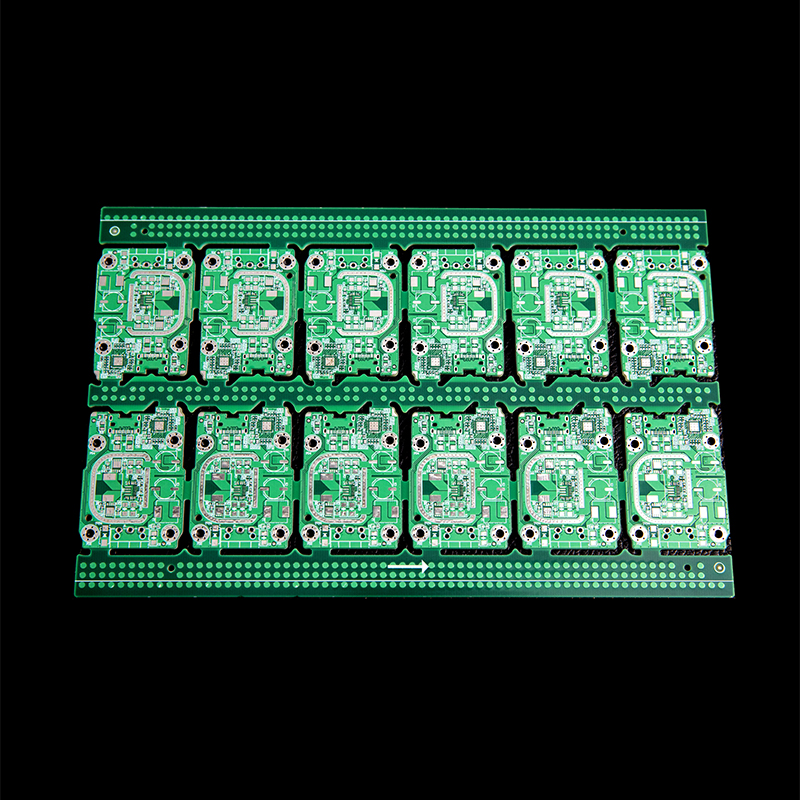

Прочие автомобильные печатные платы
Автомобильные печатные платы Боястар разработаны специально для различных автомобильных электронных устройств, не входящих в состав основных силовых систем.
Описание
маркер
Обзор продукции
Автомобильные печатные платы Боястар разработаны специально для различных автомобильных электронных устройств, не входящих в состав основных силовых систем. Продукция широко применяется в таких вспомогательных автомобильных электронных устройствах, как системы управления кузовом, модули управления освещением, блоки управления дверями и окнами, модули управления сиденьями, системы контроля давления в шинах (TPMS) и другие. Поддерживается гибкая конструкция от 2 до 20 слоёв, что позволяет удовлетворять комплексным требованиям автомобильной электроники к вибростойкости, работе в широком температурном диапазоне и долговременной надёжности. Компания Боястар основана в 2008 году и уже 18 лет работает в области производства печатных плат, а также прошла сертификацию IATF 16949 системы менеджмента качества в автомобильной промышленности.
Ключевые параметры и технологические возможности
Работа в широком температурном диапазоне: применяется базовый материал FR-4 с высоким Tg, что обеспечивает стабильные электрические характеристики и механическую прочность платы в широком диапазоне температур.
Гибкое количество слоёв и толщина платы: поддерживается конструкция от 2 до 20 слоёв, толщина платы — от 0,5 до 3,5 мм или оценивается по файлам, что соответствует конструктивным и монтажным требованиям различных автомобильных электронных устройств.
Широкий выбор толщины меди: предлагаются варианты толщины меди от 0,5 oz до 6 oz, что удовлетворяет потребности в токонесущей способности модулей различной мощности, включая управление освещением и приводы дверей и окон.
Высокоплотная разводка: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживается всё более сложная функциональная интеграция модулей управления кузовом.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение, что соответствует различным требованиям к пайке и условиям эксплуатации.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Компания Боястар располагает заводом площадью 19 000 м² и штатом более 150 сотрудников; ежемесячная производственная мощность достигает 50 000 м². В области автомобильной электроники мы накопили богатый опыт работы с продукцией. Компания создала полноценную систему сквозной прослеживаемости качества на всех этапах производства, оснащена оборудованием автоматической оптической инспекции (AOI) и тестирования методом летающих щупов; для каждой партии продукции выполняется 100% тестирование электрических характеристик, что обеспечивает достижение цели нулевого уровня дефектов при отгрузке. Наша инженерная команда обладает богатым опытом производства автомобильных печатных плат и может предоставить клиентам профессиональную оценку технологичности конструкции.
Компания прошла сертификацию по четырём международным системам: IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификацию безопасности продукции UL (номер файла E528398). IATF 16949 — наиболее строгий стандарт менеджмента качества в автомобильной отрасли, а сертификация безопасности продукции UL является важной квалификацией для допуска продукции на рынок Северной Америки и охватывает ряд жёстких испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении. Указанные сертификации всесторонне охватывают менеджмент качества, охрану окружающей среды, охрану труда и безопасность, а также соответствие требованиям безопасности продукции и могут в полной мере удовлетворять экспортным требованиям основных мировых рынков. Компания Боястар, опираясь на прочный технологический опыт и совершенную систему сертификации, готова стать вашим надёжным долгосрочным партнёром в области автомобильных печатных плат.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
