Печатные платы для автомобилей на новых источниках энергии

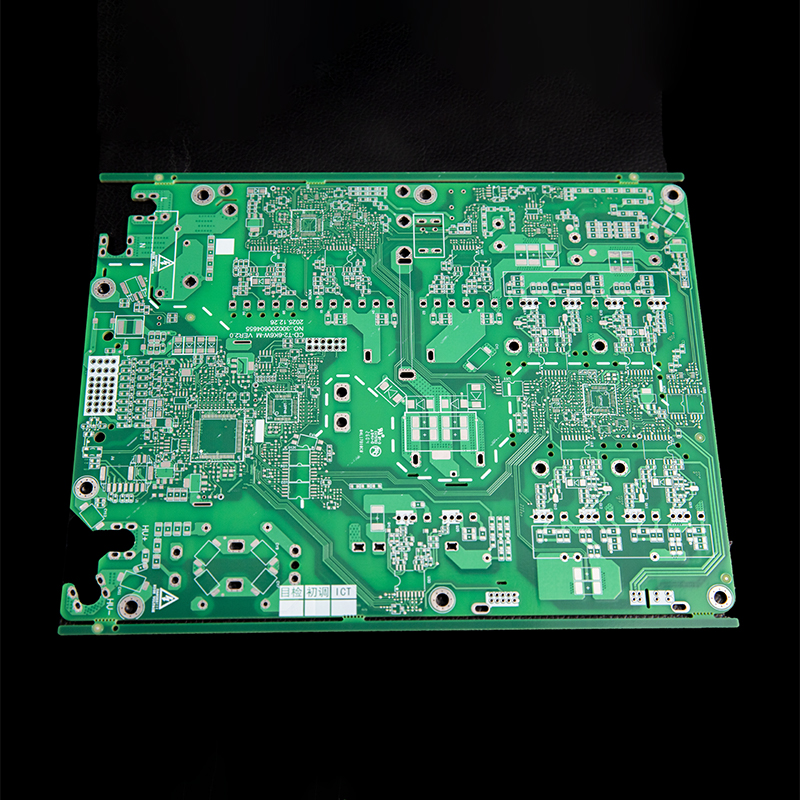

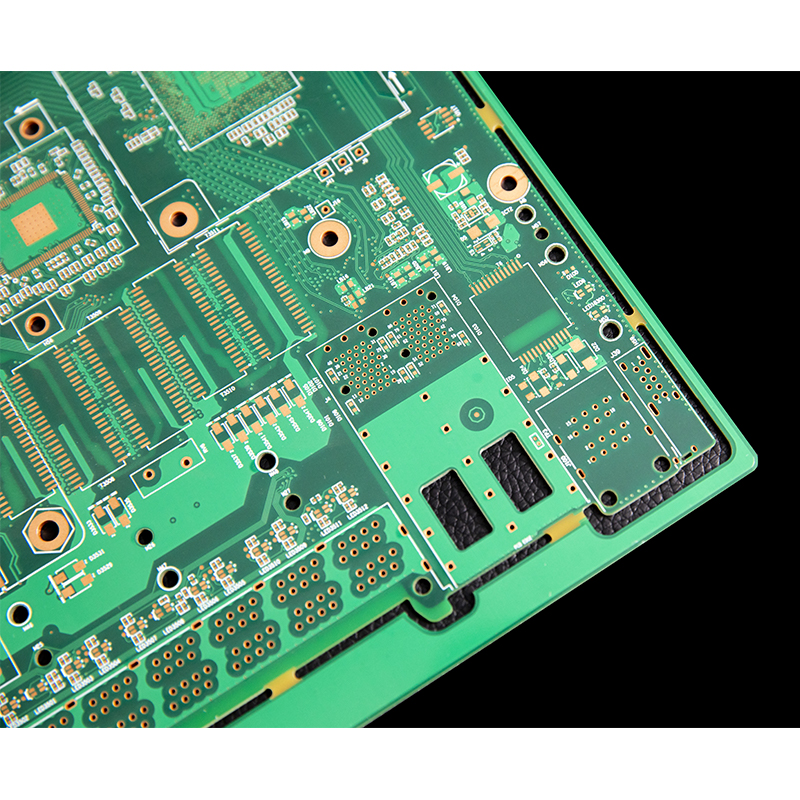

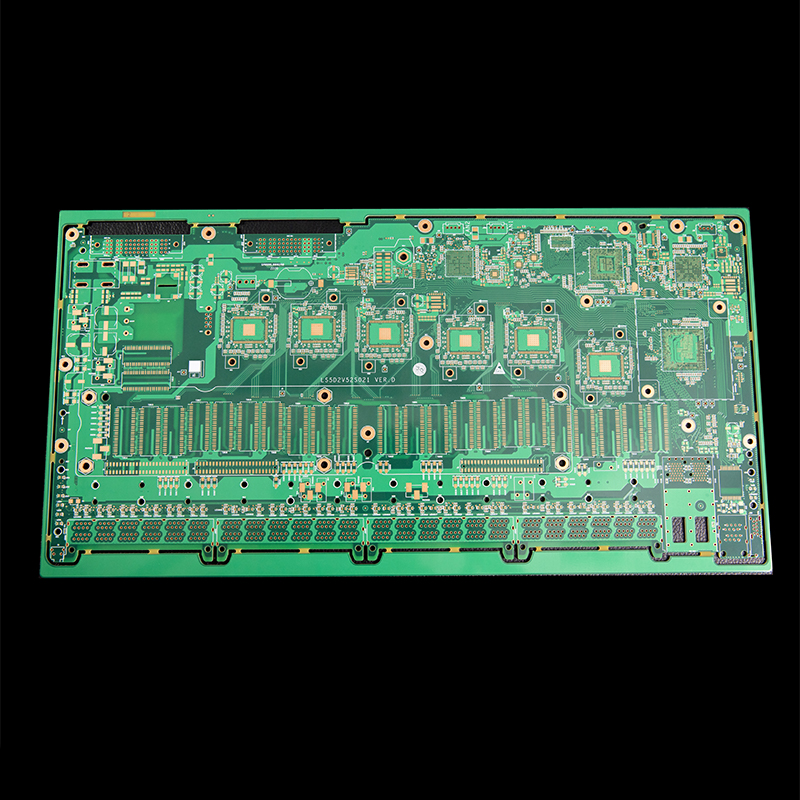

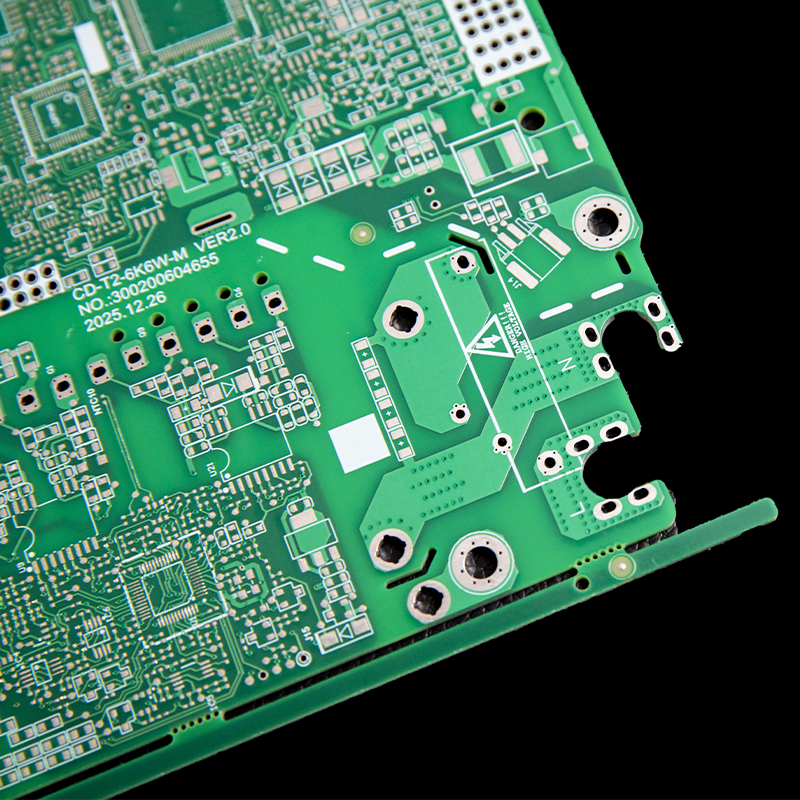

Высоконадёжные печатные платы Боястар для автомобилей на новых источниках энергии разрабатываются на заказ для ключевых электронных систем электромобилей и гибридных автомобилей.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы Боястар для автомобилей на новых источниках энергии разрабатываются на заказ для ключевых электронных систем электромобилей и гибридных автомобилей. Продукция широко применяется в таких критически важных компонентах, как системы управления батареями (BMS), контроллеры привода электродвигателя, бортовые зарядные устройства (OBC), преобразователи DC-DC и других. В ней используются материалы FR-4 с высоким Tg, что позволяет эксплуатировать платы при температуре выше 150 °C и удовлетворять жёсткие требования автомобилей на новых источниках энергии к высокой надёжности, термостойкости и длительному сроку службы. В 2017 году Боястар получила сертификацию IATF 16949 системы менеджмента качества в автомобильной промышленности и глубоко интегрирована в цепочки поставок ведущих китайских и зарубежных брендов автомобилей на новых источниках энергии.
Ключевые параметры и технологические возможности
Термостойкие базовые материалы: применяются материалы FR-4 с высоким Tg, обеспечивающие стабильные электроизоляционные свойства и механическую прочность плат в режимах высокой температуры и высокой мощности.
Технология толстой меди для больших токов: поддерживается толщина меди от 0,5 oz до 6 oz; технология локального утолщения меди удовлетворяет потребности линий с большим током в BMS и контроллерах привода в токонесущей способности и отводе тепла.
Высокоплотная прецизионная разводка: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживается плотная интеграция сложных цепей управления и силовых цепей, что соответствует тенденции миниатюризации электронных систем автомобилей на новых источниках энергии.
Прецизионный контроль импеданса: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает стабильную передачу сигналов шины CAN и высокоскоростной связи в сложной электромагнитной обстановке.
Разнообразная обработка поверхности: предлагаются различные решения, включая иммерсионное золочение (ENIG), горячее лужение (со свинцом / без свинца), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение, что отвечает различным технологиям пайки и требованиям долговременной надёжности.
Экологические и противопожарные стандарты: вся серия соответствует экологическим стандартам RoHS и REACH и достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Боястар уже 18 лет работает в области производства печатных плат. В 2024 году компания добилась важного прорыва в технологии печатных плат с толстой медью и освоила стабильное серийное производство, что дополнительно укрепило её технологический потенциал в области электроники для автомобилей на новых источниках энергии. Компания располагает современным заводом площадью 19 000 м² и штатом более 150 сотрудников; ежемесячная производственная мощность достигает 50 000 м², что позволяет гибко обеспечивать выполнение заказов — от опытных образцов до крупных серий. Мы создали строгую систему сквозной прослеживаемости качества на всех этапах производства, оснащены оборудованием автоматической оптической инспекции (AOI) и тестирования методом летающих щупов; каждая партия продукции соответствует стандарту нулевого уровня дефектов. Служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть полностью зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по четырём международным системам: IATF 16949 (система менеджмента качества в автомобильной промышленности), ISO 9001, ISO 14001, ISO 45001, а также получила сертификацию безопасности продукции UL (номер файла E528398). IATF 16949 — наиболее строгий стандарт менеджмента качества в автомобильной отрасли, а сертификация безопасности продукции UL является важным допуском на рынок Северной Америки и охватывает ряд жёстких испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении. Указанные сертификации всесторонне охватывают качество, экологию, охрану труда и безопасность, а также безопасность продукции и могут в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на передовую технологию толстой меди и совершенную систему сертификации, готова стать вашим надёжным поставщиком печатных плат для автомобилей на новых источниках энергии.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
