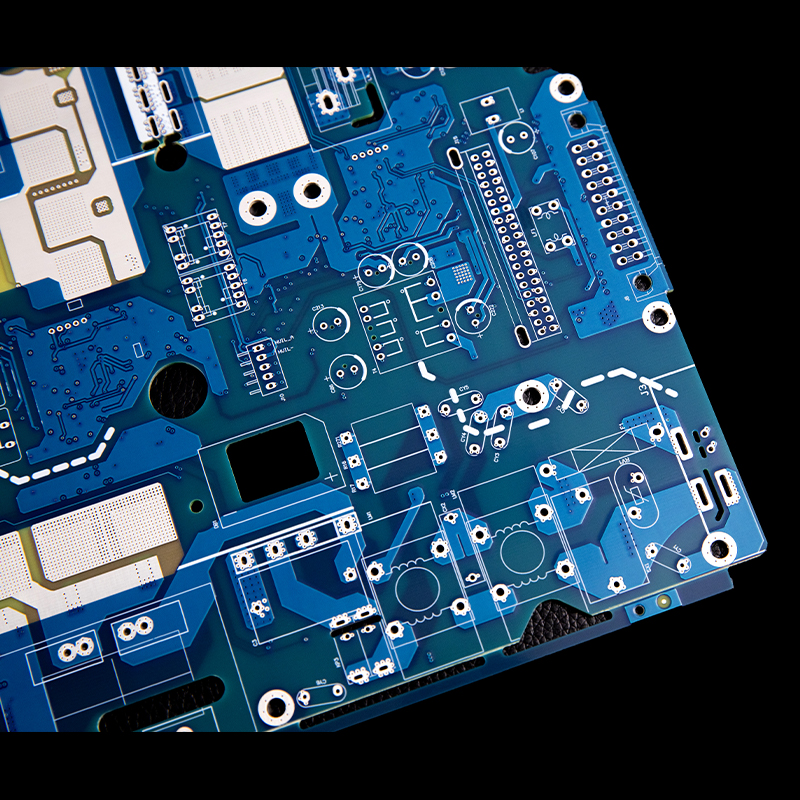

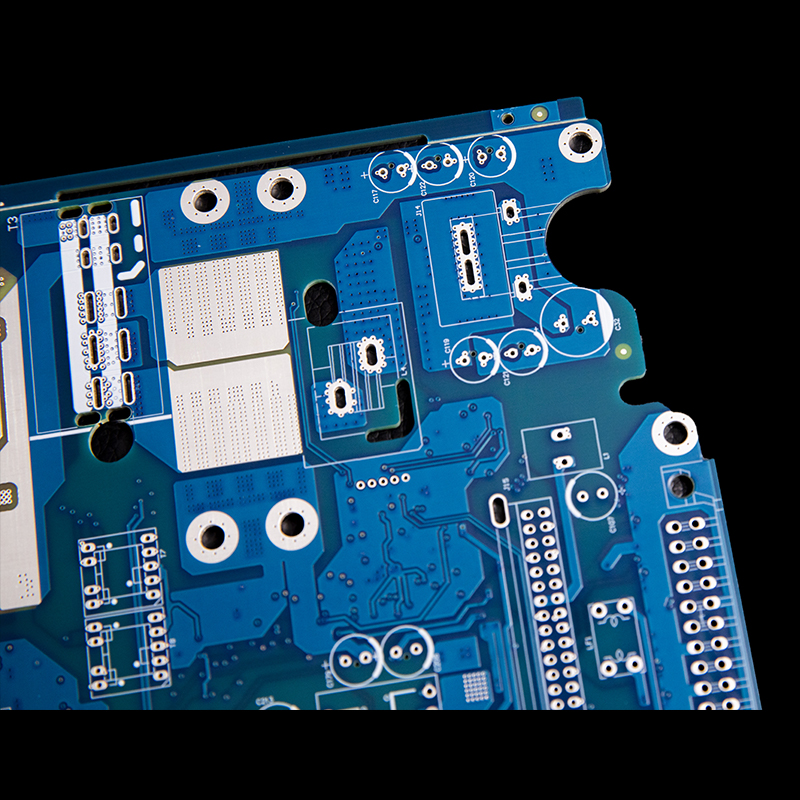

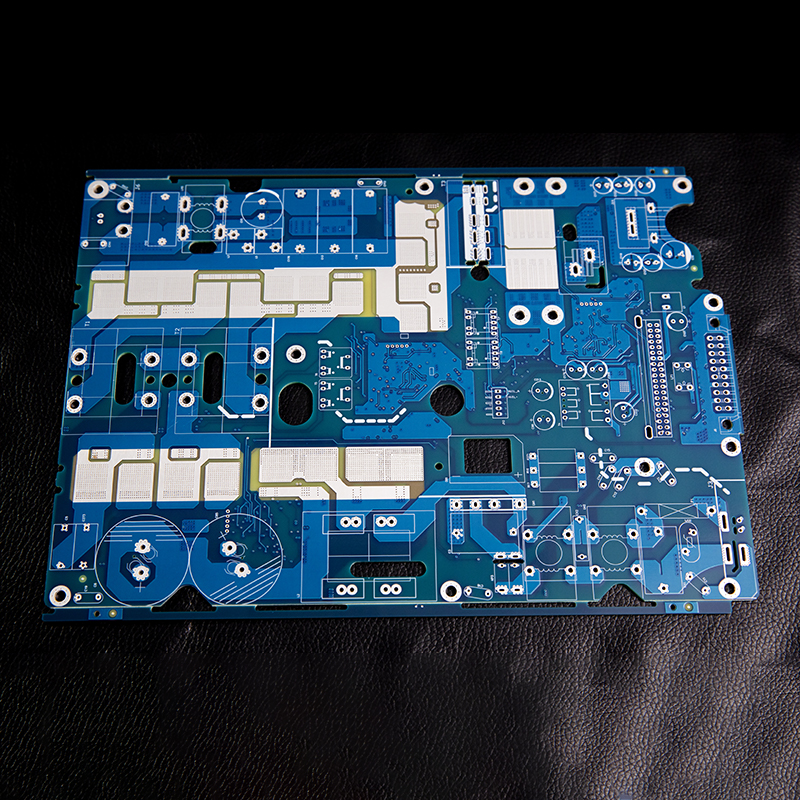

Печатные платы с бессвинцовым горячим лужением
Печатная плата HASL-LF от Боястар изготовлена с финишной обработкой бессвинцовым лужением. Данный продукт широко используется в потребительской электронике, экспортируемой в Европу и Америку, коммуникационном оборудовании, автокомпонентах и других областях с высокими требованиями к экологическому соответствию.
Описание
маркер
Обзор продукта
Печатная плата HASL-LF от Боястар изготовлена с финишной обработкой бессвинцовым лужением. Данный продукт широко используется в потребительской электронике, экспортируемой в Европу и Америку, коммуникационном оборудовании, автокомпонентах и других областях с высокими требованиями к экологическому соответствию. При бессвинцовом лужении вместо традиционного оловянно-свинцового сплава применяется бессвинцовый оловянный сплав, что обеспечивает хорошую паяемость и полное соответствие экологическим требованиям RoHS. Боястар имеет 18-летний опыт производства печатных плат и прошла четыре международные сертификации, включая IATF 16949.
Основные параметры и технологические возможности
Технология HASL-LF (бессвинцовое лужение): вместо традиционного оловянно-свинцового сплава используется бессвинцовый оловянный сплав. Технология горячего воздушного выравнивания обеспечивает хорошую паяемость и полное соответствие требованиям RoHS.
Отличная паяемость: поверхность после бессвинцового лужения имеет хорошую смачиваемость, поддерживает бессвинцовую пайку и многократные циклы пайки оплавлением.
Точный контроль импеданса: допуск импеданса контролируется в пределах ±10 % либо по оценке согласно проектным файлам для гарантии качества передачи сигнала.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает отработанными производственными мощностями и богатым опытом экспорта в области технологии HASL-LF. Предприятие оснащено специализированной производственной линией для бессвинцового лужения, системой автоматической оптической инспекции AOI и другим профессиональным оборудованием. Каждая партия продукции проходит строгий входной контроль исходных материалов и контроль производственного процесса. Компания владеет более чем 25 патентами. Инженерная команда выполняет оценку Gerber-файлов и выдаёт официальное коммерческое предложение в течение 24 часов.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001 и получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат включает строгие испытания на воспламеняемость, электрическую изоляцию, термическое старение и другие параметры и является важным допуском для североамериканского рынка. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, HASL (со свинцом / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
