Печатные платы с золотыми контактными ламелями

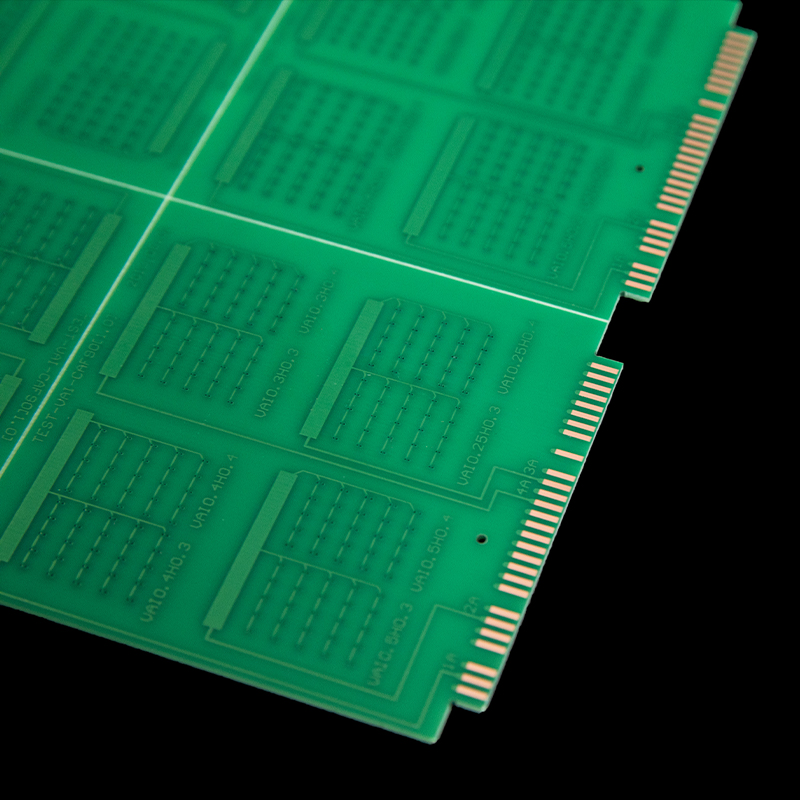

Печатная плата с золотыми пальцами от Боястар специально разработана для разъёмных соединений. Данный продукт широко применяется в модулях оперативной памяти, интерфейсных платах видеокарт, промышленных управляющих задних платах, вставных платах коммуникационного оборудования и других устройствах, требующих частых подключений-отключений. Зона золотых пальцев обрабатывается по технологии твердого гальванического золочения.
Описание
маркер
Обзор продукта
Печатная плата с золотыми пальцами от Боястар специально разработана для разъёмных соединений. Данный продукт широко применяется в модулях оперативной памяти, интерфейсных платах видеокарт, промышленных управляющих задних платах, вставных платах коммуникационного оборудования и других устройствах, требующих частых подключений-отключений. Зона золотых пальцев обрабатывается по технологии твердого гальванического золочения. Углы фаски и точность размеров строго контролируются в соответствии с отраслевыми стандартами для обеспечения плавности переподключения и надёжности контакта. Боястар имеет 18-летний опыт производства печатных плат и обладает отработанными технологическими возможностями для изготовления плат с золотыми пальцами.
Основные параметры и технологические возможности
Специальная технология для золотых пальцев: зона разъёмного соединения обрабатывается твёрдым гальваническим золочением. Толщина золотого слоя настраивается в зависимости от требуемого количества циклов подключения-отключения и обычно составляет от 0,38 мкм до 1,27 мкм.
Точный контроль фаски: угол фаски и точность размеров золотых пальцев строго контролируются согласно отраслевым стандартам для обеспечения плавности переподключения и надёжности контакта.
Дифференцированная финишная обработка поверхности: на участке золотых пальцев применяется твёрдое гальваническое золочение, а для обычных проводниковых зон по требованию заказчика можно выбрать иммерсионное золочение, лужение, OSP и другие технологии.
Точный контроль импеданса: допуск импеданса выдерживается в пределах ±10 % либо по оценке согласно проектным файлам для гарантии целостности сигнала во время соединения вставной платы.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает отработанной производственной технологией в сфере изготовления печатных плат с золотыми пальцами. Предприятие оснащено специализированным оборудованием для выполнения фасок на золотых пальцах, системой автоматической оптической инспекции AOI и другим профессиональным оборудованием. Каждая партия продукции проходит строгий входной контроль материалов и контроль в процессе производства. Дополнительно для зоны золотых пальцев проводятся испытания толщины золотого слоя, проверка твёрдости и выборочные испытания на долговечность при переподключениях. Служба послепродажного обслуживания обязуется реагировать на претензии клиентов по качеству в течение 24 часов. Стоимость изготовления образцов полностью засчитывается при размещении последующего серийного заказа.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат включает строгие испытания на воспламеняемость, электрическую изоляцию и термическое старение и является важным допуском для североамериканского рынка. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, лужение (свинец / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
