Печатные платы с иммерсионным оловом

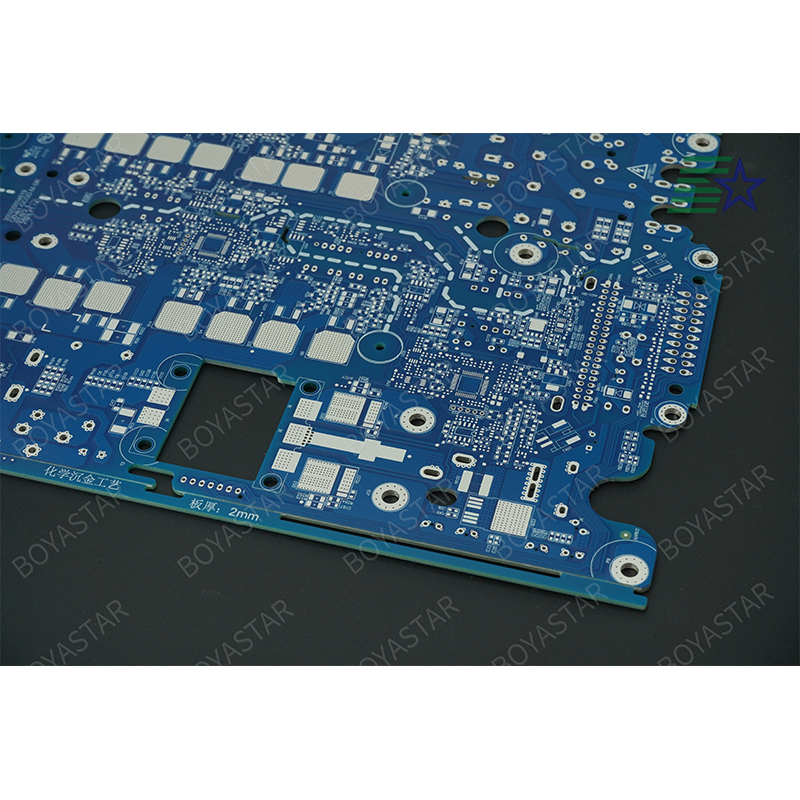

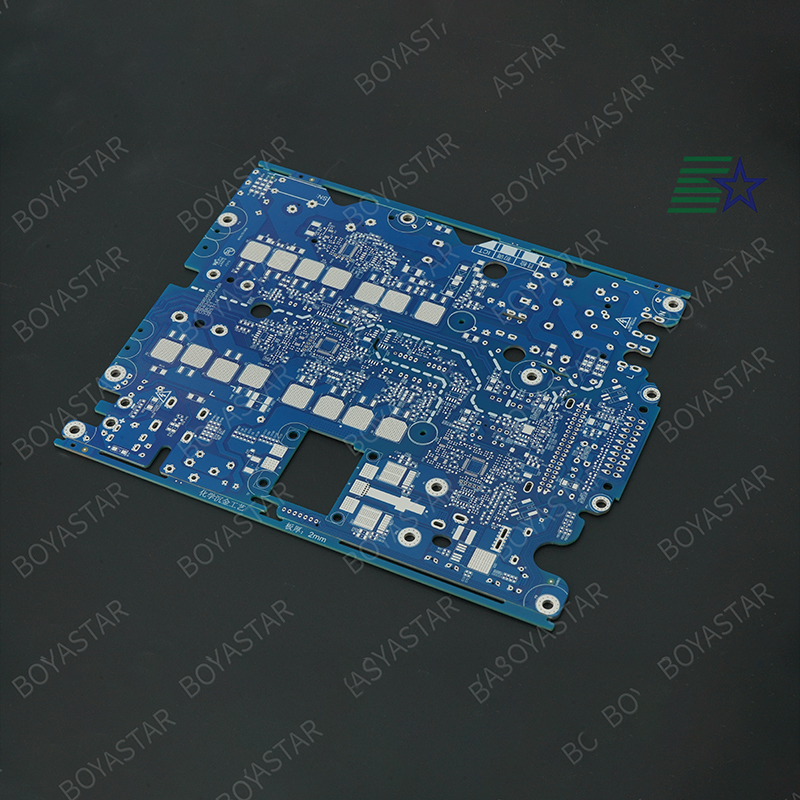

Печатная плата ImSn от Боястар изготовлена с финишной обработкой иммерсионным оловом. Данный продукт широко применяется в автомобильной электронике, коммуникационном оборудовании, промышленном управлении и прецизионных приборах и других областях с повышенными требованиями к паяемости.
Описание
маркер
Обзор продукта
Печатная плата ImSn от Боястар изготовлена с финишной обработкой иммерсионным оловом. Данный продукт широко применяется в автомобильной электронике, коммуникационном оборудовании, промышленном управлении и прецизионных приборах и других областях с повышенными требованиями к паяемости. Слой олова осаждается на медной поверхности в результате химической реакции замещения, толщина оловянного покрытия обычно составляет от 0,8 мкм до 1,2 мкм. Покрытие имеет хорошую плоскостность и паяемость, полностью соответствует экологическим требованиям RoHS. Боястар имеет 18-летний опыт производства печатных плат и прошла четыре международные сертификации, включая IATF 16949.
Основные параметры и технологические возможности
Финишная обработка иммерсионным оловом: слой олова осаждается на медной поверхности в результате химической реакции замещения, толщина оловянного покрытия обычно составляет от 0,8 мкм до 1,2 мкм, полностью соответствует требованиям RoHS.
Отличная паяемость: оловянное покрытие обеспечивает превосходную смачиваемость, поддерживает бессвинцовую пайку и многократные циклы пайки оплавлением.
Хорошая плоскостность: поверхность после иммерсионного олова отличается высокой плоскостностью, подходит для поверхностного монтажа компонентов с мелким шагом выводов.
Точный контроль импеданса: допуск импеданса составляет ±10 % либо оценивается согласно проектным файлам для гарантии качества передачи сигнала.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает отработанными производственными мощностями в области финишной обработки иммерсионным оловом. Предприятие оснащено специализированной производственной линией иммерсионного олова, системой автоматической оптической инспекции AOI и другим профессиональным оборудованием. Каждая партия продукции проходит строгий входной контроль исходных материалов и контроль производственного процесса. Компания владеет более чем 25 патентами. Инженерная команда выполняет оценку Gerber-файлов и выдаёт официальное коммерческое предложение в течение 24 часов, сервисная команда обязуется реагировать на претензии клиентов по качеству в течение 24 часов.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001 и получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат включает строгие испытания на воспламеняемость, электрическую изоляцию, термическое старение и другие параметры и является важным допуском для североамериканского рынка. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, HASL (со свинцом / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
