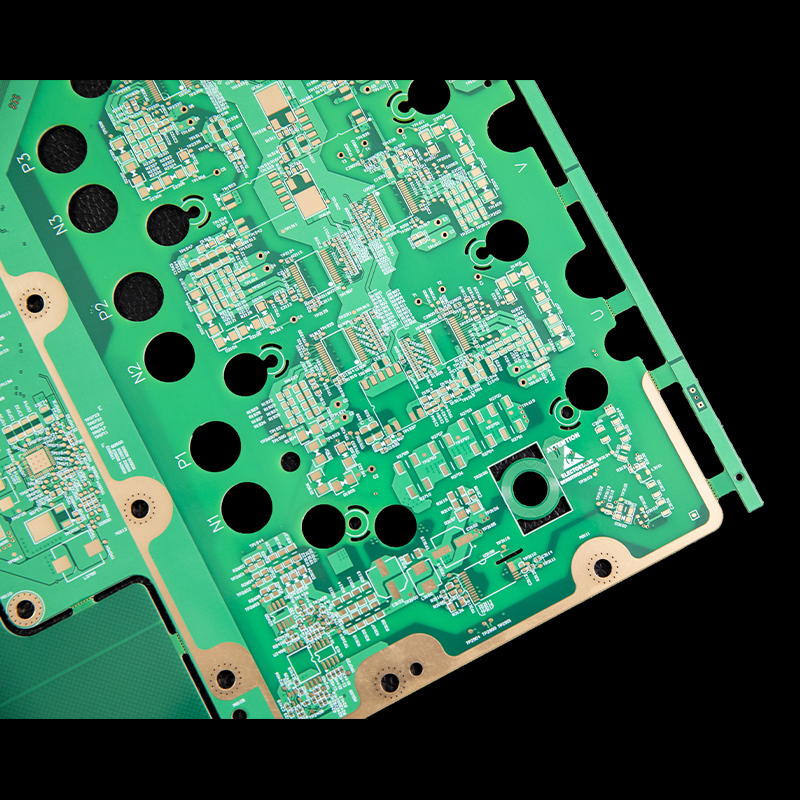

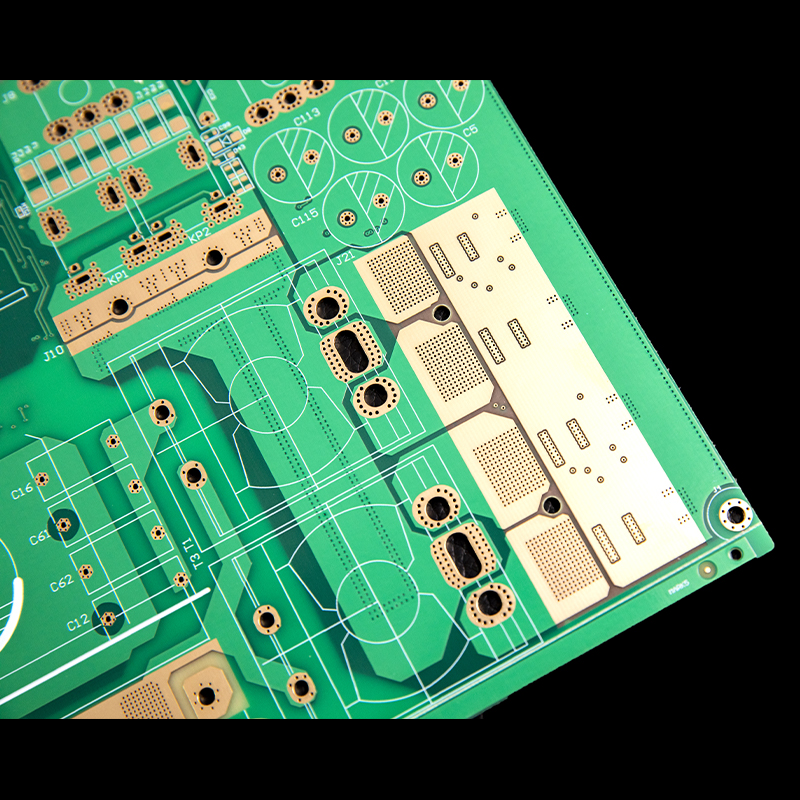

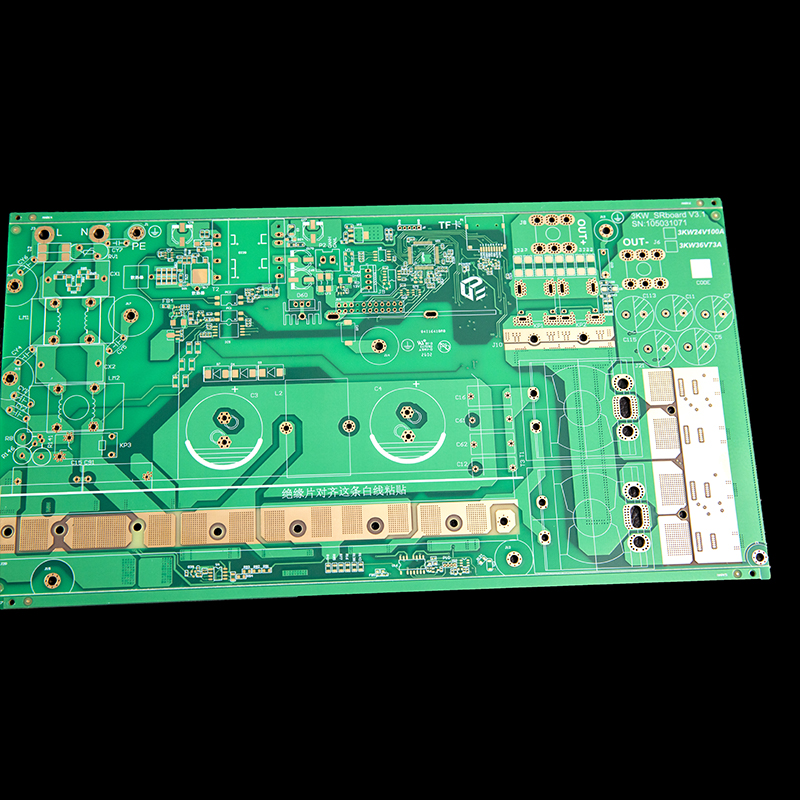

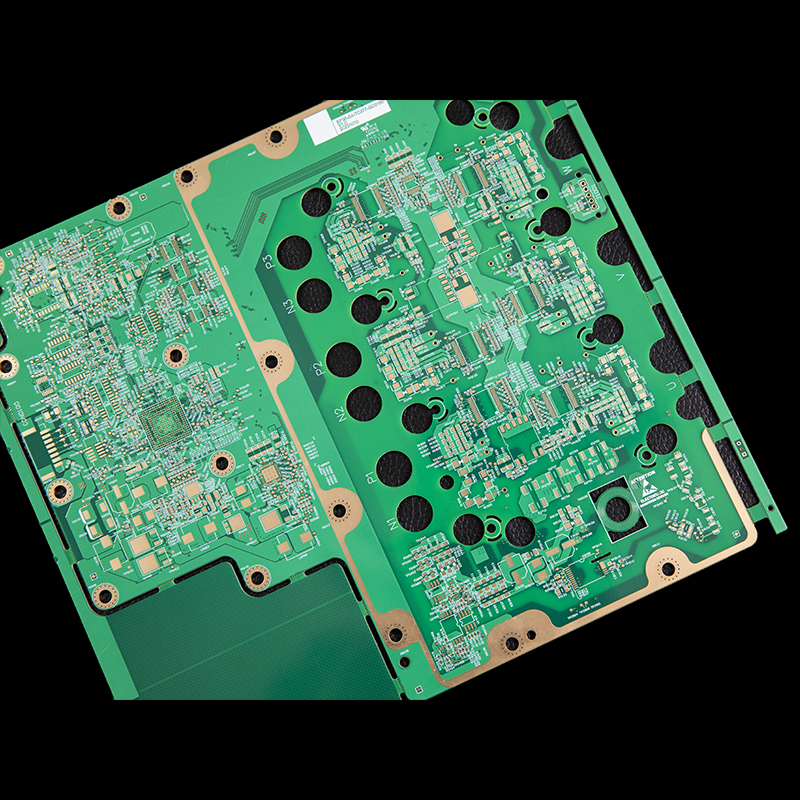

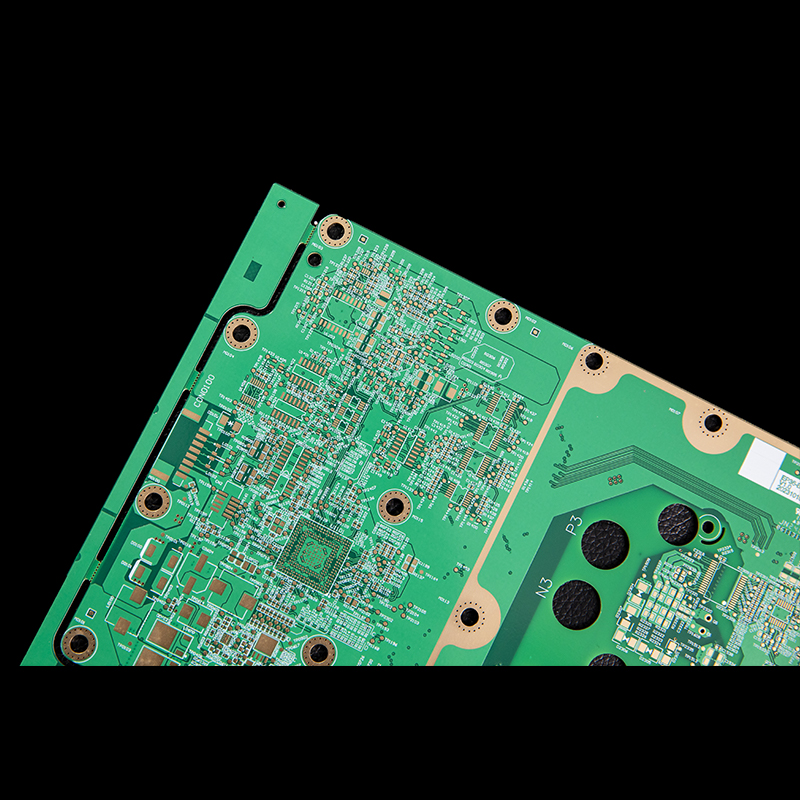

Печатные платы с медью 6 oz
Печатная плата с медной фольгой 6 oz от Боястар является моделью наивысшей спецификации в линейке плат с толстой медью и обладает максимальной пропускной способностью по току. Данный продукт разработан специально для условий с предельной мощностью: сверхмощных блоков питания, силовой электроники рельсового транспорта, крупных промышленных преобразователей частоты, преобразователей ветрогенераторов и источников питания для электролиза и гальваники.
Описание
маркер
Обзор продукта
Печатная плата с медной фольгой 6 oz от Боястар является моделью наивысшей спецификации в линейке плат с толстой медью и обладает максимальной пропускной способностью по току. Данный продукт разработан специально для условий с предельной мощностью: сверхмощных блоков питания, силовой электроники рельсового транспорта, крупных промышленных преобразователей частоты, преобразователей ветрогенераторов и источников питания для электролиза и гальваники. Медь толщиной 6 oz выдерживает очень большой рабочий ток и выступает идеальным схемным носителем для силового электронного оборудования большой мощности. В 2024 году компания Боястар совершила значительный прорыв в технологии производства плат с толстой медью и наладила их стабильное серийное изготовление.
Основные параметры и технологические возможности
Технология предельно толстой меди 6 oz: толщина медной фольги составляет 6 oz, плата выдерживает очень большой рабочий ток. Применяются специальная технология гальванического нанесения и точная компенсация при травлении для обеспечения равномерности толстой медной слоя и точности проводников.
Контроль ширины проводника для толстой меди: минимальная ширина проводника и зазор составляют 4/4 mil (обусловлено технологическими особенностями серии плат с толстой медью), что удовлетворяет требованиям трассировки при предельно толстой меди.
Термостойкий базовый материал: используется FR-4 с высоким значением TG для гарантии тепловой стабильности печатной платы при работе на предельной мощности.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Разнообразные варианты финишной обработки поверхности: доступны осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение и другие технологии.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает передовыми отраслевыми техническими возможностями в области печатных плат с предельно толстой медью. На предприятии внедрена строгая система контроля качества на всех этапах производственного цикла, установлено современное оборудование, включая автоматическую оптическую инспекцию AOI и тестер летающих игл; работает специализированная команда контроля качества численностью более 20 человек. Компания владеет более чем 25 патентами на технологии, ежегодно добавляется от 5 до 10 новых патентов на технологические решения. Служба послепродажного обслуживания обязуется реагировать на претензии клиентов по качеству в течение 24 часов.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат подтверждает прохождение строгих испытаний на воспламеняемость, электрическую изоляцию, термическое старение и является важным допуском для североамериканского рынка.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 4/4 mil (обусловлено технологическими особенностями серии плат с толстой медью) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
