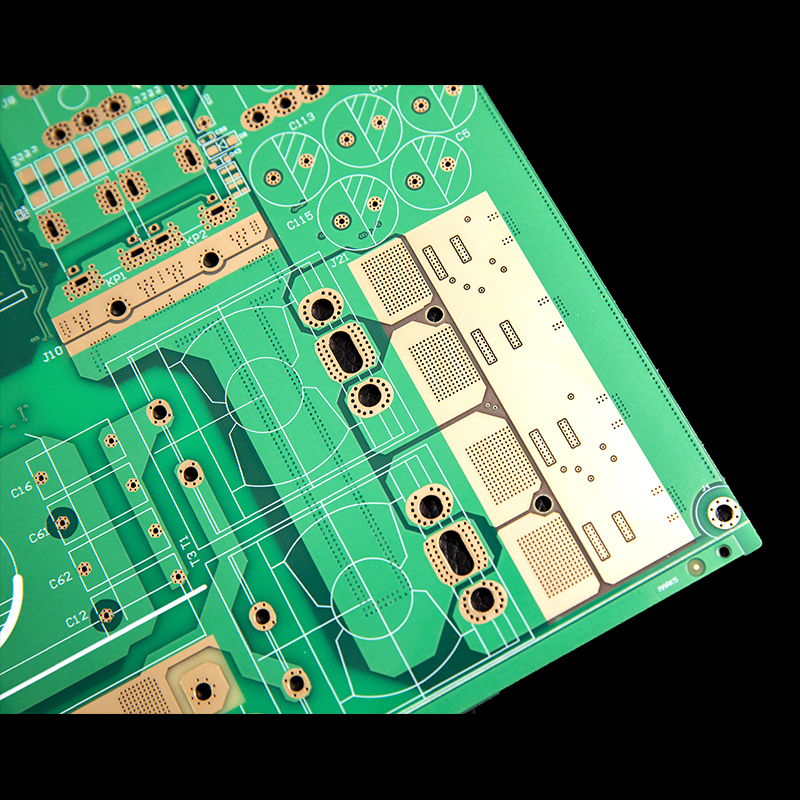

Печатные платы с химическим никель-палладиевым золочением
Печатная плата ENEPIG от Боястар изготавливается по технологии поверхностной обработки ENEPIG. Данный продукт находит широкое применение в автомобильной электронике повышенной надёжности, аэрокосмической электронике, имплантируемых медицинских устройствах, корпусировании COB со сваркой золотой проволокой и других областях с очень высокими требованиями к качеству обработки поверхности.
Описание
маркер
Обзор продукта
Печатная плата ENEPIG от Боястар изготавливается по технологии поверхностной обработки ENEPIG. Данный продукт находит широкое применение в автомобильной электронике повышенной надёжности, аэрокосмической электронике, имплантируемых медицинских устройствах, корпусировании COB со сваркой золотой проволокой и других областях с очень высокими требованиями к качеству обработки поверхности. В технологии ENEPIG между никелевым и золотым слоем добавляется палладиевый слой, который обеспечивает улучшенную коррозионную стойкость и возможность сварки золотой проволокой. Боястар имеет 18-летний опыт производства печатных плат и обладает отработанной технологией ENEPIG.
Основные параметры и технологические возможности
Трехслойная структура покрытия ENEPIG: на слой никеля наносится слой палладия, после чего осаждается слой золота. Палладиевый слой эффективно предотвращает коррозию никелевого слоя во время осаждения химического золота и обеспечивает улучшенную коррозионную стойкость, а также возможность сварки золотой проволокой.
Поддержка сварки золотой проволокой: наличие палладиевого слоя делает ENEPIG идеальным решением поверхностной обработки для сварки золотой проволокой, совместимым с продвинутыми технологиями корпусирования, такими как COB.
Отличная ровность поверхности: покрытие ENEPIG имеет превосходную ровность поверхности, удовлетворяя требованиям пайки компонентов с минимальным шагом выводов и сверхвысокоплотных корпусов BGA.
Широкий выбор толщины медной фольги: толщина медной фольги от 0,5 oz до 6 oz либо по оценке согласно проектным файлам, подходит для токовых потребностей различных функциональных модулей.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар обладает передовыми техническими возможностями в сфере высокотехнологичной поверхностной обработки ENEPIG. Предприятие оснащено специализированными линиями для обработки поверхностей и современным оборудованием, включая систему автоматической оптической инспекции AOI. Каждая партия продукции проходит строгий входной контроль исходных материалов, контроль в производственном процессе и 100-процентное электрическое тестирование. Компания владеет более чем 25 патентами на технологии. Служба послепродажного обслуживания обязуется реагировать на претензии клиентов по качеству в течение 24 часов. Стоимость изготовления образцов полностью засчитывается при размещении последующего серийного заказа.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат включает строгие испытания на воспламеняемость, электрическую изоляцию и термическое старение и является важным допуском для североамериканского рынка. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, лужение (свинец / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, другие цвета требуют предварительного согласования |
| Допуск размеров | ±0,10 мм |
