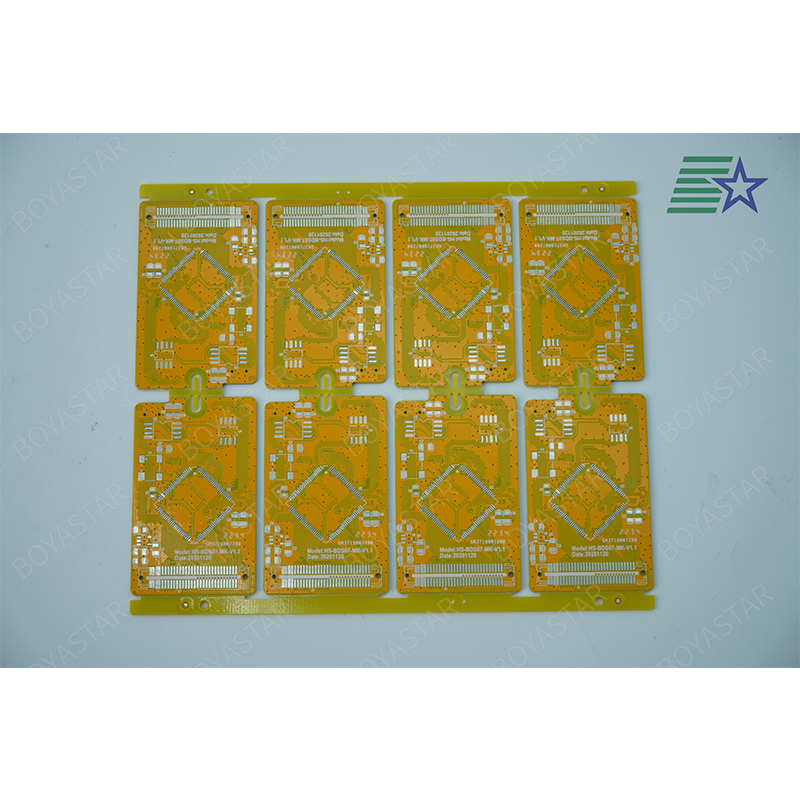

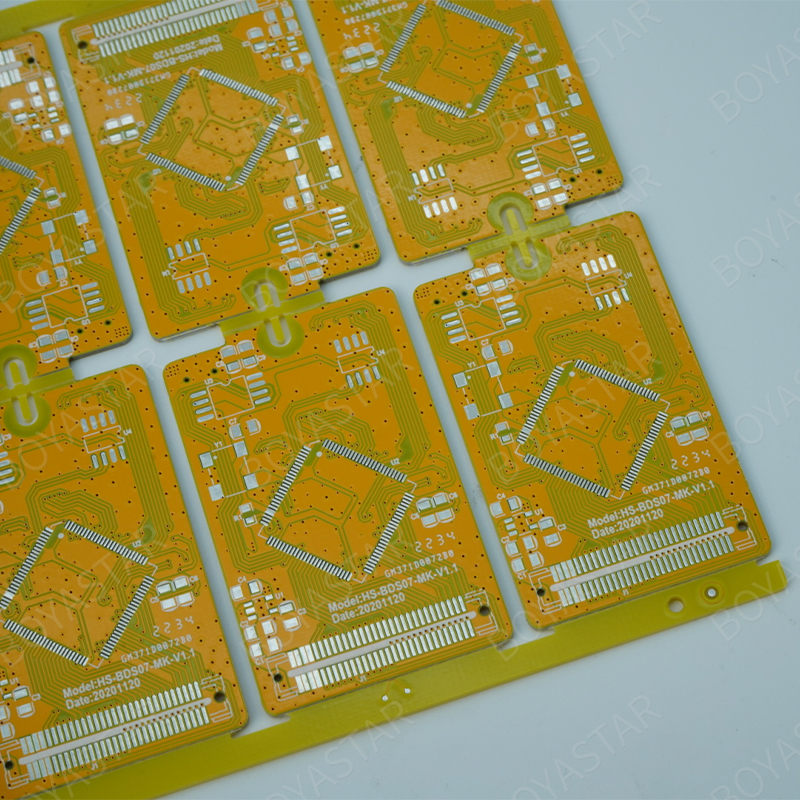

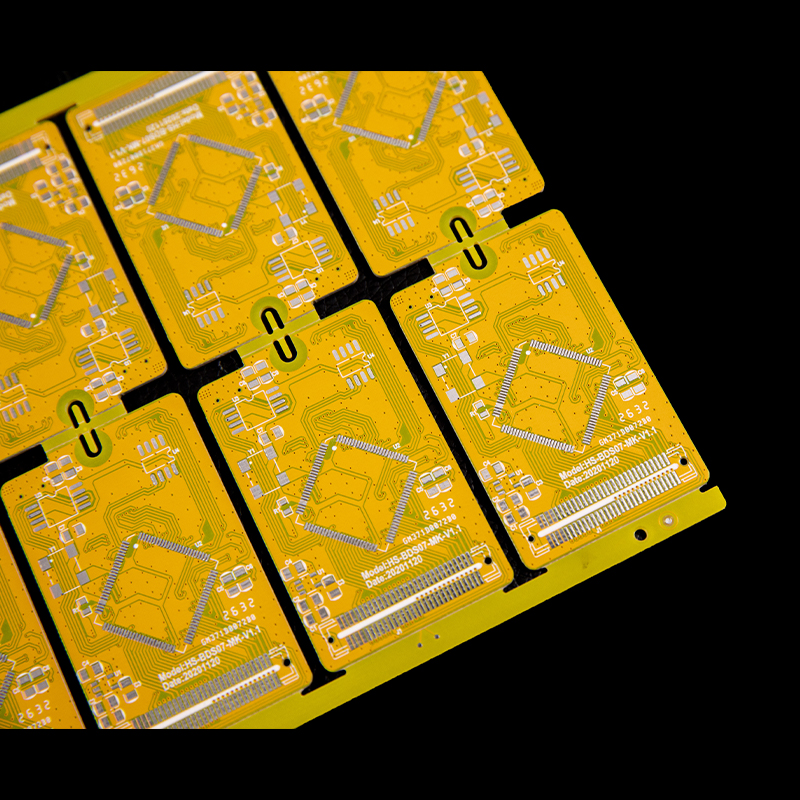

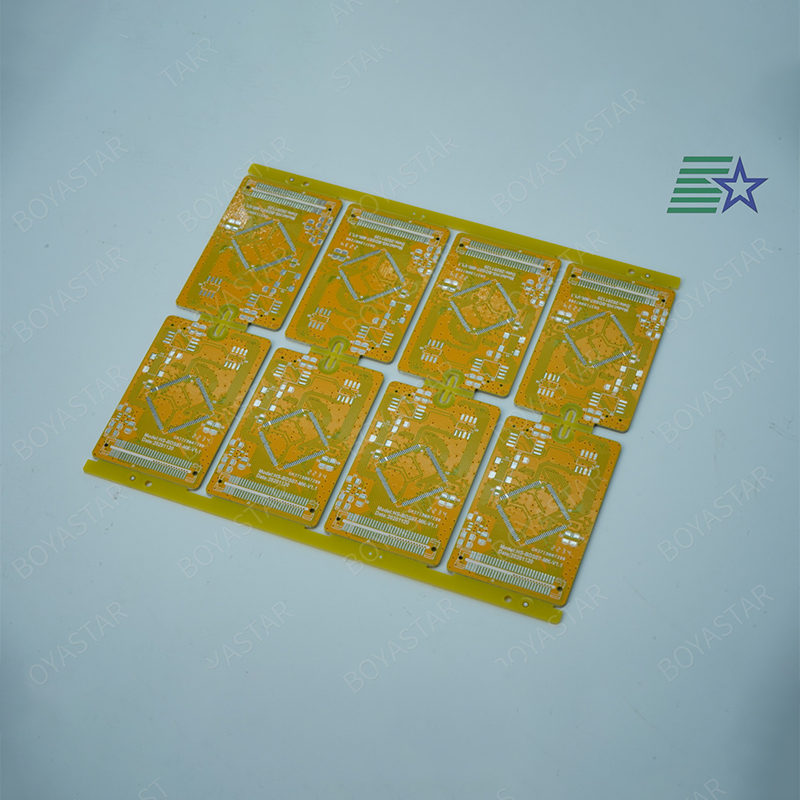

Двусторонние печатные платы
Двусторонняя печатная плата Боястар является одной из самых распространённых основных разновидностей печатных плат. Данная продукция широко применяется в источниках питания, модулях промышленного управления, коммуникационном оборудовании, автомобильной электронике, потребительской электронике и контрольно-измерительных приборах.
Описание
маркер
Обзор продукта
Двусторонняя печатная плата Боястар является одной из самых распространённых основных разновидностей печатных плат. Данная продукция широко применяется в источниках питания, модулях промышленного управления, коммуникационном оборудовании, автомобильной электронике, потребительской электронике и контрольно-измерительных приборах. По сравнению с односторонними печатными платами конструкция с двусторонней разводкой обеспечивает более высокую плотность трассировки и более гибкие возможности проектирования. Компания Боястар располагает 18-летним опытом изготовления печатных плат, прошла четыре международные сертификации, включая IATF 16949, и поставляет высококачественные двусторонние печатные платы заказчикам по всему миру.
Основные параметры и технологические возможности
Конструкция с двусторонней разводкой: поддержка трассировки на верхнем и нижнем слоях, электрическое соединение между слоями реализуется за счёт металлизации сквозных отверстий; плотность трассировки и гибкость проектирования выше, чем у односторонних плат.
Широкий выбор толщины меди: толщина медной фольги от 0,5 oz до 6 oz либо оценка по проектным файлам, удовлетворяет потребности модулей разной мощности.
Гибкая толщина платы: толщина платы от 0,5 до 3,5 мм либо оценка по проектным файлам, подходит для разнообразных конструкций изделий.
Высокоточное совмещение слоёв: отработанная технология металлизации сквозных отверстий гарантирует точное совмещение проводников верхнего и нижнего слоёв, а также надёжное электрическое соединение.
Разнообразные варианты финишной обработки поверхности: доступны осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение и другие технологии по требованию заказчика.
Экологические и огнезащитные стандарты: вся продуктовая линейка соответствует требованиям RoHS, REACH и имеет класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Компания Боястар обладает отработанными производственными технологиями и богатым опытом серийных поставок двусторонних печатных плат. Площадь предприятия составляет 19 000 м², штат сотрудников насчитывает более 150 человек, месячная производственная мощность достигает 50 000 м². У нас внедрена сквозная система управления прослеживаемостью качества, установлено профессиональное контрольно-измерительное оборудование, включая автоматическую оптическую инспекцию AOI и тестер летающих игл. Каждая партия изделий проходит 100-процентное тестирование электрических параметров. Инженерная группа выполняет оценку файлов Gerber и готовит официальное коммерческое предложение в течение 24 часов. Служба послепродажного обслуживания гарантирует ответ на претензии по качеству в течение 24 часов; стоимость изготовления образцов полностью засчитывается при размещении последующего серийного заказа.
Компания получила пять международных сертификатов: система менеджмента качества автомобильной промышленности IATF 16949, система менеджмента качества ISO 9001, система экологического менеджмента ISO 14001, система менеджмента охраны труда и производственной безопасности ISO 45001, а также сертификат безопасности продукции UL (номер досье E528398). Сертификат UL является одним из важнейших допусков для североамериканского рынка, он включает строгие испытания на горючесть, электрическую изоляцию, термическое старение и другие показатели, служит ключевым разрешением для выхода продукции Боястар на рынки США, Канады и других стран Северной Америки. Наличие полного комплекса указанных пяти сертификатов подтверждает, что показатели Боястар в области управления качеством, охраны окружающей среды, охраны труда и соответствия продукции нормативным требованиям достигли мирового передового уровня, что позволяет полностью удовлетворять экспортным нормативам основных глобальных рынков, включая Северную Америку и Евросоюз. Боястар готова стать вашим надёжным долгосрочным партнёром по двусторонним печатным платам благодаря отработанным технологиям и полному комплексу сертификатов.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Осаждение золота, лужение (свинец / без свинца), OSP, осаждение серебра, осаждение олова, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
