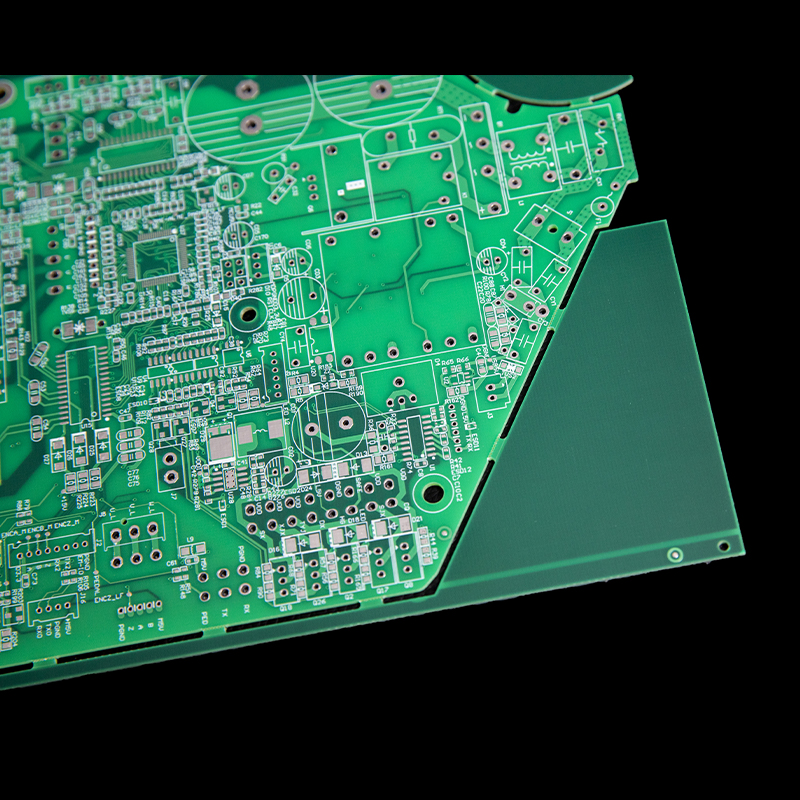

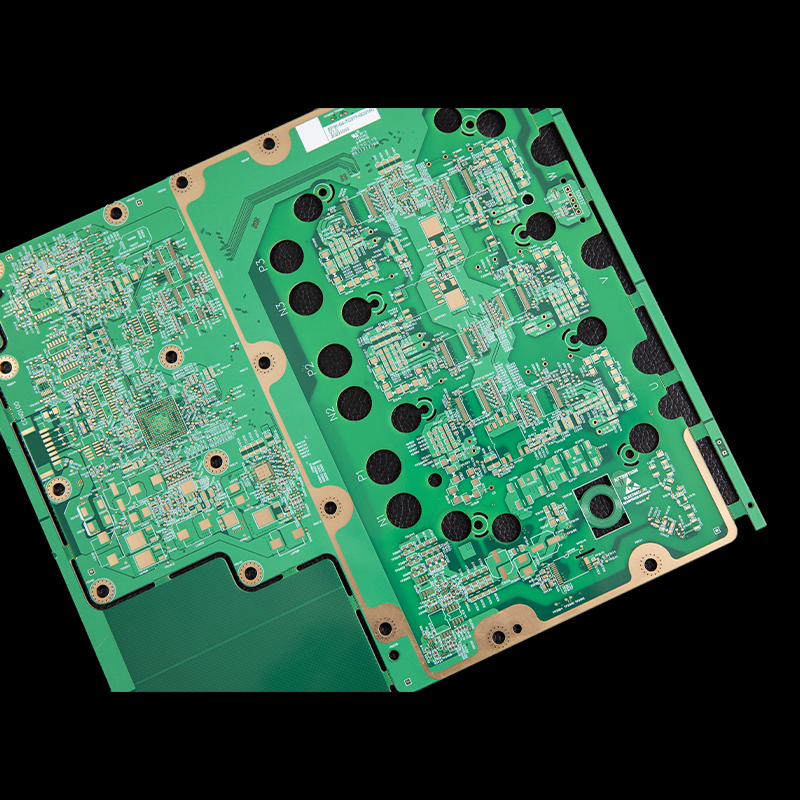

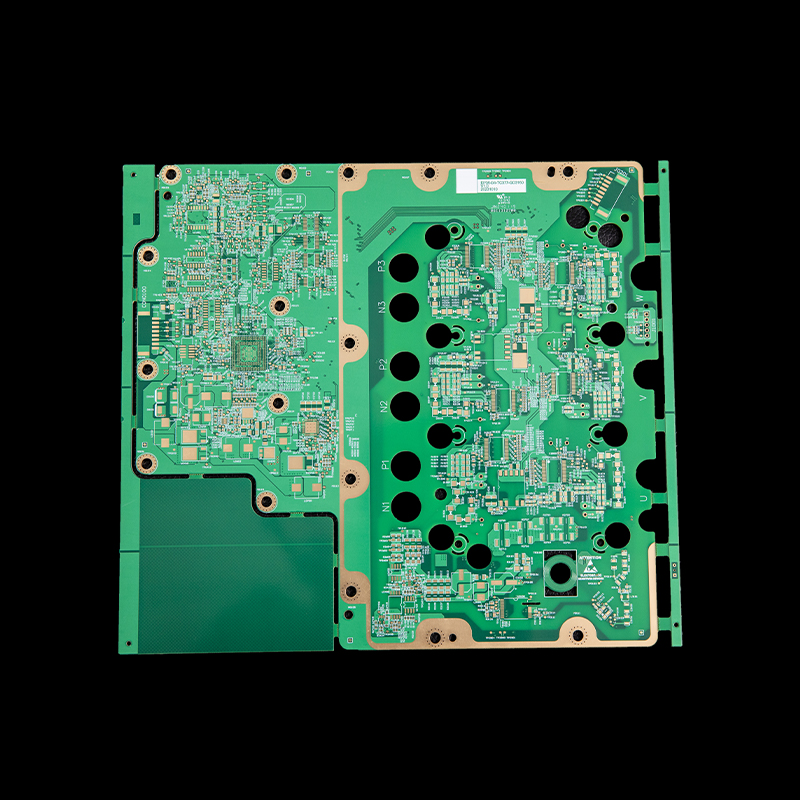

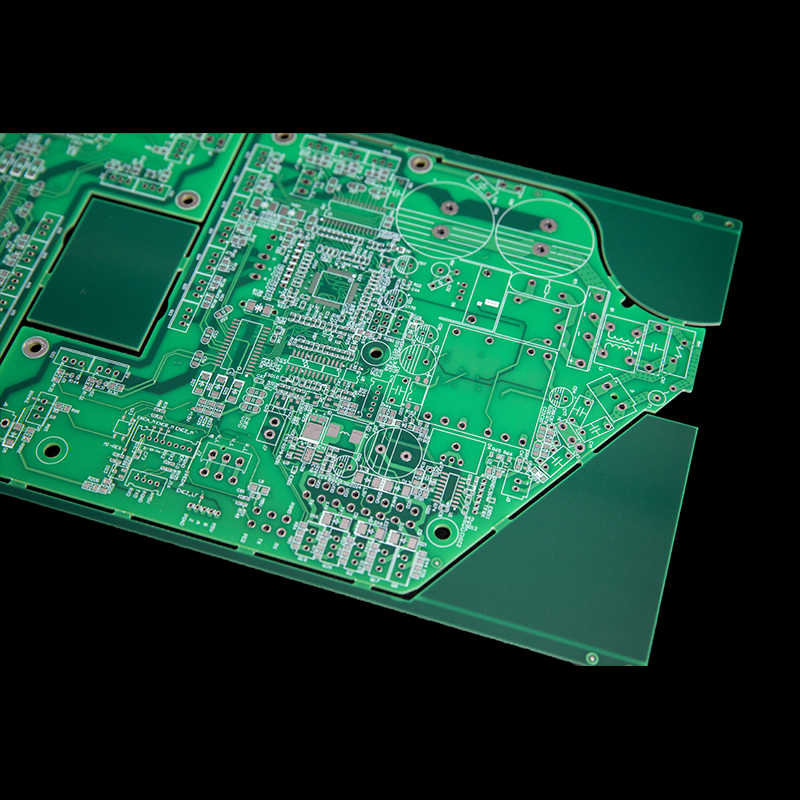

Печатные платы для промышленных приводов
Высоконадёжные печатные платы Боястар для промышленных приводов разработаны специально для различных устройств промышленных приводов электродвигателей и являются типичным представителем печатных плат с высокой плотностью мощности.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы Боястар для промышленных приводов разработаны специально для различных устройств промышленных приводов электродвигателей и являются типичным представителем печатных плат с высокой плотностью мощности. Продукция широко применяется в серводрайверах, преобразователях частоты, модулях управления шаговыми двигателями, приводах сочленений промышленных роботов и контроллерах приводов электроинструмента. Поддерживается гибкая конструкция от 2 до 20 слоёв, что позволяет удовлетворять строгим требованиям промышленных приводов к большим токам, высокому напряжению и длительной непрерывной работе. Компания Боястар основана в 2008 году и накопила 18-летний опыт в области производства печатных плат. Завод расположен в зоне экономического развития города Гуандэ провинции Аньхой, занимает площадь 19 000 м², штат насчитывает более 150 сотрудников, ежемесячная производственная мощность достигает 50 000 м². Компания предоставляет глобальным клиентам в сфере промышленных приводов высококачественную продукцию.
Ключевые параметры и технологические возможности
Технология толстой меди для больших токов: поддерживается толщина меди от 0,5 oz до 6 oz; технология локального утолщения меди позволяет удовлетворять специальные требования по токонесущей способности силовых линий с большим током в приводных модулях и эффективно снижает нагрев силовых линий.
Термостойкие базовые материалы: применяются материалы FR-4 с высоким Tg, что обеспечивает плате хорошую термическую стабильность и электроизоляционные свойства при длительной работе приводного оборудования с высокой нагрузкой.
Высокоплотная прецизионная разводка: минимальная ширина проводников и зазоров — 4/4 mil (для серии с толстой медью в силу технологических особенностей); поддерживается плотная интеграция высокоплотных цепей управления и силовых цепей.
Прецизионный контроль импеданса: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает точную передачу сигналов управления приводом, включая обратную связь по скорости и положению.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Боястар накопила богатый производственный опыт в области печатных плат с толстой медью и продукции промышленных приводов. Компания располагает заводом площадью 19 000 м² и штатом более 150 сотрудников; ежемесячная производственная мощность достигает 50 000 м². Мы создали комплексную систему сквозной прослеживаемости качества на всех этапах производства, оснащены передовым оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов, и располагаем штатом контроля качества численностью более 20 специалистов; для каждой партии продукции выполняется 100% тестирование электрических характеристик. Компания владеет более чем 25 патентными технологиями и ежегодно добавляет от 5 до 10 патентов на новые технологические процессы. Инженерная команда обладает богатым опытом производства продукции промышленных приводов и может предоставить профессиональную оценку технологичности и рекомендации по оптимизации процессов. На предпродажном этапе в течение 24 часов выполняется оценка файлов Gerber и предоставляется коммерческое предложение; служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть полностью зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по четырём международным системам: IATF 16949 (система менеджмента качества в автомобильной промышленности), ISO 9001 (система менеджмента качества), ISO 14001 (система экологического менеджмента), ISO 45001 (система менеджмента охраны труда и безопасности), а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, охватывающим ряд строгих испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении, и представляет собой ключевую квалификацию для выхода продукции Боястар на рынки США, Канады и других стран Северной Америки. Полный охват вышеуказанных пяти систем сертификации свидетельствует о том, что Боястар достигла передового международного уровня в области менеджмента качества, охраны окружающей среды, охраны труда и безопасности, а также соответствия требованиям безопасности продукции, и может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на прочную технологию толстой меди и совершенную систему сертификации, готова стать вашим надёжным долгосрочным партнёром в области печатных плат для промышленных приводов.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 4/4 mil (для серии с толстой медью в силу технологических особенностей) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
