Печатные платы с иммерсионным серебром

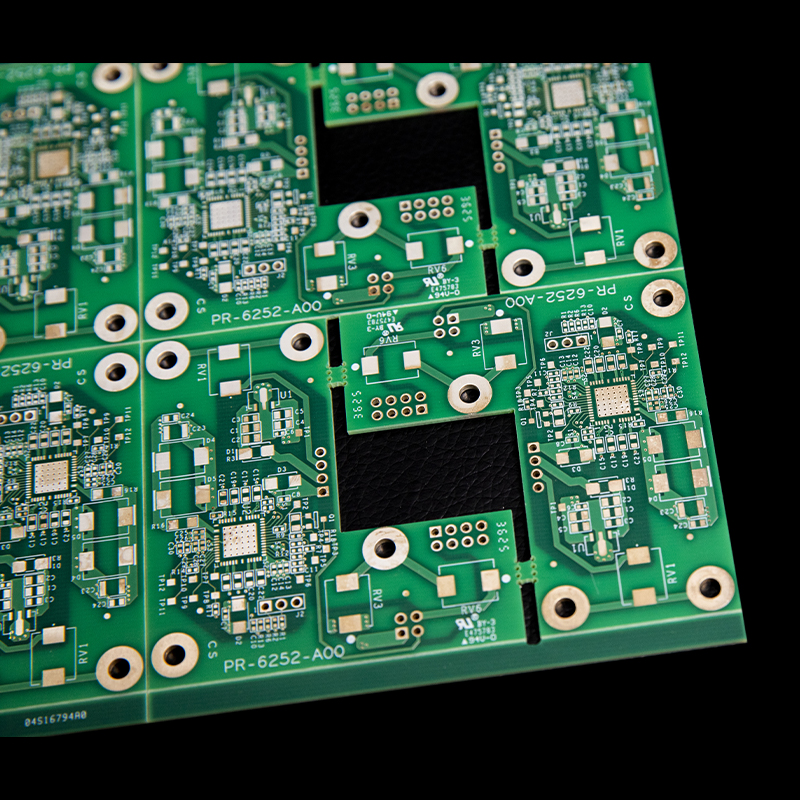

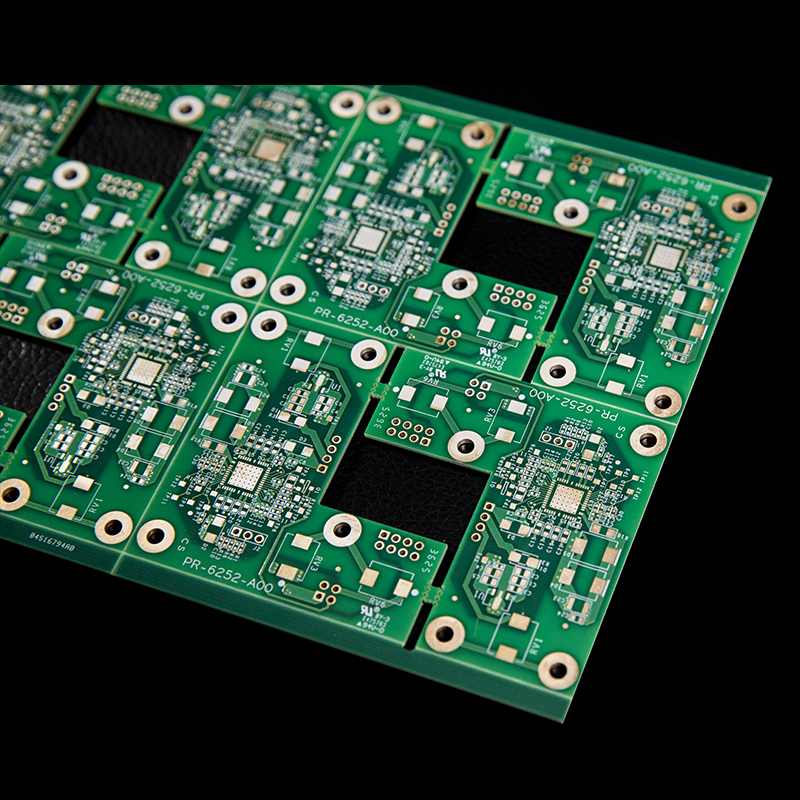

Печатная плата с иммерсионным серебром от Боястар изготовлена с использованием технологии финишной обработки иммерсионным серебром. Данный продукт широко применяется в высокочастотном коммуникационном оборудовании, микроволновых печатных платах, беспроводных базовых станциях и радиочастотных модулях и других устройствах с повышенными требованиями к электропроводности.
Описание
маркер
Основные параметры и технологические возможности
Финишная обработка иммерсионным серебром: серебряный слой осаждается на медную поверхность в результате химической реакции замещения. Серебро обладает наивысшей электропроводностью среди всех металлов, поэтому технология особенно подходит для высокочастотных и высокоскоростных сигнальных приложений.
Отличная ровность поверхности: слой иммерсионного серебра имеет высокую ровность поверхности, отвечает требованиям точной пайки компонентов с мелким шагом выводов и радиочастотных модулей.
Хорошая паяемость: серебряное покрытие обеспечивает превосходную паяемость, допускает многократные циклы пайки оплавлением.
Точный контроль импеданса: допуск импеданса контролируется в пределах ±10 % либо по оценке согласно проектным файлам для гарантии качества передачи высокочастотного сигнала.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар накопила богатый производственный опыт в области финишной обработки иммерсионным серебром, в частности обладает отработанными техническими возможностями для изделий высокочастотной связи. Предприятие оснащено специализированной производственной линией иммерсионного серебра, системой автоматической оптической инспекции AOI и другим профессиональным оборудованием. Каждая партия продукции проходит строгий входной контроль исходных материалов и контроль производственного процесса. Инженерная команда имеет большой опыт изготовления высокочастотных изделий и выполняет оценку Gerber-файлов с выдачей официального коммерческого предложения в течение 24 часов.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат включает строгие испытания на воспламеняемость, электрическую изоляцию и термическое старение и является важным допуском для североамериканского рынка. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, лужение (свинец / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
