Продукция

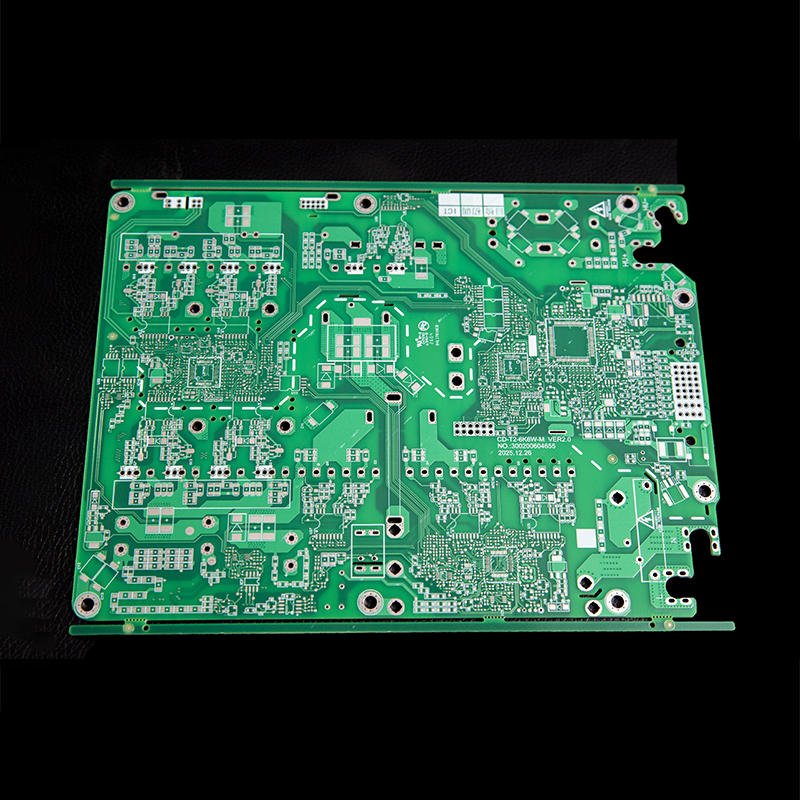

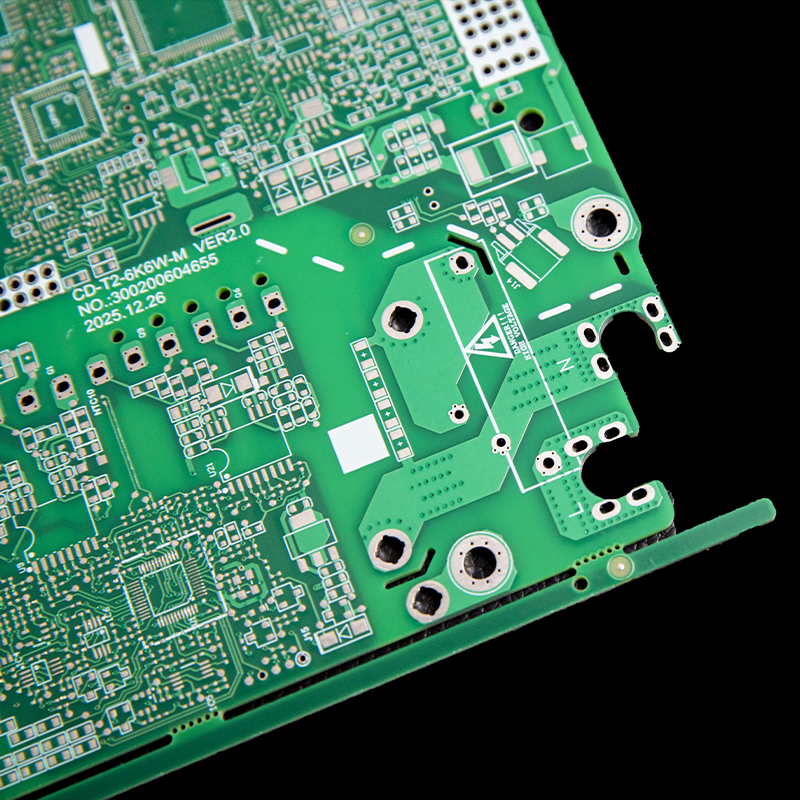

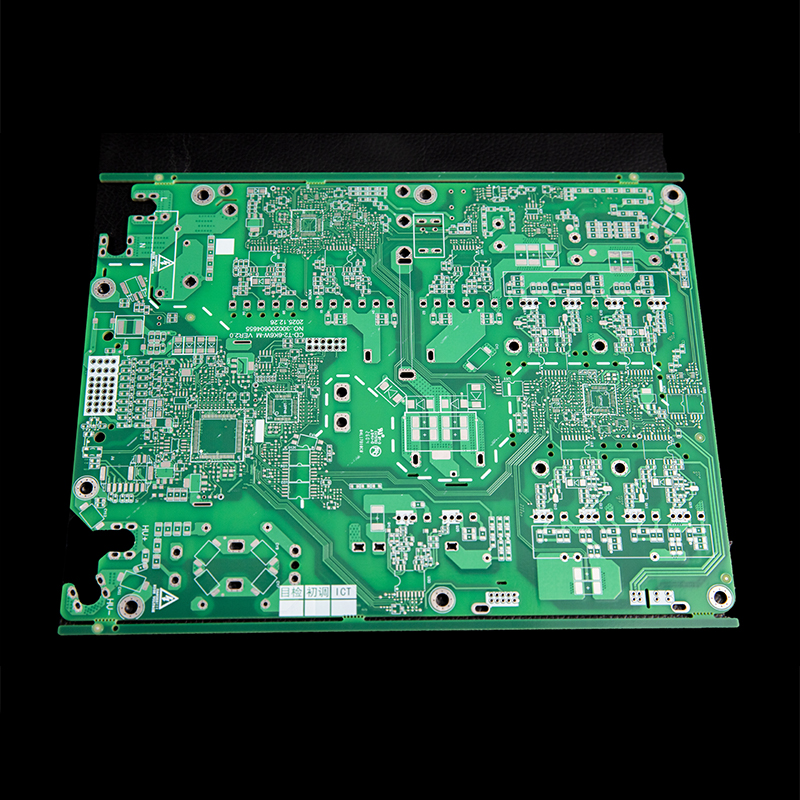

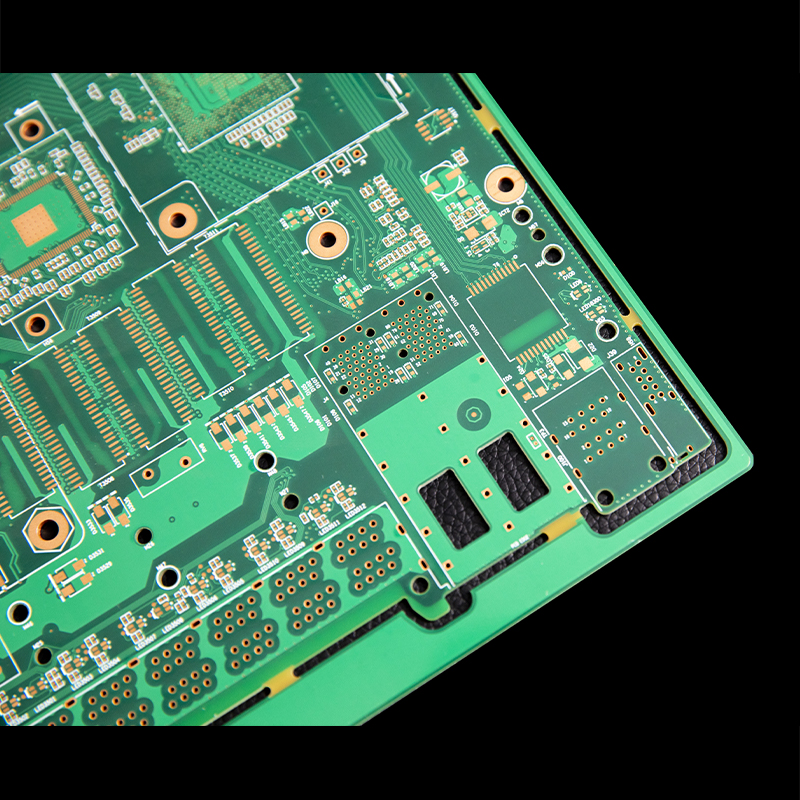

Печатные платы управления для новой энергетики
Высоконадёжные печатные платы управления Боястар для новой энергетики разрабатываются специально для различных систем управления в области новой энергетики и являются ключевой несущей основой электронных схем для плат управления системами управления батареями (BMS), плат управления фотоэлектрическими инверторами, плат управления преобразователями для ветроэнергетики, главных плат управления зарядными станциями и блоков управления энергией систем накопления энергии.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы управления Боястар для новой энергетики разрабатываются специально для различных систем управления в области новой энергетики и являются ключевой несущей основой электронных схем для плат управления системами управления батареями (BMS), плат управления фотоэлектрическими инверторами, плат управления преобразователями для ветроэнергетики, главных плат управления зарядными станциями и блоков управления энергией систем накопления энергии. Данная продукция поддерживает конструкцию от 4 до 20 слоёв, сочетает потребности как в прецизионной обработке сигналов, так и в управлении мощностью, и удовлетворяет строгим требованиям систем управления новой энергетики к высокой надёжности, высокоскоростной обработке сигналов и интеграции сложной логики.
Ключевые параметры и технологические возможности
Высокоплотная прецизионная разводка: минимальная ширина проводников и зазоров — 4/4 mil (для серии с толстой медью в силу особенностей технологического процесса); поддерживаются корпусирование BGA и структуры слепых и скрытых отверстий, что отвечает требованиям разводки высокоплотных цепей управления.
Поддержка мощности при широком выборе толщины меди: предлагается толщина меди от 0,5 oz до 6 oz; в силовой части может применяться технология локального утолщения меди для повышения токонесущей способности.
Целостность высокоскоростных сигналов: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает стабильность и надёжность сигналов управления в сложной электромагнитной обстановке.
Термостойкие материалы: применяются материалы FR-4 с высоким Tg, что обеспечивает термическую стабильность платы в режимах высокомощной работы оборудования новой энергетики.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Компания Боястар обладает 18-летним опытом производства печатных плат; в 2024 году она добилась важного прорыва в технологии печатных плат с толстой медью и освоила стабильное серийное производство. Инженерная команда компании насчитывает более 10 профильных специалистов и может предоставить клиентам оценку технологичности файлов Gerber и рекомендации по оптимизации технологических процессов. Компания оснащена передовым контрольно-измерительным оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов, а также располагает штатом контроля качества численностью более 20 специалистов, что обеспечивает соответствие качества каждой печатной платы управления для новой энергетики стандарту нулевого уровня дефектов. В настоящее время компания владеет более чем 25 патентными технологиями и ежегодно добавляет от 5 до 10 патентов на новые технологические процессы.
Компания прошла сертификацию по четырём международным системам: IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL является важной квалификацией для допуска продукции на рынок Северной Америки и охватывает такие строгие испытания, как горючесть, электрическая изоляция и термостойкость при старении. Указанные сертификации всесторонне охватывают менеджмент качества, охрану окружающей среды, охрану труда и безопасность, а также соответствие требованиям безопасности продукции и могут в полной мере удовлетворять экспортным требованиям основных мировых рынков, включая Северную Америку и Европейский союз. Боястар, опираясь на передовые технологии и совершенную систему сертификации, готова стать вашим надёжным поставщиком печатных плат управления для новой энергетики.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 4/4 mil (для серии с толстой медью в силу особенностей технологического процесса) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
