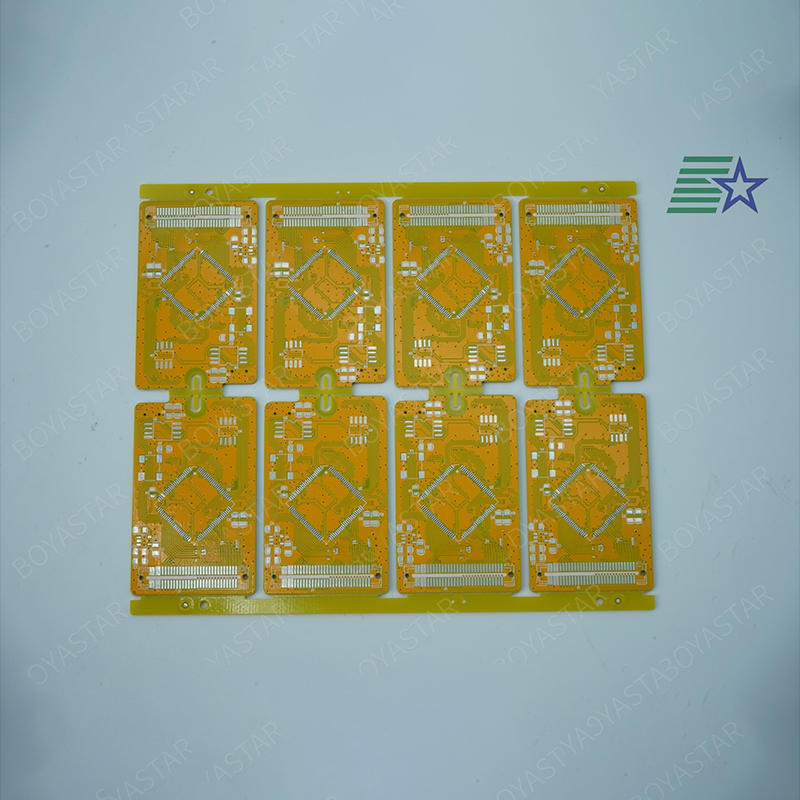

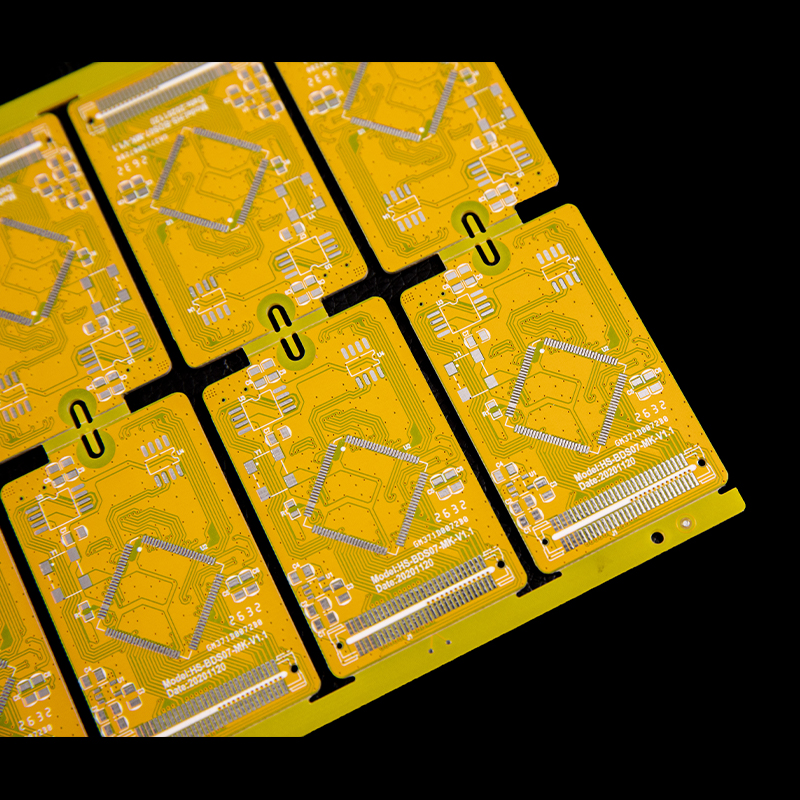

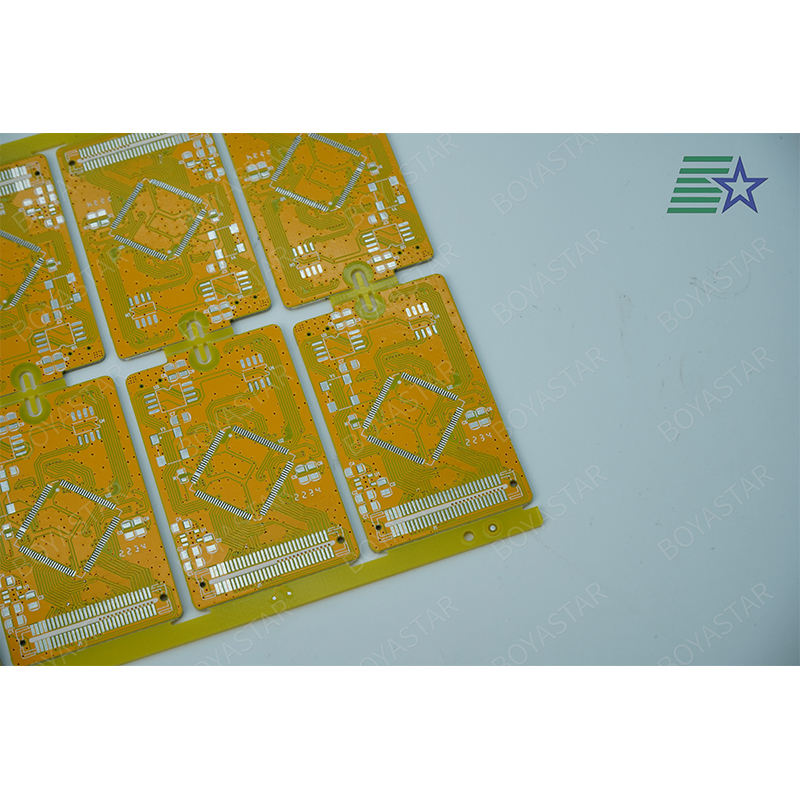

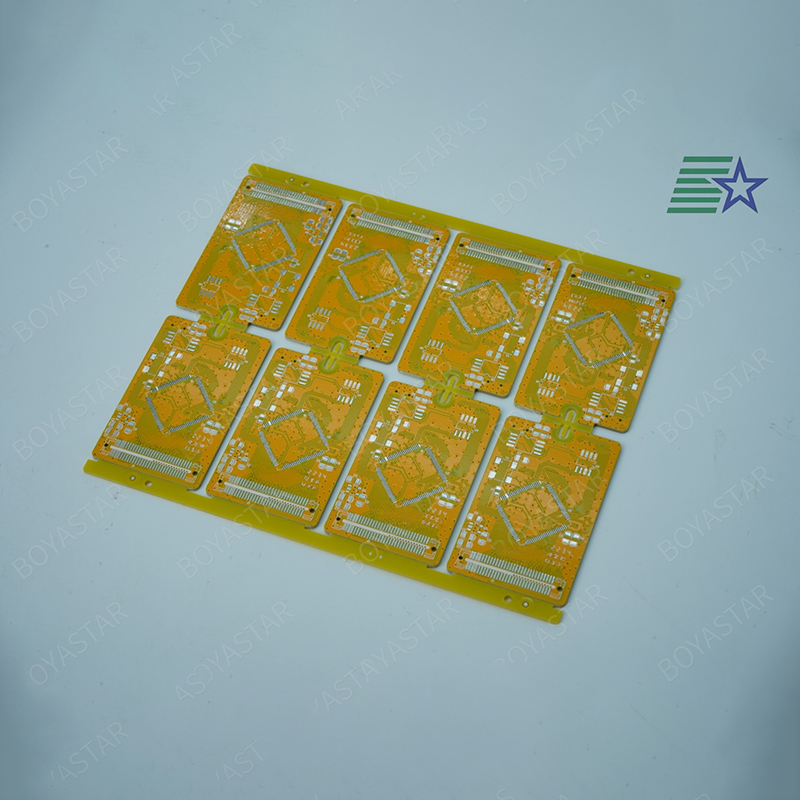

Модульные печатные платы
Высокоинтегрированные печатные платы Боястар разработаны специально для различных функциональных модулей. Продукция широко применяется в таких областях, как коммуникационные модули, модули питания, модули управления, модули сбора данных, модули преобразования и интерфейсные модули.
Описание
маркер
Обзор продукции
Высокоинтегрированные печатные платы Боястар разработаны специально для различных функциональных модулей. Продукция широко применяется в таких областях, как коммуникационные модули, модули питания, модули управления, модули сбора данных, модули преобразования и интерфейсные модули. Поддерживается конструкция от 2 до 20 слоёв, что позволяет удовлетворять комплексным требованиям модульной продукции к миниатюризации, высокой степени интеграции и стандартизированным интерфейсам. Компания Боястар обладает 18-летним опытом производства печатных плат и прошла четыре международные сертификации, включая IATF 16949, предоставляя глобальным клиентам высококачественные модульные печатные платы.
Ключевые параметры и технологические возможности
Миниатюрная высокоплотная конструкция: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживаются корпусирование BGA и структуры слепых и скрытых отверстий, что помогает клиентам реализовывать более сложные функции цепей в ограниченном пространстве модуля.
Прецизионный контроль импеданса: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает стабильность передачи сигналов через интерфейсы модуля.
Широкий выбор толщины меди: толщина меди — от 0,5 oz до 6 oz, что удовлетворяет потребности различных функциональных зон модуля по току.
Гибкий выбор толщины платы: толщина платы — от 0,5 до 3,5 мм или оценивается по файлам, что соответствует различным требованиям к монтажу модулей.
Разнообразная обработка поверхности: предлагаются различные технологии, включая иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение.
Экологические и противопожарные стандарты: вся серия соответствует стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0.
Возможности компании, система сертификации и экспортные квалификации
Боястар накопила богатый производственный опыт в области модульных печатных плат. Компания занимает площадь 19 000 м², штат насчитывает более 150 сотрудников, ежемесячная производственная мощность достигает 50 000 м². Мы создали комплексную систему контроля качества, оснащены профессиональным контрольно-измерительным оборудованием, включая автоматическую оптическую инспекцию (AOI) и тестирование методом летающих щупов; каждая партия продукции проходит строгий входной контроль, контроль в процессе производства и 100% тестирование электрических характеристик. Компания владеет более чем 25 патентными технологиями и ежегодно добавляет от 5 до 10 патентов на новые технологические процессы. Инженерная команда может в течение 24 часов выполнить оценку файлов Gerber и предоставить официальное коммерческое предложение; служба послепродажной поддержки гарантирует реакцию на вопросы качества в течение 24 часов; стоимость изготовления опытных образцов может быть полностью зачтена в счёт последующих серийных заказов.
Компания прошла сертификацию по четырём международным системам: IATF 16949 (система менеджмента качества в автомобильной промышленности), ISO 9001 (система менеджмента качества), ISO 14001 (система экологического менеджмента), ISO 45001 (система менеджмента охраны труда и безопасности), а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, охватывающим ряд строгих испытаний, включая горючесть, электрическую изоляцию и термостойкость при старении, и представляет собой ключевую квалификацию для выхода продукции Боястар на рынки США, Канады и других стран Северной Америки. Полный охват вышеуказанных пяти систем сертификации свидетельствует о том, что Боястар достигла передового международного уровня в области менеджмента качества, охраны окружающей среды, охраны труда и безопасности, а также соответствия требованиям безопасности продукции, и может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на передовую технологию высокоинтегрированных печатных плат и совершенную систему сертификации, готова стать вашим надёжным поставщиком модульных печатных плат.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (свинцовое / бессвинцовое), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
