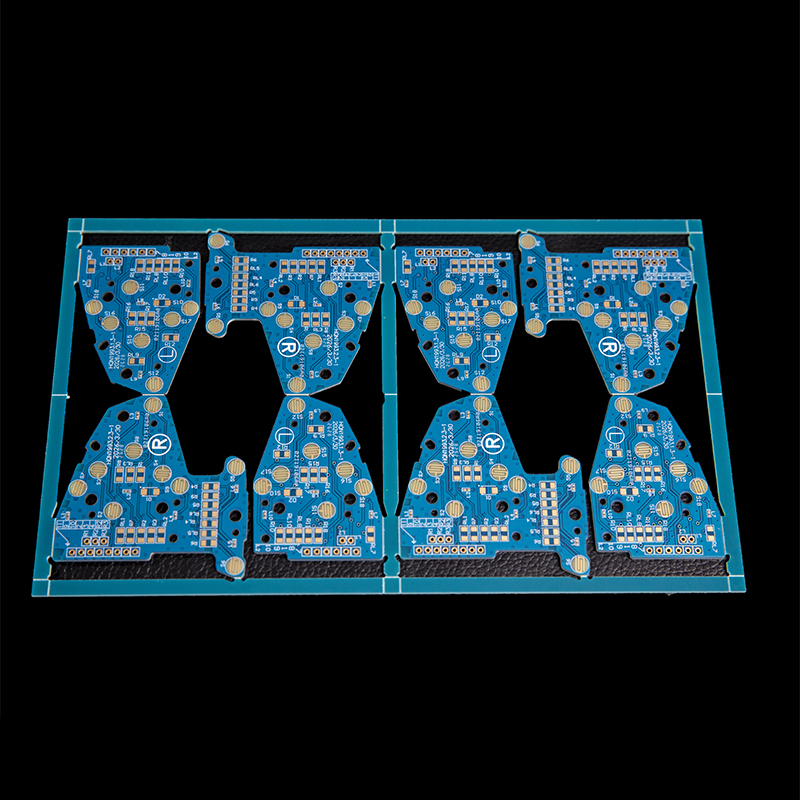

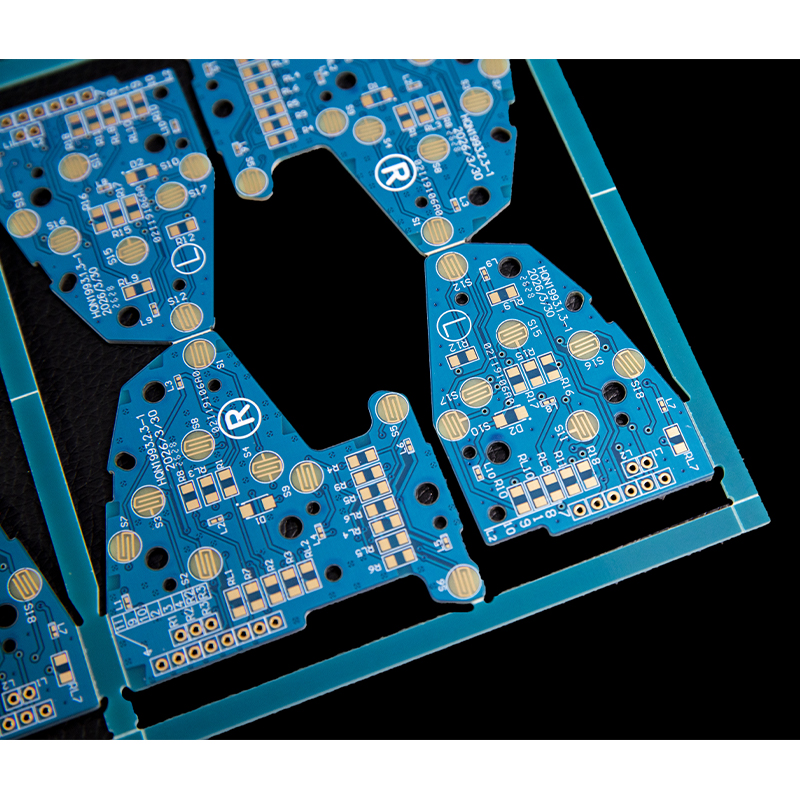

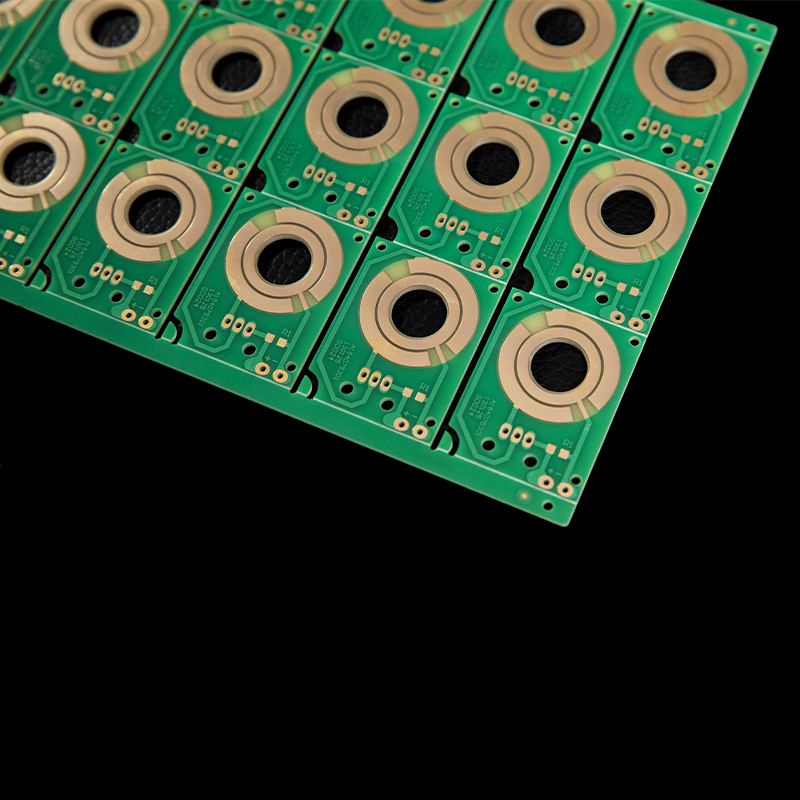

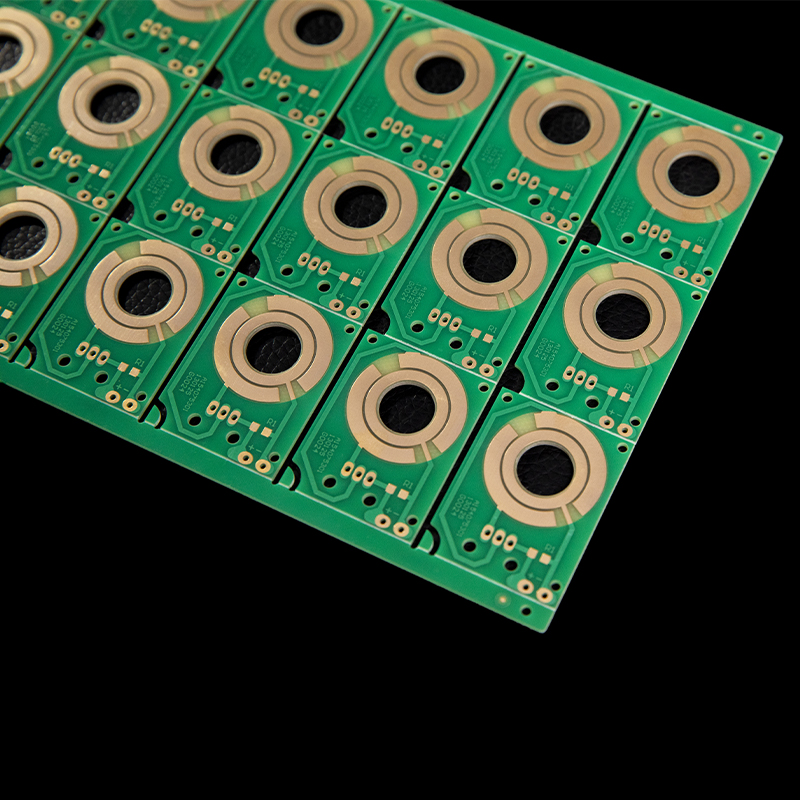

Печатные платы для интеллектуальной кабины
Высоконадёжные печатные платы Боястар для интеллектуальной кабины разработаны специально для современных автомобильных интеллектуальных кабинных систем и являются типичным примером применения технологии высокоплотных межсоединений.
Описание
маркер
Обзор продукции
Высоконадёжные печатные платы Боястар для интеллектуальной кабины разработаны специально для современных автомобильных интеллектуальных кабинных систем и являются типичным примером применения технологии высокоплотных межсоединений. Продукция широко используется в автомобильных информационно-развлекательных системах, полностью цифровых приборных панелях, проекционных дисплеях (HUD), контроллерах центральных мультимедийных дисплеев, модулях интеллектуального голосового взаимодействия и других решениях. Она удовлетворяет комплексным требованиям интеллектуальных кабинных систем к высокой степени интеграции, высокоскоростной передаче сигналов и миниатюрному корпусированию. Компания Боястар обладает 18-летним опытом производства печатных плат, прошла сертификацию IATF 16949 и располагает всесторонними возможностями для поставки автомобильным электронным клиентам высоконадёжных печатных плат.
Ключевые параметры и технологические возможности
Высокоплотная конструкция межсоединений: минимальная ширина проводников и зазоров — 2,5/2,5 mil ~ 4/4 mil (оценка по чертежу); поддерживаются высокоплотное корпусирование BGA и структуры слепых и скрытых отверстий, что помогает клиентам реализовывать более сложную компоновку цепей в ограниченном пространстве.
Управление целостностью высокоскоростных сигналов: допуск импеданса контролируется в пределах ±10% или оценивается по файлам, что обеспечивает стабильность передачи высокоскоростных сигналов LVDS, USB, HDMI и низкий уровень ошибок.
Оптимизация электромагнитной совместимости: конструкция слоистой структуры в полной мере учитывает требования электромагнитной совместимости, эффективно снижает перекрёстные помехи и электромагнитные помехи, обеспечивая нормальную работу интеллектуальной кабины в сложной электромагнитной обстановке.
Разнообразная обработка поверхности: предлагаются различные решения, включая иммерсионное золочение (ENIG), горячее лужение (со свинцом / без свинца), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение, что обеспечивает хорошую паяемость и долговременную стойкость к окислению.
Экологические и противопожарные стандарты: вся серия продукции соответствует экологическим стандартам RoHS и REACH, достигает класса огнестойкости UL94 V-0, что гарантирует безопасность использования автомобильной электроники.
Возможности компании, система сертификации и экспортные квалификации
Боястар накопила богатый производственный опыт в области высококлассных многослойных плат. В настоящее время компания владеет более чем 25 патентными технологиями и ежегодно добавляет от 5 до 10 патентов на новые технологические процессы. В 2024 году мы добились значительного прорыва в технологии печатных плат с толстой медью и освоили стабильное серийное производство. Компания располагает штатом контроля качества численностью более 20 специалистов и оснащена оборудованием автоматической оптической инспекции (AOI) и тестирования методом летающих щупов, что обеспечивает соответствие электрических характеристик и внешнего вида каждой печатной платы для интеллектуальной кабины стандарту нулевого уровня дефектов. Наша инженерная команда насчитывает более 10 профильных специалистов и может предоставить клиентам полную техническую поддержку от прототипирования до стабильного серийного производства.
Компания прошла сертификацию по четырём международным системам: IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификацию безопасности продукции UL (номер файла E528398). Сертификация безопасности продукции UL охватывает такие строгие испытания, как горючесть, электрическая изоляция и термостойкость при старении, и является важным стандартом допуска продукции на рынок Северной Америки. Полный охват вышеуказанных пяти сертификаций может в полной мере удовлетворять требованиям экспортного соответствия на основных мировых рынках, включая Северную Америку и Европейский союз. Боястар, опираясь на передовые технологические возможности и совершенную систему сертификации, готова стать вашим надёжным долгосрочным партнёром в области печатных плат для интеллектуальной кабины.
Таблица параметров продукции
| Параметр | Диапазон / возможность |
| Базовый материал | FR-4, FR-4 с высоким Tg, FR-4 с высоким CTI и др. |
| Количество слоёв | 2–20 слоёв или оценивается по файлам |
| Толщина платы | 0,5–3,5 мм или оценивается по файлам |
| Толщина меди | 0,5 oz – 6 oz или оценивается по файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil – 4/4 mil (оценка по чертежу) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH) или оценивается по файлам |
| Финишное покрытие | иммерсионное золочение (ENIG), горячее лужение (со свинцом / без свинца), OSP, иммерсионное серебро, иммерсионное олово, гальваническое твёрдое золочение или по требованиям заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др. или по требованиям заказчика |
| Цвет маркировки | чёрный / белый; другие цвета — по согласованию |
| Допуск по размерам | ±0,10 мм |
| Контроль импеданса | ±10% или оценивается по файлам |
