Печатные платы для освещения

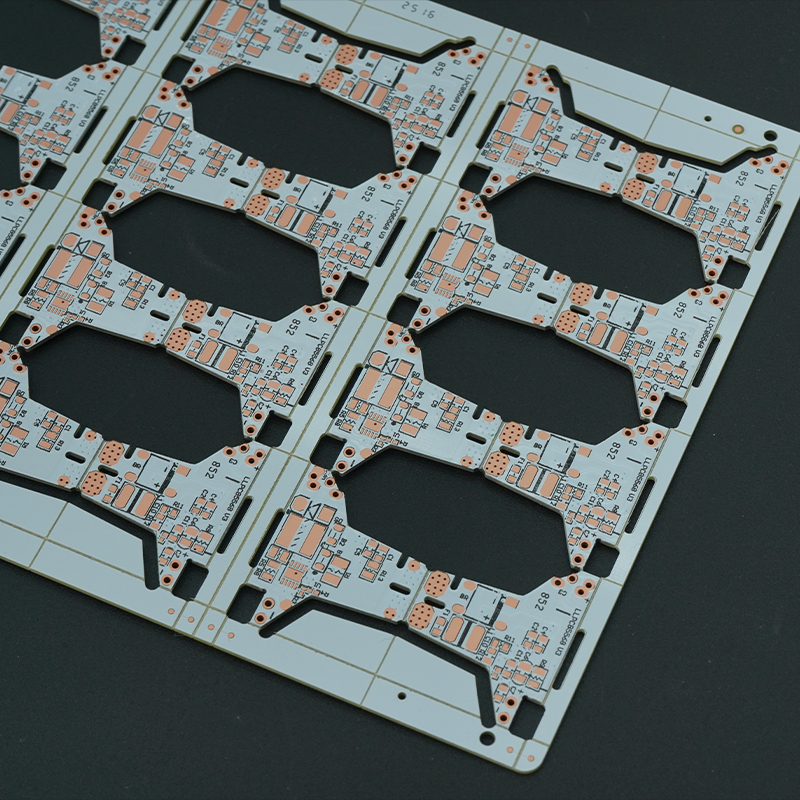

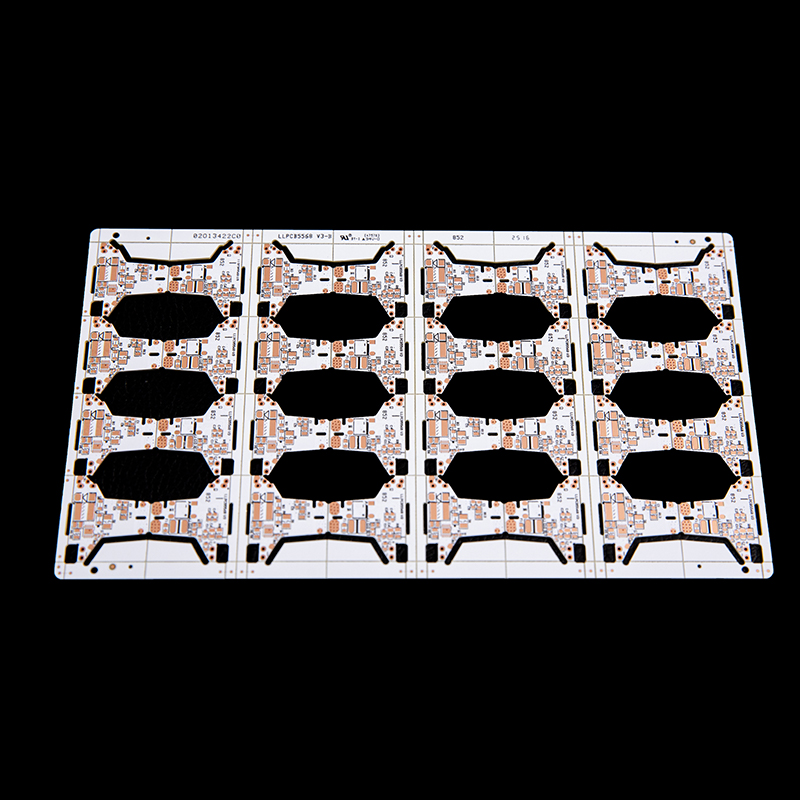

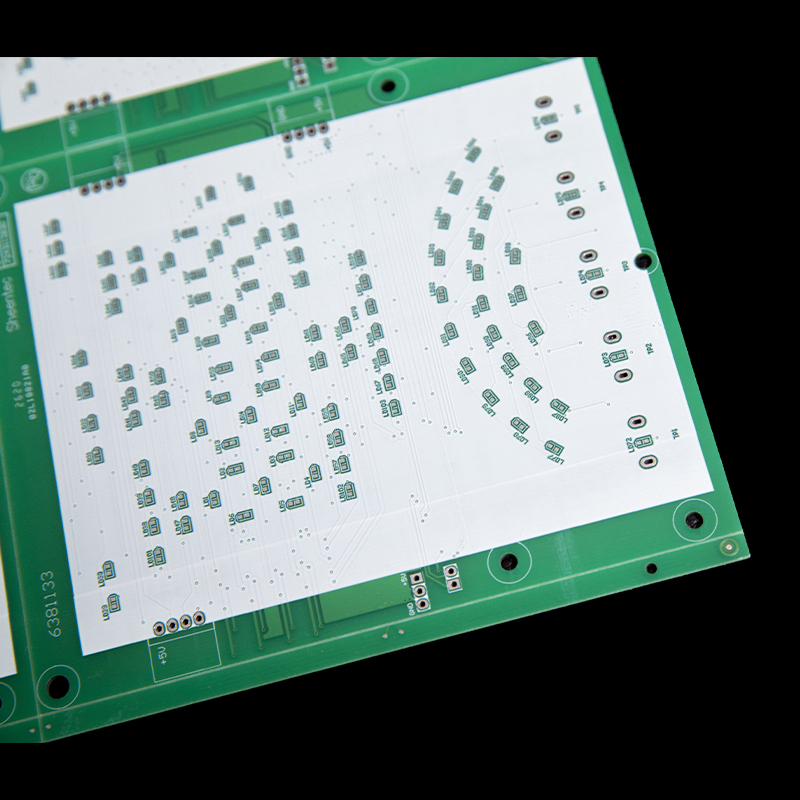

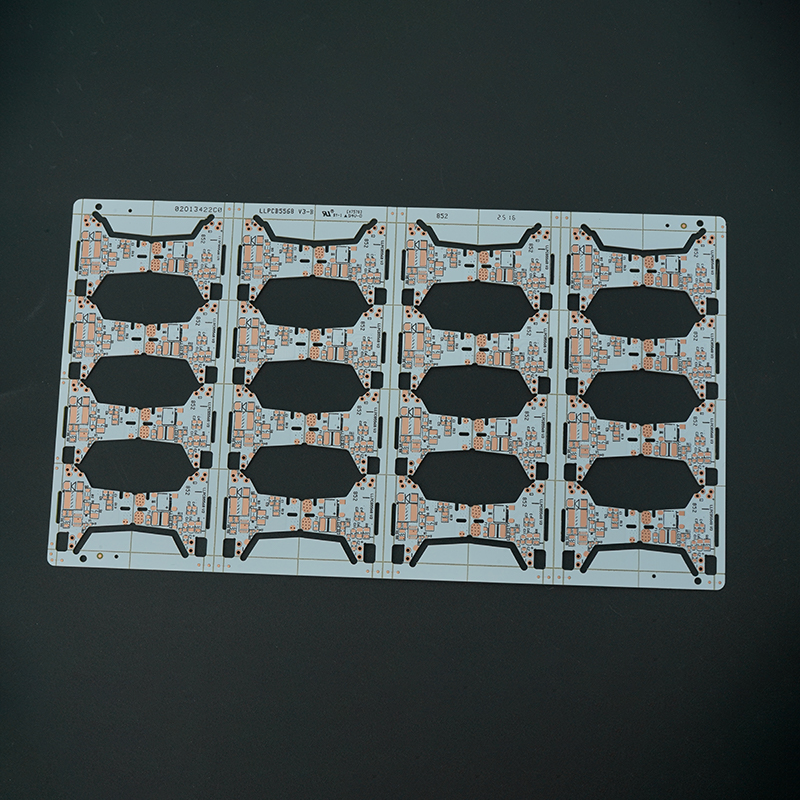

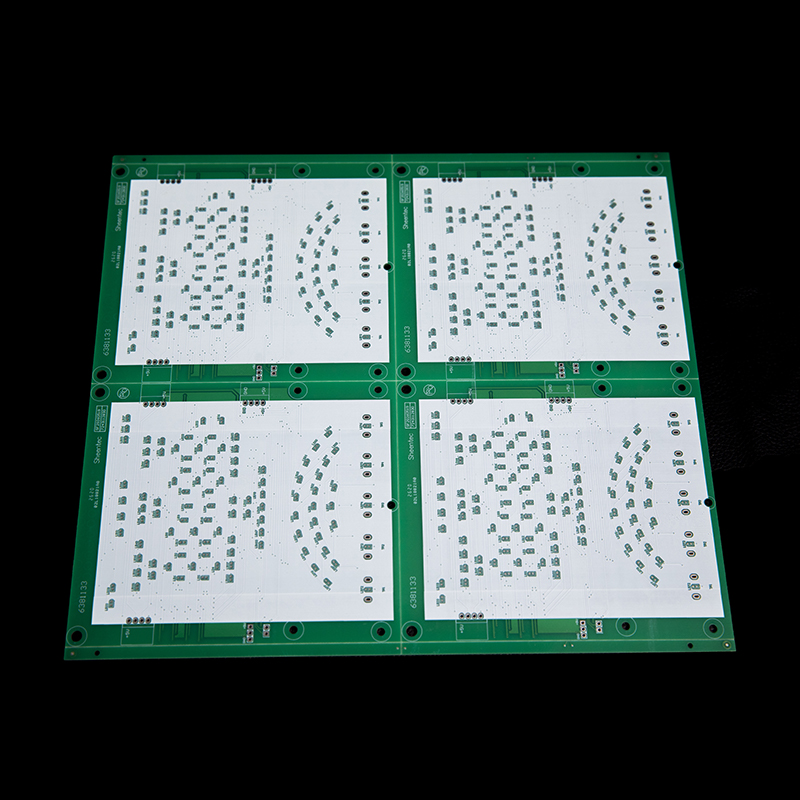

Осветительные печатные платы Боястар специально разработаны по индивидуальным заказам для различного осветительного оборудования и служат основным носителем электрических цепей для светодиодных светильников, систем наружного освещения, коммерческого осветительного оборудования, контроллеров интеллектуального освещения и осветительных установок для выращивания растений.
Описание
маркер
Обзор продукта
Осветительные печатные платы Боястар специально разработаны по индивидуальным заказам для различного осветительного оборудования и служат основным носителем электрических цепей для светодиодных светильников, систем наружного освещения, коммерческого осветительного оборудования, контроллеров интеллектуального освещения и осветительных установок для выращивания растений. Данная продукция может быть изготовлена на высокотеплопроводной алюминиевой подложке либо на основе FR-4, что позволяет удовлетворять комплексным требованиям осветительных изделий по теплопроводности, теплоотводу и долгосрочной надёжности. Компания Боястар основана в 2008 году, обладает 18-летним профессиональным опытом производства печатных плат. Площадь завода составляет 19000 квадратных метров, штат насчитывает более 150 сотрудников, месячная производственная мощность достигает 50000 квадратных метров. Мы поставляем высококачественные печатные платы клиентам осветительной отрасли по всему миру.
Основные параметры и технологические возможности
Выбор высокотеплопроводных оснований: предлагаются два варианта ― FR‑4 и высокотеплопроводная алюминиевая подложка. Алюминиевая подложка имеет отличный коэффициент теплопроводности, значительно повышает эффективность теплоотвода светодиодных светильников и продлевает срок их службы.
Гибкое количество слоёв и толщина меди: поддерживается проектирование от 2‑х до 20‑ти слоёв, толщина меди от 0,5 oz до 6 oz либо по оценке файла, что удовлетворяет требованиям по пропусканию тока для осветительных изделий разной мощности.
Высокоплотная трассировка для монтажа компонентов: минимальная ширина проводника и зазор 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам), поддерживает трассировку для высокоплотного монтажа светодиодных кристаллов, совместимо с технологиями корпусного исполнения COB и поверхностного монтажа SMD.
Разнообразные варианты финишной обработки поверхности: золочение погружением, горячее лужение (с свинцом / без свинца), OSP, серебрение погружением, лужение погружением, твёрдое гальваническое золочение и другие варианты по требованию заказчика.
Экологические и антигорючие стандарты: вся линейка продукции соответствует экологическим нормам RoHS, REACH, имеет класс горючести UL94 V‑0, что гарантирует безопасную эксплуатацию осветительного оборудования и соответствие экологическим требованиям.
Производственный потенциал, система сертификации и экспортные разрешения
Компания Боястар накопила богатый производственный опыт в области печатных плат для осветительной техники, в частности имеет отработанные производственные возможности по высокотеплопроводным алюминиевым подложкам и технологии толстой меди. На предприятии внедрена сквозная система контроля качества, реализован прослеживаемость всех этапов от входного контроля сырья до отгрузки готовой продукции. Установлено профессиональное испытательное оборудование, включая автоматическую оптическую инспекцию AOI и тестирование летающими иглами. В штате работает специализированная команда контроля качества численностью более 20 человек. Каждая партия изделий проходит 100‑процентное тестирование электрических параметров. На этапе предпродажной подготовки инженерная группа выполняет оценку файлов Gerber и подготавливает официальное коммерческое предложение в течение 24 часов. Служба послепродажного обслуживания обязуется реагировать на претензии по качеству клиентов в течение 24 часов. Стоимость изготовления пробных образцов полностью засчитывается при последующем серийном заказе.
Предприятие прошло четыре международные сертификации: система менеджмента качества для автомобильной промышленности IATF 16949, система менеджмента качества ISO 9001, система экологического менеджмента ISO 14001, система менеджмента охраны труда и производственной безопасности ISO 45001, а также получило сертификат безопасности продукции UL (номер досье E528398). Сертификация UL является одним из важнейших стандартов допуска продукции на рынок Северной Америки, включает ряд жёстких испытаний на горючесть, электрическую изоляцию, термостарение и другие показатели и служит ключевым разрешительным документом для поставок продукции Боястар в США, Канаду и другие страны Северной Америки. Полное покрытие указанными пятью системами сертификации подтверждает, что Боястар достигла передового международного уровня по управлению качеством, охране окружающей среды, охране труда и соответствию требованиям безопасности продукции, что позволяет полностью удовлетворять экспортным нормативным требованиям основных мировых рынков, включая Северную Америку и Евросоюз. Боястар готова стать вашим надёжным долгосрочным партнёром по печатным платам для осветительной техники благодаря солидным техническим возможностям и полному комплексу сертификатов.
Таблица технических характеристик продукта
| Параметр | Диапазон спецификаций / Возможности |
| Основной материал | FR-4, FR-4 с высоким TG, FR-4 с высоким CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по файлу |
| Толщина платы | 0,5-3,5 мм, либо оценка по файлу |
| Толщина меди | 0,5 oz-6 oz, либо оценка по файлу |
| Минимальная ширина проводника и зазор | 2,5/2,5 mil ~ 4/4 mil (оценка по чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по файлу |
| Финишная обработка поверхности | золочение погружением, горячее лужение (с свинцом / без свинца), OSP, серебрение погружением, лужение погружением, твёрдое гальваническое золочение, либо по требованию заказчика |
| Цвет паяльной маски | зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., либо по требованию заказчика |
| Цвет маркировочной надписи | чёрный / белый, другие цвета требуют технического рассмотрения |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10%, либо оценка по файлу |
