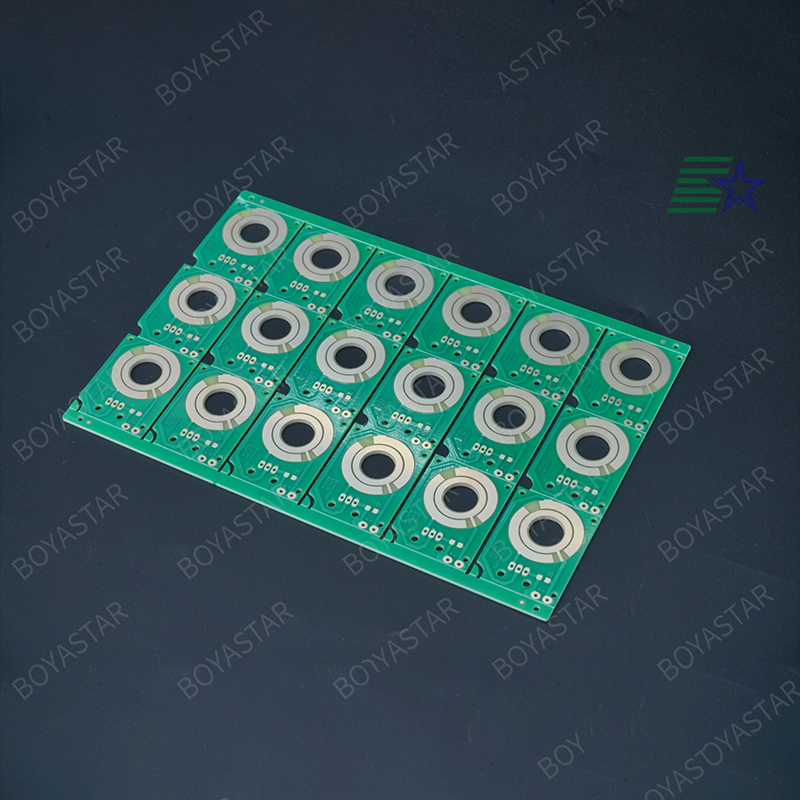

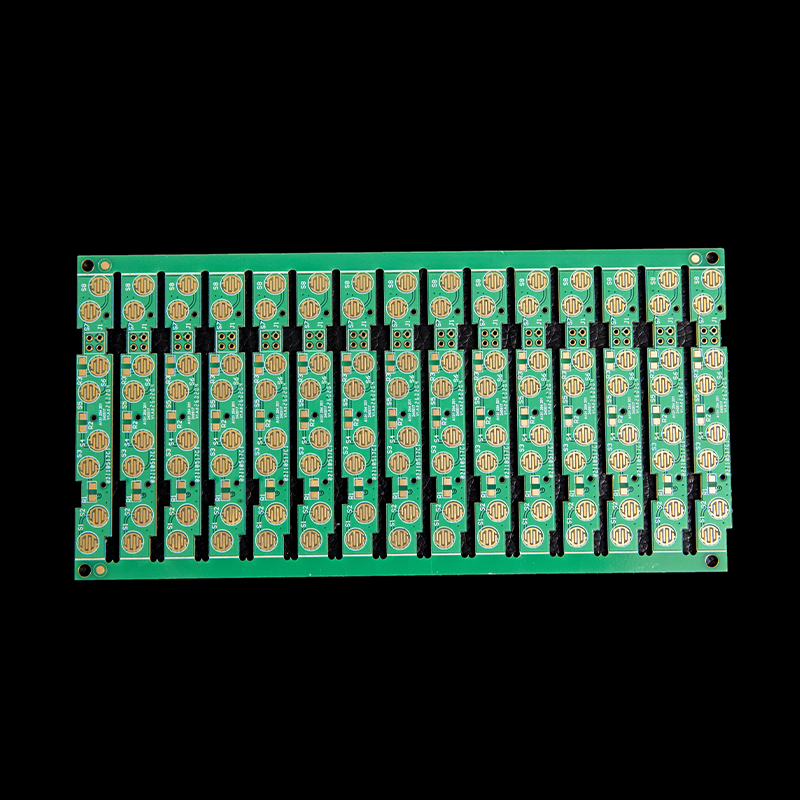

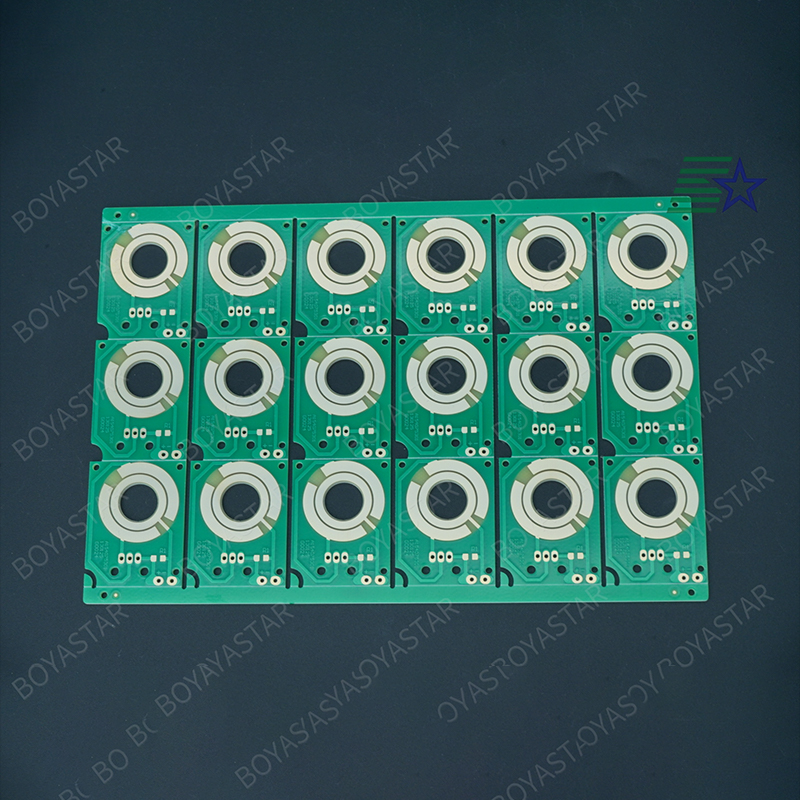

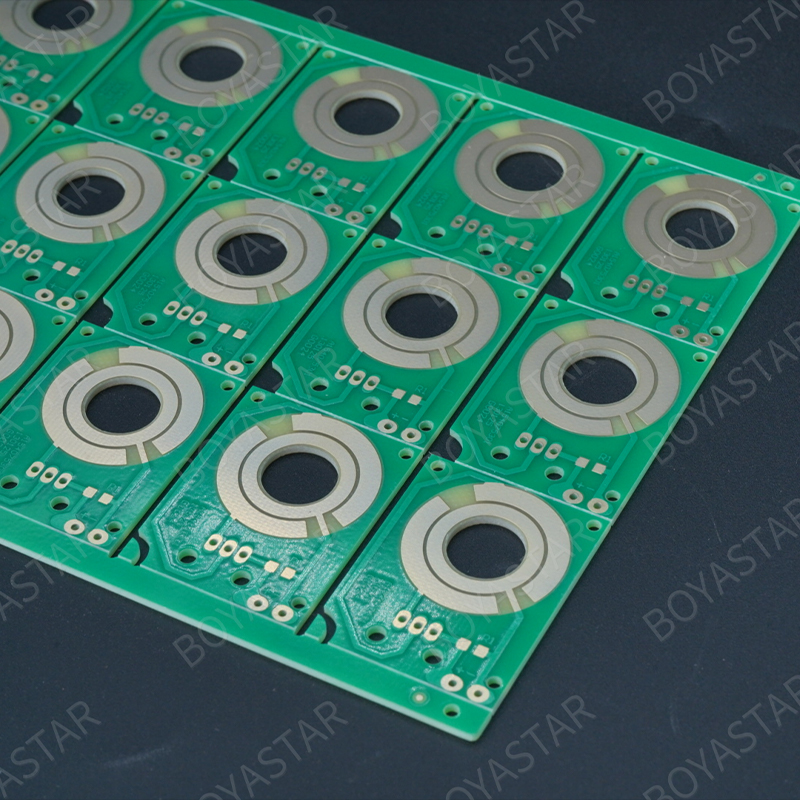

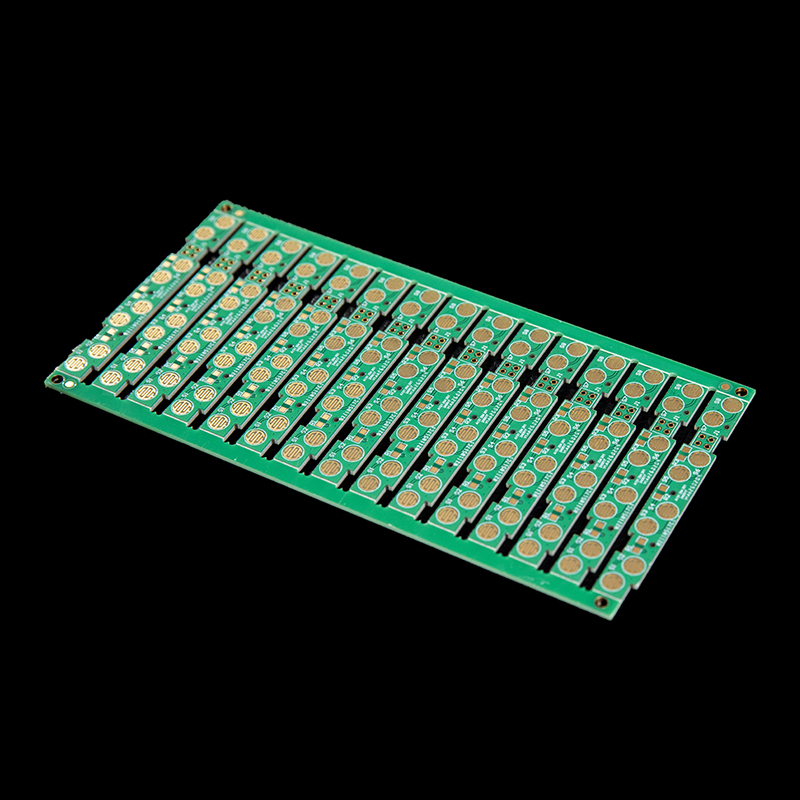

Печатные платы с иммерсионным золочением
Печатная плата с иммерсионным золочением от Боястар использует технологию поверхностной обработки химическое никелирование-иммерсионное золочение (ENIG). Данный продукт широко применяется в автомобильной электронике, коммуникационном оборудовании, системах промышленного управления, медицинской электронике и других областях с высокими требованиями к паяемости.
Описание
маркер
Обзор продукта
Печатная плата с иммерсионным золочением от Боястар использует технологию поверхностной обработки химическое никелирование-иммерсионное золочение (ENIG). Данный продукт широко применяется в автомобильной электронике, коммуникационном оборудовании, системах промышленного управления, медицинской электронике и других областях с высокими требованиями к паяемости. По технологии ENIG на медную поверхность осаждаются слои никеля и золота, что обеспечивает отличную паяемость, ровность поверхности и устойчивость к окислению, особенно подходя для поверхностной пайки компонентов с мелким шагом выводов. Компания Боястар была основана в 2008 году и имеет 18-летний профессиональный опыт производства печатных плат.
Основные параметры и технологические возможности
Поверхностная обработка ENIG: технология химического никелирования-иммерсионного золочения. На медную поверхность сначала осаждается слой никеля (в качестве барьера против диффузии), затем слой золота (обеспечивает паяемость и стойкость к окислению). Толщина золотого слоя может быть настроена по требованиям заказчика.
Отличная ровность поверхности: ровность поверхности при обработке ENIG лучше, чем при лужении расплавом, особенно подходит для поверхностной пайки компонентов с мелким шагом выводов и приборов в корпусе BGA.
Стойкость к окислению и длительный срок службы: золотой слой эффективно защищает медную поверхность от окисления, гарантируя паяемость после длительного хранения.
Широкий выбор толщины медной фольги: толщина меди от 0,5 oz до 6 oz либо по оценке согласно проектным файлам, соответствует токовым потребностям различных функциональных модулей.
Гибкий выбор количества слоёв и толщины платы: поддерживаются конструкции от 2 до 20 слоёв, толщина платы от 0,5 до 3,5 мм либо по оценке согласно проектным файлам.
Экологические и огнезащитные стандарты: соответствует требованиям RoHS, REACH, класс огнестойкости UL94 V-0.
Производственный потенциал, система сертификации и экспортные разрешения
Боястар имеет отработанные производственные мощности в области поверхностной обработки ENIG. Предприятие оснащено специализированными производственными линиями для обработки поверхностей, системой автоматической оптической инспекции AOI и другим оборудованием. Каждая партия продукции проходит строгий входной контроль материалов, контроль в процессе производства и 100-процентное электрическое тестирование. Инженерная команда выполняет оценку файлов Gerber и выдаёт официальное коммерческое предложение в течение 24 часов. Стоимость изготовления образцов полностью засчитывается при размещении последующего серийного заказа.
Компания прошла четыре международные сертификации IATF 16949, ISO 9001, ISO 14001, ISO 45001, а также получила сертификат безопасности продукции UL (номер досье E528398). Данный сертификат подтверждает прохождение строгих испытаний на воспламеняемость, электрическую изоляцию и другие показатели. Указанные сертификаты полностью удовлетворяют требованиям экспортного соответствия для основных мировых рынков, включая Северную Америку и Европейский Союз.
Таблица технических характеристик продукта
| Параметр | Диапазон характеристик / Технические возможности |
| Основной материал | FR-4, FR-4 высокого TG, FR-4 высокого CTI и др. |
| Количество слоёв | 2-20 слоёв, либо оценка по проектным файлам |
| Толщина платы | 0,5-3,5 мм, либо оценка по проектным файлам |
| Толщина медной фольги | 0,5 oz-6 oz, либо оценка по проектным файлам |
| Минимальная ширина проводника / зазор | 2,5/2,5 mil ~ 4/4 mil (оценка согласно чертежам) |
| Минимальный диаметр отверстия | 0,2 мм (PTH/NPTH), либо оценка по проектным файлам |
| Финишная обработка поверхности | Иммерсионное золочение, лужение (свинец / без свинца), OSP, иммерсионное серебро, иммерсионное олово, твёрдое гальваническое золочение, по требованию заказчика |
| Цвет защитной маски | Зелёный / белый / красный / чёрный / синий / жёлтый / фиолетовый и др., по запросу заказчика |
| Цвет маркировочных надписей | Чёрный / белый, остальные цвета требуют предварительного согласования |
| Допуск на размеры | ±0,10 мм |
| Контроль импеданса | ±10 %, либо оценка по проектным файлам |
